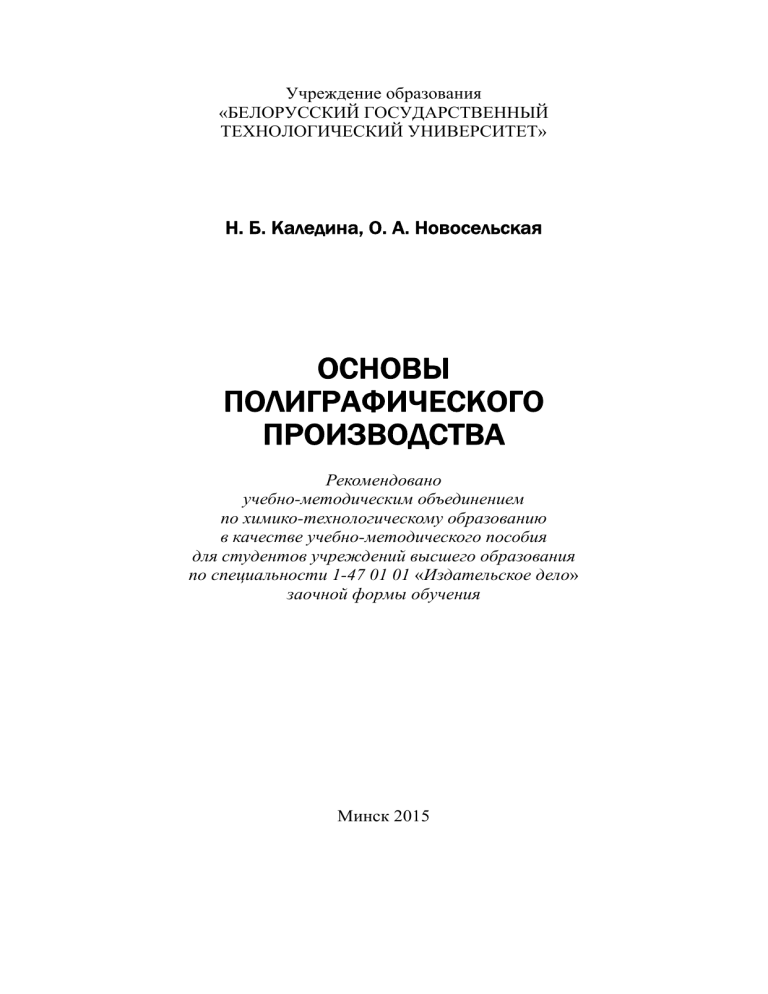

Основы полиграфического производства: учебное пособие

Учреждение образования
«БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ»
Н. Б. Каледина, О. А. Новосельская
ОСНОВЫ
ПОЛИГРАФИЧЕСКОГО
ПРОИЗВОДСТВА
Рекомендовано
учебно-методическим объединением
по химико-технологическому образованию
в качестве учебно-методического пособия
для студентов учреждений высшего образования
по специальности 1-47 01 01 «Издательское дело»
заочной формы обучения
Минск 2015
УДК 655.2/.3(075.8)
ББК 37.8я73
К17
Рецензенты:
кафедра периодической печати Института журналистики
Белорусского государственного университета (заведующая
кафедрой кандидат филологических наук, доцент О. М. Самусевич);
заместитель начальника отдела производственно-технического
развития Министерства информации Республики Беларусь
Ж. В. Кондратеня;
заместитель генерального директора по производству
ГП «Издательство «Белорусский Дом печати»
Ю. Д. Ариховский
Все права на данное издание защищены. Воспроизведение всей книги или ее
части не может быть осуществлено без разрешения учреждения образования «Белорусский государственный технологический университет».
К17
Каледина, Н. Б.
Основы полиграфического производства : учеб.-метод. пособие для студентов специальности 1-47 01 01 «Издательское дело»
заочной формы обучения / Н. Б. Каледина, О. А. Новосельская. –
Минск : БГТУ, 2015. – 138 с.
ISBN 978-985-530-490-7.
Учебное издание предназначено для самостоятельной подготовки
студентов специальности «Издательское дело» по дисциплине «Основы полиграфического производства» и включает теоретические и практические сведения о технологических процессах изготовления книжно-журнальной продукции в соответствии с программой курса. Изложенные в издании материалы
также позволяют расширить общие представления о полиграфическом производстве студентам других специальностей, таких как «Технология полиграфического производства», «Полиграфическое оборудование и системы обработки
информации».
УДК 655.2/.3(075.8)
ББК 37.8я73
ISBN 978-985-530-490-7
2
© УО «Белорусский государственный
технологический университет», 2015
© Каледина Н. Б., Новосельская О. А.,
2015
ВВЕДЕНИЕ
В последние десятилетия полиграфическая промышленность
претерпела существенные структурные и технологические изменения. В настоящее время технологический процесс изготовления издания начинается с предоставления его в электронном виде, а затем это электронное издание превращается в печатное.
Компьютеризация издательского дела, полиграфического производства и информационного обслуживания создала материальную
основу для их технологического сращивания в единый информационный комплекс. Внедряемое сквозное цифровое управление
производственными процессами, реализуемое цифровыми методами (Workflow), обеспечивает ускорение выпуска продукции.
Наряду с процессами, затрагивающими традиционные печатные
технологии, осуществляется их интеграция с электронными средствами информации.
Все больше печатная машина превращается в выводное устройство, осуществляющее обработку, хранение и размножение
информации. Развитие лазерных систем сделало технологию поэлементной обработки и воспроизведения информации на твердом
носителе доминирующей. Лазерные цифровые технологии, в свою
очередь, позволили расширить диапазон материалов, применяемых как в процессе печати, так и на стадиях изготовления фотоформ, печатных форм. Это привело к ускорению всего технологического процесса подготовки издания к выходу в свет.
Однако основы полиграфической технологии сохраняются
и претерпевают лишь незначительные изменения, составляя фундаментальную базу современного полиграфического производства.
Изучение учебной дисциплины «Основы полиграфического производства» позволит расширить общие представления о полиграфической технике и технологии. Знания, полученные в результате
освоения базовых понятий дисциплины «Основы полиграфического производства», способствуют более эффективному изучению последующих специальных дисциплин и выбору направления специализации студентов, а также позволяют обеспечить непрерывность
3
профессиональной подготовки студентов. Дисциплина «Основы
полиграфического производства» формирует основу для изучения
многих общепрофессиональных и специальных дисциплин, таких
как «Обработка текстовой информации», «Обработка изобразительной информации», «Технология допечатных и печатных процессов» и др.
Цель дисциплины «Основы полиграфического производства» — дать студентам общее взаимосвязанное представление
о характеристике и конструкции издательской продукции, основных технологических процессах ее изготовления, применяемом
оборудовании, полиграфической технологии.
Задачами дисциплины являются:
1) ознакомление с основными понятиями полиграфического
производства;
2) изучение основных видов и способов печати и области их
применения;
3) изучение систем и единиц измерения печатной продукции;
4) освоение основных принципов полиграфического воспроизведения многоцветных изобразительных оригиналов;
5) раскрытие содержания и сущности допечатных процессов;
6) получение общих представлений о печатных материалах;
7) раскрытие содержания и сущности печатных процессов как
центрального звена полиграфического производства;
8) ознакомление с брошюровочно-переплетными процессами.
В результате изучения дисциплины «Основы полиграфического производства» формируются и развиваются следующие компетенции:
академические:
– АК-4. Уметь работать самостоятельно;
– АК-6. Владеть междисциплинарным подходом при решении
проблем;
– АК-7. Иметь навыки, связанные с использованием технических устройств, управлением информацией и работой с компьютером;
– АК-8. Обладать навыками устной и письменной коммуникации;
профессиональные:
– ПК-1. Проводить разработку проектов издания новых книг
и журналов;
4
– ПК-7. Разрабатывать, осваивать и реализовывать технологические и управленческие инновации в профессиональной
деятельности;
– ПК-13. Осуществлять анализ различных компьютерных
шрифтов.
В результате изучения дисциплины «Основы полиграфического производства» студенты должны:
знать:
– характер и конструкцию издательской продукции;
– особенности полиграфического воспроизведения издательских штриховых и тоновых оригиналов;
– основные технологические процессы изготовления издательской продукции и применяемое оборудование;
– типографскую систему измерений, систему измерения форматов бумаги и печатной продукции;
– особенности реального многокрасочного репродуцирования;
уметь:
– использовать технические средства для идентификации основных способов печати;
– применять методы укрупненного расчета объема и других
показателей книжных и журнальных изданий;
– описывать полиграфическую технологию по характерным
признакам издательской продукции;
– выполнять расчеты параметров книжно-журнальных изданий;
владеть:
– методикой выбора технологических схем производства книг,
журналов, брошюр и листовых изданий в зависимости от конкретных условий;
– методами расчета объема и других показателей книжных
и журнальных изданий;
– методами изготовления отдельных элементов издательской
продукции.
5
СОДЕРЖАНИЕ УЧЕБНОГО
МАТЕРИАЛА
Раздел 1
ОБЩИЕ СВЕДЕНИЯ О ПОЛИГРАФИИ
И ХАРАКТЕРИСТИКАХ ПОЛИГРАФИЧЕСКОЙ ПРОДУКЦИИ
1.1. Введение в дисциплину «Основы полиграфического
производства». Предмет и содержание дисциплины «Основы
полиграфического производства». Цель дисциплины и задачи, решаемые для ее достижения. Определения важнейших печатнотехнических терминов. Изготовление оригинал-макета издания.
1.2. Современные виды и способы печати. Классические
виды и способы печати. Специальные виды и способы печати.
Цифровые способы печати.
1.3. Единицы измерения, используемые при выпуске изданий. Системы измерений в полиграфической промышленности.
Измерение форматов бумаги и печатной продукции. Измерение
объема печатной продукции.
1.4. Основы полиграфического воспроизведения оригиналов. Виды оригиналов. Воспроизведение штриховых и тоновых
черно-белых оригиналов. Общие сведения о цвете и синтезе цветов.
Основные процессы воспроизведения многоцветных оригиналов.
Раздел 2
ОСНОВЫ ДОПЕЧАТНЫХ ПРОЦЕССОВ
2.1. Основы технологии изготовления фотоформ. Классификация фотоформ. Принципы изготовления фотоформ с использованием фотонаборного автомата.
2.2. Основные сведения о печатных формах. Классификация
печатных форм и методы их записи. Способы изготовления печатных форм. Показатели печатных форм.
6
2.3. Основы копировального процесса в изготовлении печатных форм. Общие представления о копировальном процессе.
Сведения о копировальных слоях.
2.4. Изготовление печатных форм плоской офсетной печати. Характеристика форм плоской офсетной печати. Технологии
изготовления печатных форм плоской офсетной печати.
2.5. Изготовление печатных форм высокой печати. Характеристика форм высокой печати. Разновидности форм высокой
печати. Способы изготовления форм высокой печати.
2.6. Изготовление печатных форм глубокой печати. Характеристика форм глубокой печати. Разновидности форм глубокой
печати. Способы изготовления форм глубокой печати.
Раздел 3
ОСНОВЫ ТЕХНОЛОГИИ ПЕЧАТНЫХ ПРОЦЕССОВ
3.1. Общие сведения о печатных материалах. Общие сведения о бумаге и ее производстве. Общие сведения о печатных красках и их производстве.
3.2. Основы печатного процесса. Обобщенная технологическая
схема печатного процесса. Получение оттиска в классических способах печати. Давление печати. Закрепление печатной краски на оттиске. Точность воспроизведения изображения в печатном процессе.
3.3. Общие сведения о печатных машинах. Общие сведения о построении печатных машин. Классификация печатных машин. Конструктивные особенности печатных машин разных способов печати.
Раздел 4
ОСНОВЫ ТЕХНОЛОГИИ
БРОШЮРОВОЧНО-ПЕРЕПЛЕТНЫХ ПРОЦЕССОВ
4.1. Общие сведения о брошюровочно-переплетном производстве. Основные понятия и определения. Укрупненные схемы
технологического процесса изготовления изданий в обложке и переплетной крышке.
7
4.2. Изготовление книжного блока. Изготовление тетрадей.
Комплектовка блоков. Способы скрепления изданий и блоков. Обработка книжных блоков для изданий в переплетных крышках.
4.3. Изготовление изданий в обложке. Типы, конструкция
и области применения обложек. Способы соединения блоков с обложкой. Раскрой обложечной бумаги.
4.4. Изготовление изданий в переплетной крышке. Основные переплетные материалы. Типы и конструкция переплетных
крышек. Изготовление переплетных крышек. Способы вставки
блоков в переплетные крышки. Завершающие операции изготовления книги.
4.5. Отделка полиграфической продукции. Способы отделки печатной продукции и области их применения. Нанесение
покрытий на оттиски. Имитация металлических покрытий на
оттисках. Механические способы отделки оттисков.
8
Тема 1. ОБЩИЕ СВЕДЕНИЯ
О ПОЛИГРАФИИ
1. ОСНОВНЫЕ ПОНЯТИЯ И ОПРЕДЕЛЕНИЯ
Полиграфическое производство — это процесс, включающий
совокупность различных технических средств, используемых для
печатного размножения текстовой и изобразительной информации. Основой производственного процесса в полиграфическом
производстве является печатание (синоним — печать), которое
определяет вид и структуру всех предыдущих и последующих
процессов. В связи с этим в технологии полиграфического производства выделяют три основных процесса:
1) допечатный процесс (prepress) — ряд технологических операций, направленных на изготовление печатной формы. Допечатные
процессы включают обработку текстовой и изобразительной информации, подготовку обработанной информации к выводу на материальный носитель и непосредственно вывод этой информации на прозрачную основу (в результате получают диапозитив, негатив) или на
печатную пластину (которая является основой печатной формы). Состав допечатных процессов зависит от вида оригиналов, выбранной
технологии изготовления печатной формы и способа печати;
2) печатный процесс (press) — комплекс операций по подготовке печатной машины к печатанию, печати тиража и контролю
качества отпечатанной продукции. Эта стадия является ключевой
во всей полиграфической технологии;
3) послепечатный процесс (postpress) — предназначен для выполнения брошюровочных или брошюровочно-переплетных процессов (изготовления книг, журналов, газет, брошюр из отдельных
элементов) либо отделочных процессов (лакирования отпечатанных листов и др.) с целью облагораживания выпускаемой продукции. На этой стадии издание приобретает стандартный вид.
Издание — полиграфическое изделие определенного вида,
отпечатанное (изданное) после соответствующей издательской
9
обработки. Оно размножается в каком-либо количестве (тиражом)
с помощью определенных технических средств.
Тираж — количество экземпляров одного и того же издания.
Экземпляр — единица издания (одна книга, один журнал
и т. п.), имеющая самостоятельную потребительскую стоимость.
Печать (печатание) — многократное получение одинаковых
изображений с заданными параметрами качества путем переноса
краски на запечатываемый материал. Изображение, полученное
на запечатываемом материале, называется оттиском.
Перенос краски осуществляется с помощью носителя изображения, который содержит всю необходимую информацию для
воспроизведения. Таким носителем информации для печати чаще
всего является печатная форма (ПФ). Однако в качестве носителя
изображения для печати может также выступать битовая карта,
управляющая соплами струйной печати.
Печатная форма представляет собой, как правило, пластину
или цилиндр, разделенную на печатающие и пробельные элементы.
Печатающие элементы (ПЭ) — это участки печатной формы, на которые в процессе печатания наносится краска с последующей ее передачей на запечатываемый материал.
Пробельные элементы (ПрЭ) — это участки печатной формы,
не принимающие на себя краску, в результате чего поверхность запечатываемого материала, соответствующая этим участкам, не будет покрыта красочным слоем.
Нанесение краски в процессе печатания только на печатающие
элементы формы обеспечивается благодаря либо их пространственному разделению, либо их различной физико-химической природе.
2. КЛАССИЧЕСКИЕ ВИДЫ И СПОСОБЫ ПЕЧАТИ
К классическим видам и способам печати относят высокую
прямую, глубокую прямую и плоскую офсетную печать.
Вид печати определяется особенностями расположения печатающих элементов относительно пробельных элементов на печатных формах. Именно с этой точки зрения различают следующие
классические виды печати:
1) высокая печать — печатающие элементы печатной формы
расположены выше плоскости пробельных элементов (именно поэтому вид печати получил название «высокой» печати) — рис. 1.1;
10
2) глубокая печать — печатающие элементы углублены по отношению к плоскости пробельных элементов (рис. 1.2);
3) плоская печать — печатающие и пробельные элементы
расположены практически в одной плоскости (разница между ними составляет ≈1,5 мкм) — рис. 1.3.
a
б
в
Рис. 1.1. Форма высокой печати и оттиск с нее:
а — печатная форма; б — печатная форма с краской; в — оттиск;
1 — печатающие элементы; 2 — пробельные элементы; 3 — печатная краска
а
б
в
Рис. 1.2. Форма глубокой печати и оттиск с нее:
а — печатная форма; б — печатная форма с краской; в — оттиск;
1 — печатающие элементы; 2 — пробельные элементы; 3 — печатная краска
а
б
в
г
Рис. 1.3. Форма плоской печати и оттиск с нее:
а — печатная форма; б — печатная форма с увлажняющим раствором;
в — печатная форма с краской; г — оттиск; 1 — печатающие элементы;
2 — пробельные элементы; 3 — увлажняющий раствор; 4 — печатная краска
11
Перенос красочного изображения с печатных форм на запечатываемый материал (бумагу) определяет способ печати.
Способ печати (ГОСТ 1431–2003) — полиграфический процесс воспроизведения и тиражирования издания, выделяемый по
принципу создания печатающих и пробельных элементов на печатной форме и методу передачи краски с печатной формы на
запечатываемый материал.
Печатная краска может переходить либо непосредственно
с печатной формы (прямой метод переноса краски), либо косвенно через промежуточное звено (косвенный, или офсетный,
метод переноса краски).
В прямом методе переноса краски (рис. 1.4, а) чаще всего используют печатное устройство, имеющее два цилиндра, на одном
из которых закрепляется печатная форма, а другой обеспечивает
давление. Запечатываемый материал приводится печатным цилиндром в контакт с печатной формой, и краска с печатающих элементов печатной формы переходит на этот материал, образуя оттиск.
С учетом такого переноса изображение на печатной форме должно
быть зеркальным (обратным).
а
б
Рис. 1.4. Схематическое изображение передачи краски
с печатной формы на бумагу прямым и косвенным способами:
а — прямой способ; б — косвенный способ; 1 — бумага; 2 — печатная форма;
3 — резинотканевая пластина
В косвенном (офсетном) методе переноса краски (рис. 1.4, б)
краска с печатной формы, находящейся на формном цилиндре,
переходит сначала на упругоэластичную резинотканевую пластину, покрывающую промежуточный — офсетный — цилиндр, а с
12
нее на запечатываемый материал (поэтому термин «офсет» (off-set)
означает непрямую, или опосредованную, печать). При этом изображение на печатной форме должно быть прямым (на резинотканевой пластине — обратным, на бумаге — прямым).
Прямой метод переноса краски широко применяется в высокой и
глубокой печати, значительно реже — в плоской печати. Поэтому
указанные способы печати правильнее называть «прямая высокая»,
«прямая глубокая» печать. На практике слово «прямая» опускают.
Офсетный (косвенный) метод переноса краски чаще используется в
плоской печати, реже — в высокой и глубокой. Если офсетный метод
применяется в высокой печати, то печать называется высокая офсетная (типоофсет), в глубокой — глубокая офсетная, в плоской —
плоская офсетная. В последнем случае слово «плоская» часто опускается, и способ плоской офсетной печати называют просто офсетным.
3. ОСНОВНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ, ИСПОЛЬЗУЕМЫЕ
В ПОЛИГРАФИЧЕСКОЙ ПРОМЫШЛЕННОСТИ
В настоящее время в полиграфическом производстве действуют три системы измерения:
1) метрическая;
2) типографская (система Дидо), основанная на французском
дюйме;
3) англо-американская, основанная на английском дюйме.
Метрическая система применяется для измерения:
1) линейных величин (метр, сантиметр, миллиметр);
2) весовых величин (тонна, килограмм, грамм);
3) объемных величин (кубический метр, литр и т. д.).
Основная единица типографской системы — типографский
пункт (обозначается п.), который равен в метрической системе
1/72 французского дюйма. Французский дюйм равен приблизительно 27 мм. Таким образом, типографский пункт приблизительно равен 0,376 мм. Более крупной единицей является квадрат, который равен 48 типографским пунктам, или 18,0432 мм
(≈18 мм). Доли квадрата принято записывать в виде простых дробей, например 1/2, но не 0,5.
Компьютеры, впервые созданные и промышленно произведенные в США, основаны на английской системе измерения,
13
единицей которой является английский дюйм, равный 25,4 мм.
1/72 английского дюйма составляет 1 point (обозначается pt
или пт), равный приблизительно 0,353 мм и который чаще всего
также называют пунктом. Более крупной единицей является 1 пика, равная 12 пт, или 4,23 мм. Один типографский квадрат содержит 51 пт.
Формат издания, размер печатного листа, поля на странице
издания измеряются в метрической системе. Размер наборной полосы, окон для заверстки иллюстраций или дополнительного текста — в квадратах. Втяжки на полосе, абзацный отступ в компьютерных программах выражаются или в point, или в миллиметрах,
кегль шрифта, интерлиньяж в компьютерных программах —
в point, а ширина символов — в миллиметрах.
Объем издания — это число учетных единиц объема в одном
экземпляре.
Для печати полиграфической продукции используют бумагу,
как в листах, так и в рулонах. Размер листовой бумаги характеризуется шириной и длиной листа, а рулонной бумаги — шириной
рулона. Для книжно-журнальной продукции ширина рулона составляет 60, 70, 75, 84, 90 и 108 см (двойная ширина и половина
ширины рулона также считается стандартной), для печати газет —
42, 60, 84, 126 и 168 см.
Бумажный лист (единица измерения количества бумаги) —
лист печатной бумаги определенного стандартного формата. Стандартом (ГОСТ 1342–78) предусмотрены следующие основные форматы бумаги: 60×84 см, 60×90 см, 70×90 см, 75×90 см, 70×100 см,
70×108 см, 84×108 см.
Тетрадь — отпечатанный и сфальцованный (сложенный
определенным образом) бумажный лист или его часть.
Формат издания — это его размеры по ширине и высоте, выраженные в миллиметрах. Для издания в обложке формат издания
определяют его размерами после обрезки с трех сторон; для изданий под переплетную крышку — размерами обрезанного с трех
сторон книжного блока. В практике издательств и полиграфических предприятий формат издания условно обозначают размером
листа бумаги для печати в сантиметрах и долей листа, например
60×90/16, где 60×90 — размер бумажного листа, а 16 — число его
долей (частей). Обычно для книжных и журнальных изданий доля
листа — часть отпечатанного бумажного листа, образуемая при его
14
сгибании (фальцовке) в несколько раз и определяющая размер
страницы до обрезки. Доля выражается дробью (1/8, 1/16, 1/32),
знаменатель которой соответствует числу страниц, размещаемых
на одной стороне бумажного листа.
Формат полосы книжного, журнального и газетного издания — размер запечатанной площади страницы, который принято
обозначать произведением ширины и высоты полосы в типографской системе мер, например 6 1/2×10 1/4 кв.
Физический печатный лист (единица измерения объема
издания) — бумажный лист стандартного формата, запечатанный
с одной стороны, или половина бумажного листа стандартного
формата, запечатанного с двух сторон. Физический печатный лист
отличается от печатного листа тем, что он может быть только
стандартного размера. Печатный же лист может быть произвольного размера.
Условный печатный лист (условная единица измерения объема издания) соответствует печатному оттиску на одной стороне
бумажного листа формата 60×90 см. Для пересчета физических
печатных листов в условные печатные листы применяют коэффициенты перевода kп. Коэффициент перевода (приведения) —
частное от деления площади бумажного листа определяемого
формата на площадь листа 60×90 см, т. е. 5400 см2.
Условный лист набора — это лист набора, соответствующий
изданию формата 60×90/16, набранный в одну колонку шрифтом
кегля 10 п. с полосами набора формата 6×9 1/4 кв. Для наиболее
распространенных гарнитур его емкость принимается равной
40 000 знаков.
Авторский лист — единица измерения объема текста и изобразительного материала литературного произведения (рукописного
или печатного). Он равен 40 000 знаков. К одному авторскому листу приравнивается 700 строк стихотворного текста или 3000 см2
воспроизведенного авторского изобразительного материала.
Объем издания с учетом издательской информации и художественного оформления включает в себя объем литературного
произведения, исчисленного в авторских листах, и объем всего
прочего текстового и графического материала (оглавление, предисловие и т. д.) и измеряется в учетно-издательских листах. Учетно-издательский лист — единица, количественно равная авторскому листу.
15
Годовой объем работы печатного производства определяется
в физических и условных печатных листах-оттисках.
Физический печатный лист-оттиск — это бумажный лист,
отпечатанный с одной стороны, или половина бумажного листа,
отпечатанного с двух сторон. Это определение совпадает с определением физического печатного листа. Однако в печатных листах
измеряют объем одного экземпляра издания, а в физических печатных листах-оттисках — количество продукции, необходимое
для изготовления всего тиража (или части тиража) издания или
тиражей нескольких изданий.
Условной единицей измерения количества многокрасочной
продукции является краскооттиск, т. е. оттиск, получаемый при
каждом соприкосновении листа с печатной формой (или резинотканевой пластиной в офсетной печати) в процессе печатания.
Красочность — показатель, выражающий количество красок,
которое печатается на лицевой и оборотной стороне каждого бумажного листа издания. Если все бумажные листы имеют красочность лица kл и красочность оборота kоб, то красочность издания характеризуется двумя числами: kл + kоб. В этом случае средняя красочность kср издания представляет собой полусумму красочностей
лица и оборота. В том случае, когда разные бумажные листы печатаются в разное количество красок, средняя красочность определяется суммой красочности всех физических печатных листов издания, деленной на количество физических печатных листов. Если V1
печатных листов издания печатаются в kср1 красок, V2 листов —
в kср2 красок, V3 листов — в kср3 красок и V4 листов — в kср4 красок, то
4
 (Vi ⋅ kcpi ) V1 ⋅ kcp1 + V2 ⋅ kcp2 + V3 ⋅ kcp3 + V4 ⋅ kcp4
kcp = i =1
4
Vi
=
V1 + V2 + V3 + V4
,
i =1
где kср — средняя красочность издания; ΣVi = Vф.п.л — объем издания в физических печатных листах.
Листопрогоном называется каждое прохождение бумажного листа через печатную машину независимо от числа наносимых на него красок. На основании этого показателя рассчитывают загрузку печатных машин и составляют графики прохождения заказов.
16
4. ОСНОВНЫЕ РАСЧЕТНЫЕ ФОРМУЛЫ И ЗАДАЧИ
4.1. Принятые обозначения
Fд.о — формат издания до обрезки, мм;
Fп.о — формат издания после обрезки, мм;
d — доля бумажного листа;
Nстр — количество страниц в издании;
Vф.п.л — объем издания в физических печатных листах;
Vб.л — объем издания в бумажных листах;
kп — коэффициент перевода (приведения);
Sп.л — площадь печатного листа заданного формата, см2;
Vу.п.л — объем издания в условных (приведенных) печатных
листах;
kср — средняя красочность издания;
kΣ — суммарная красочность издания (сумма красочности лицевой и оборотной стороны издания);
Т — тираж издания;
Vл.-отт — объем издания, выраженный в печатных листахоттисках;
Vу.л.-отт — объем издания, выраженный в условных печатных
листах-оттисках;
Vк.-отт — объем издания в краскооттисках;
Vу.к.-отт — объем издания в условных краскооттисках.
4.2. Расчетные формулы
Vф.п.л = Nстр / d;
Nстр = Vф.п.л ⋅ d;
Vб.л = Vф.п.л / 2;
Vф.п.л = Vб.л ⋅ 2;
Vу.п.л = Vф.п.л ⋅ kп;
S
kп = п.л ;
60 × 90
(1.1)
(1.2)
(1.3)
(1.4)
(1.5)
(1.6)
n
 (Vi ⋅ kcpi )
kcp = i =1
n
Vi
;
(1.7)
i =1
17
Vл.-отт = Vф.п.л ⋅ Т;
(1.8)
Vу.л.-отт = Vл.-отт ⋅ kп;
(1.9)
Vк.-отт = Vл.-отт ⋅ kср = Vф.п.л ⋅ Т ⋅ kср;
(1.10)
Vу.к.-отт = Vк.-отт ⋅ kпр.
(1.11)
4.3. Примеры решения типовых задач
Задача 1. Формат издания составляет 60×90/8. Определите размер издания до и после обрезки. Нарисуйте деление листа на доли.
Решение. Запись 60×90/8 означает, что на листе форматом
60×90 см расположено 8 полос издания с каждой из сторон. Чтобы
определить размер издания до обрезки, необходимо представить
деление листа на доли (рис. 1.5).
Как видно из рис. 1.5, по ширине печатного листа располагается 4 полосы, а по высоте — 2 полосы, т. е. два наибольших множителя для доли 8 = 4 ⋅ 2. Следуя правилу и рис. 1.5, наибольшая
из сторон делится на наибольший множитель, а меньшая — на
наименьший:
900
600
= 225 мм,
= 300 мм.
4
2
Рис. 1.5. Схема деления листа на доли для издания форматом 60×90/8
Таким образом, размер издания до обрезки составляет
225×300 мм.
18
Для определения размера издания после обрезки необходимо
учесть, что оно обрезается с трех сторон (рис. 1.6).
Рис. 1.6. Схема обрезки издания с трех сторон
Тогда ширина издания после обрезки равна 225 – 5 = 220 мм,
а высота — 300 – 2 ⋅ 5 = 300 – 10 = 290 мм.
Задача 2. Книжное издание форматом 84×108/16 содержит
320 страниц. Определите объем издания в бумажных листах, физических печатных листах, условных печатных листах.
Решение. Сначала находим объем издания в физических
печатных листах по формуле (1.1): 320 / 16 = 20 ф. п. л.
Затем по формуле (1.3) определяем объем издания в бумажных
листах: 20 / 2 = 10 б. л.
Находим коэффициент приведения из (1.6): kп =
84 × 108
= 1,68 .
60 × 90
По формуле (1.5) вычисляем объем издания в условных печатных листах: 20 ⋅ 1,68 = 33,6 у. п. л.
Задача 3. Книжное издание содержит 232 страницы, что составляет 12,18 условных печатных листов. Определите формат издания, если его доля равна 32.
Решение. Вычисляем объем издания в физических печатных
листах: Vф.п.л = Nстр / 32 = 232 / 32 = 7,25 ф. п. л.
Определяем коэффициент приведения из формулы (1.5): Vу.п.л =
= Vф.п.л ⋅ kп  kпр = Vу.п.л / Vф.п.л = 12,18 / 7,25 = 1,68.
Находим площадь бумажного листа: 1,68 ⋅ 5400 = 9072 см2, что
составляет площадь формата 84×108.
19
Задача 4. Издание печатается на бумаге формата 35×45 см.
На каждой стороне листа отпечатано по 8 страниц. Какого формата
это издание? Каков его объем в физических печатных листах, если
общее количество страниц в издании 448? Определите его объем
в бумажных листах.
Решение. Лист формата 35×45 см не является стандартным.
Для определения формата бумажного листа каждую из сторон
(отличную от стандартных) доводят до стандартных размеров,
последовательно увеличивая (или уменьшая) их в 2 раза.
Например, 35 см — не стандартное значение и меньшее по
размеру, поэтому его увеличивают в два раза: 35 ⋅ 2 = 70 см, что
является стандартным значением. Далее, 45 см — не стандартное
значение и меньшее по размеру. Его также увеличиваем в два раза:
45 ⋅ 2 = 90 см, что является стандартным значением. Таким образом, стандартный формат бумажного листа равен 70×90 см.
Его размер превышает размер бумажного листа в 2 ⋅ 2 = 4 раза.
Поскольку каждая сторона формата 35×45 см содержит 8 полос, то
доля стандартного формата составит 8 ⋅ 4 = 32. Тогда формат издания составит 70×90/32.
Зная формат издания и количество страниц в нем, можно определить количество физических печатных листов по формуле (1.1):
Vф.п.л = Nстр / d = 448 / 32 = 14 ф. п. л.
Поскольку бумажный лист содержит 2 физических печатных
листа, то объем в бумажных листах будет равен
Vб.л =
Vф.п.л
2
=
14
= 7 б. л.
2
Задача 5. В книге 3 физических печатных листа отпечатаны
красочностью 1+1, 2 физических печатных листа — в 2 краски,
5 физических печатных листов красочностью 4+1. Определите
общее количество физических печатных листов, среднюю красочность книги, количество физических листов-оттисков и краскооттисков при тираже 1500 экз.
Решение. Введем обозначения согласно примеру и формуле
(1.7). Принимаем V1 = 3 ф. п. л., отпечатанных в kср1 = (1 + 1) / 2 =
= 1 краску; V2 = 2 ф. п. л., отпечатанных в kср2 = 2 краски; V3 =
= 5 ф. п. л., отпечатанных в kср3 = (4 + 1) / 2 = 2,5 краски.
20
Общее количество физических печатных листов будет определяться суммой физических печатных листов книги без учета красочности и тиража. С учетом принятых обозначений
Vф.п.л = ΣVi = V1 + V2 + V3 = 3 + 2 + 5 = 10 ф. п. л.
Тогда по (1.7) средняя красочность составит
V ⋅ k +V ⋅ k +V ⋅ k
3 ⋅ 1 + 2 ⋅ 2 + 5 ⋅ 2,5 19,5
kcp = 1 ср1 2 ср2 3 ср3 =
=
= 1,95 .
Vф.п.л
10
10
Зная тираж книги и объем физических печатных листов, можно определить количество листооттисков по формуле (1.8):
Vл.-отт = Vф.п.л ⋅ Т = 10 ⋅ 1500 = 15 000 л.-отт.
По (1.10) количество краскооттисков равно
Vк.-отт = Vл.-отт ⋅ kср = 15 000 ⋅ 1,95 = 29 250 к.-отт.
Проверка. С другой стороны — количество краскооттисков
определяется как каждое соприкосновение печатного листа с печатной формой в печатной машине, поэтому
Vк.-отт = Vф.п.лi ⋅ kсрi ⋅ Т = (3 ⋅ 1 + 2 ⋅ 2 + 5 ⋅ 2,5) ⋅ 1500 = 29 250 к.-отт.
Задача 6. Определите формат издания, если известен размер
тетради 175×225 мм.
Решение. Размер тетради определяется размером издания
до обрезки. Тогда для нахождения формата издания необходимо
последовательно увеличивать каждую из сторон тетради до тех
пор, пока не будет получен стандартный формат печатного листа.
Так как формат печатного листа измеряется в сантиметрах, то
необходимо предварительно перевести размер тетради из миллиметров в сантиметры: 175 / 10 = 17,5 см; 225 / 10 = 22,5 см,
т. е. 17,5×22,5 см.
Определим формат печатного листа: 17,5 ⋅ 2 = 35 см — это не
стандартный размер, поэтому продолжаем умножение: 35 ⋅ 2 =
= 70 см — это стандартная часть формата. Для другой стороны:
22,5 × 2 = 45 см, 45 ⋅ 2 = 90 см — это стандартная часть формата.
Таким образом, формат печатного листа составляет 70×90 см.
Найдем долю. Для этого необходимо посчитать, сколько раз
мы умножали стороны тетради на 2 и полученное число возвести
21
в показатель степени. В нашем случае мы четыре раза умножали
на 2, т. е. доля будет равна 24 = 16.
Таким образом, формат издания составляет 70×90/16.
4.4. Задачи для самостоятельного решения
1. Формат издания составляет 70×90/32. Определите размер издания до и после обрезки. Нарисуйте деление листа
на доли.
2. Формат издания составляет 84×100/32. Определите размер
издания до и после обрезки. Нарисуйте деление листа на доли.
3. Книжное издание форматом 60×90/16 содержит 352 страницы. Определите объем издания в бумажных листах, физических
печатных листах, условных печатных листах.
4. Книжное издание форматом 75×95/32 содержит 448 страниц. Определите объем издания в бумажных листах, физических
печатных листах, условных печатных листах.
5. Книжное издание содержит 480 страниц, что составляет
13,95 условных печатных листов. Определите формат издания,
если его доля равна 32.
6. Книжное издание содержит 400 страниц, что составляет
25 условных печатных листов. Определите формат издания, если
его доля равна 16.
7. Издание печатается на бумаге формата 45×60 см. На каждой
стороне листа отпечатано по 16 страниц. Какого формата это издание? Каков его объем в физических печатных листах, если общее
количество страниц в издании 384? Определите его объем в бумажных листах.
8. Издание печатается на бумаге формата 90×120 см. На каждой стороне листа отпечатано по 32 страницы. Какого формата это
издание? Каков его объем в физических печатных листах, если
общее количество страниц в издании 272? Определите его объем
в бумажных листах.
9. В книге 2 физических печатных листа отпечатаны красочностью 2+2, 3 физических печатных листа — в 4 краски, 5 физических печатных листов красочностью 4+2. Определите общее
количество физических печатных листов, среднюю красочность
книги, количество физических листов-оттисков и краскооттисков
при тираже 1000 экз.
22
10. В книге 1,5 физических печатных листа отпечатаны красочностью 1+1, 2,5 физических печатных листа — в 2 краски,
6 физических печатных листов — в 4 краски. Определите общее
количество физических печатных листов, среднюю красочность
книги, количество физических листов-оттисков и краскооттисков
при тираже 3000 экз.
11. В книге 1 физический печатный лист отпечатан красочностью 4+4, 5 физических печатных листов — в 3 краски, 6 физических печатных листов — в 1 краску и 8 физических печатных листов красочностью 4+3. Определите общее количество физических
печатных листов, среднюю красочность книги, количество физических листов-оттисков и краскооттисков при тираже 2000 экз.
12. Определите формат издания, если известен размер тетради
135×210 мм.
13. Определите формат издания, если известен размер тетради
150×225 мм.
14. Определите формат издания, если известен размер тетради
125×175 мм.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Что изучает дисциплина «Основы полиграфического производства»?
2. Дайте определение печатного процесса. Для чего он служит?
3. Приведите определение печатной формы. Что такое печатающие и пробельные элементы? Благодаря чему обеспечивается
избирательное нанесение краски?
4. Какие виды печати Вы знаете? Чем они отличаются друг
от друга?
5. Чем отличается прямой и косвенный методы переноса
краски? Как еще называют косвенный метод переноса краски?
6. Какие системы измерений используются в полиграфической промышленности?
7. Дайте определение бумажного листа и назовите основные
форматы печатных бумаг.
8. Что такое доля бумажного листа?
9. Как определить формат издания в миллиметрах, зная формат бумажного листа и его долю?
23
10. Дайте определение условного и печатного листа.
11. Как определяется емкость печатного листа в знаках? Как
определить емкость полной текстовой полосы набора? Каким образом рассчитывается емкость спусковой или концевой полосы;
полос, содержащих иллюстрации?
12. Чему равна 1 пика в метрической системе?
13. Где применяется единица измерения 1 квадрат?
14. Дайте определение физического печатного листа-оттиска.
15. В чем отличие физического печатного листа от печатного листа?
24
Тема 2. МОДЕЛИРОВАНИЕ
И РАСЧЕТ МАКЕТА КНИЖНОГО
ИЗДАНИЯ
1. ТИПЫ МАКЕТОВ ИЗДАНИЯ
Макет издания — модель оформления будущего издания, содержащая эскизы оформительских элементов либо важнейших, либо
всех полос и разворота в издании. Макет помогает в сложных случаях выбрать наилучший вариант оформления, избежать ненужных затрат на подготовку изобразительных оригиналов и их воспроизведение, сокращает время на подготовку издания к производству. Макеты
подразделяются на расчетные, выклейные и графические.
Расчетный макет издания — макет издания, подготовленный по издательскому оригиналу с пополосным расчетом текста,
учитывающим расположение каждой иллюстрации, заголовка,
украшения и других элементов. В таком макете точно рассчитано
число строк основного текста на полосе, указано окно для вставки
заголовков, таблиц, выводов, формул, иллюстраций, размер спуска
в начальных полосах. Конечной задачей расчетного макета является возможность расчета количества физических печатных листов
и веса бумаги, необходимых для печати издания.
Выклейной макет выполняется в издательстве на специальных бланках, соответствующих формату полос. Для выклейки
используют распечатки или ксерокопии текста и ксерокопии иллюстраций. Он нужен при верстке сложных изданий, содержащих
разноформатные иллюстрации, таблицы, а также при многоколонной верстке. Перед созданием выклейного макета должен быть
изготовлен расчетный макет.
В графическом макете полосы вычерчивает технический редактор на специальных макетных листах, формат которых соответствует формату издания. На нем указывают точное расположение
всех элементов полосы. Графический макет создается на основе
расчетного макета.
25
2. МЕТОДИКА СОСТАВЛЕНИЯ
МАКЕТА ОФОРМЛЕНИЯ ИЗДАНИЯ
2.1. Выбор формата издания
Согласно СТБ 7.204–2006 «Издания книжные. Общие технические условия» для определения формата полосы набора приводятся допустимые минимальные размеры полей на странице, что
неудобно для пользования и расчетов. Поэтому чаще всего используют старый ОСТ 29.62–86 «Издания книжные и журнальные. Основные параметры издательско-полиграфического оформления»,
согласно которому формат наборной полосы определяется форматом издания и вариантом оформления. Стандарт предусматривает
первый, второй и третий варианты оформления полос набора
и раскладок для книг, первый и второй варианты для журналов,
которые выбирают издательство или редакция в зависимости
от вида издания, его целевого назначения и рационального использования печатной бумаги.
Первый вариант применяется для изданий типа учебных программ, материалов научных конференций, тезисов докладов, авторских рефератов диссертаций, учебно-методических пособий,
нормативно-производственных изданий, прейскурантов, большей
части журналов и т. п. Первый вариант оформления предусматривает максимально допустимые по техническим возможностям размеры полос набора с учетом объема издания.
Второй вариант используется для большей части изданий типа
общественно-политической, художественной, научно-популярной,
научной, технической, справочной, учебной литературы, изданий
для детей, журналов и т. п.
Третий вариант применяется для изданий типа собраний сочинений, монографий, отдельных произведений политической,
научной, художественной литературы, изданий для детей и т. п.
Определяющими факторами выбора формата являются:
1) характер текста, количество и размеры таблиц, формул
и иллюстраций;
2) удобочитаемая длина строки, определяемая наибольшей
скоростью чтения (знаков/с);
3) объем и тираж издания;
4) технико-экономические показатели;
26
5) особенности хранения и использования изданий;
6) удобопечатаемость, т. е. объем издания должен содержать
целое или целое с половиной количество печатных листов.
Учитывая вышеизложенное, наибольшее применение имеют
средние по формату издания (более 70%), такие как 60×84/16,
60×90/16 (для учебной литературы), 84×108/32 (для художественной литературы).
2.2. Выбор шрифтового оформления издания
При выборе шрифтового оформления книжных изданий для
набора основного, дополнительного и вспомогательного текстов
выбирается одна гарнитура. Основной текст используется для раскрытия содержания. Дополнительный текст конкретизирует основное содержание, к нему относятся таблицы, формулы, сноски,
подписи под рисунками и т. д. Вспомогательный текст помогает
читателю пользоваться произведением, к нему относятся колонцифры, норма, сигнатура, выходные сведения и т. д.
Текстовыми шрифтами для подготовленного читателя считаются шрифты кеглем 10–11 пт. К титульным шрифтам относятся
шрифты кеглем от 18 до 51 пт. Для набора вспомогательного текста чаще используется кегль 6–7 пт.
Кегль шрифта для набора главных строк титульных листов
приведены в табл. 2.1. При использовании для набора строк указанных форматов шрифтом полужирного начертания кегль выбирается на 2 пт меньше. Главные строки всегда размещают на зрительно активных участках полосы и чаще всего прописными буквами. Другие ступени текста набирают шрифтами меньших кеглей.
Таблица 2.1
Кегль шрифта для набора главных строк титульных листов
Примерный формат полос, кв.
4 1/2×7 1/2
5 1/2×9
6 1/4×9
Число строк
1
2
3
1
2
3
1
2
Кегль шрифта, пт
16–20
18
14–16
22–26
20–22
18–20
26–30
22
27
Окончание табл. 2.1
Примерный формат полос, кв.
6 1/4×9
7×12
Число строк
3
1
2
3
Кегль шрифта, пт
20
30–36
26
22
Заголовки предназначены для логического членения текста. Заголовки разных уровней набирают обычно шрифтами
тех же гарнитур, что и основной текст, но используют различные начертания и кегль в зависимости от значения заголовка,
числа строк в нем и уровня значимости и расположения его
на полосе.
Заголовки, набранные отдельными строками, вместе с отбивками от текста должны быть кратны по высоте интерлиньяжу основного набора. Если заголовки расположены один
за другим, то условие кратности должно выдерживаться для
всей группы заголовков и подзаголовков. Отбивка заголовка от
предыдущего текста должна быть в 2 раза больше, чем от последующего.
В компьютерных издательских системах стандартным считается интерлиньяж, величина которого составляет 120% величины кегля.
Для установки колонтитула и колонлинейки рассчитывается
окно, кратное интерлиньяжу основного набора. Размер колонтитула по высоте с отбивками от текста полосы обычно соответствует
двум строкам основного текста.
2.3. Размещение иллюстраций в издании
Иллюстрации могут быть размещены:
1) на страницах издания вместе с текстом, когда иллюстрация
тесно связана по смыслу с текстом и облегчает восприятие материала. Такое издание является более современным, но достаточно
сложным в работе;
2) на отдельных страницах (фронтисписах, вклейках), чаще на
бумаге более высокого качества, чем само издание. Такой подход
не удобен в применении, поэтому используется для небольшого
количества иллюстраций;
28
3) в разных комбинациях в одном издании: полноцветные
иллюстрации — на отдельных листах, черно-белые полутоновые
и штриховые — в тексте.
При размещении иллюстраций в тексте стремятся соблюдать
равномерность следования по всему объему издания и единство
оформления. Иллюстрация с подписью и отбивками от текста
должна быть кратна интерлиньяжу. Пробел между подписью
и нижеследующим текстом должен быть больше, чем между иллюстрацией и подписью. Иллюстрации в тексте располагают: 1) на
целой полосе; 2) на полях страниц; 3) на части полосы сверху или
снизу; 4) на части полосы между блоками текста («вразрез») или
сбоку полосы («в оборку»).
2.4. Методика составления расчетного макета издания
Моделирование и расчет макета книжного издания осуществляют после анализа структуры полос, который позволяет выделить
следующие характерные полосы:
1) полные, содержащие одинаковое количество строк внутри
конкретного издания;
2) начальные (часто спусковые) и концевые — неполные,
содержащие определенное число строк;
3) полосы с заверсткой иллюстраций или дополнительного
текста вразрез;
4) полосы с заверсткой иллюстраций или дополнительного
текста в оборку.
2.4.1. Расчет емкости полной полосы издания
Емкость полной полосы книжного издания (рис. 2.1) определяется по формулам:
(2.1)
Е1 = nср ⋅ L;
18,05 ⋅ Fстр
(2.2)
nср =
;
eу
Вп ⋅ 51
,
(2.3)
и
где nср — среднее число знаков в строке; L — число строк в полосе; Fстр — ширина полосы, кв.; eу — уточненная ширина знаков,
мм (табл. 2.2); Вп — высота полосы, кв.; и — интерлиньяж, пт.
L=
29
Таблица 2.2
Значение уточненной ширины знаков еу (мм) для гарнитур и кеглей
Гарнитура
9
1,40
1,80
1,87
1,92
1,58
1,71
10
1,58
2,00
2,08
2,13
1,76
1,90
14
2,20
2,82
2,89
2,99
2,49
2,69
16
2,55
3,21
3,34
3,41
2,83
3,08
18
2,87
3,62
3,76
3,84
3,20
3,48
Bп
Academy
Baltica
Journal
SchoolBook
Times New Roman
Peterburg
8
1,25
1,60
1,67
1,71
1,41
1,51
Кегль
11
12
1,74 1,88
2,21 2,40
2,29 2,51
2,34 2,56
1,94 2,13
2,10 2,30
Fстр
Рис. 2.1. Полная текстовая полоса
2.4.2. Расчет емкости спусковой или концевой полос издания
Емкость спусковой полосы издания (рис. 2.2) определяется по
формуле
Е2 = nср(L – L1),
Bп
где L1 — число строк спуска.
Fстр
Рис. 2.2. Спусковая полоса
30
(2.4)
Вверху начальной полосы обычно оставляют пространство,
называемое спуском. В изданиях чаще всего спуск равен 1/4 высоты наборной полосы и составляет целое число строк основного
набора, т. е. L1 = 1/4 L. Емкость концевой полосы условно принимается равной спусковой. На ней текст должен занимать не менее
1/4 высоты полосы.
Bп
Bок
2.4.3. Расчет емкости полос с заверсткой иллюстраций или
дополнительного текста вразрез
В размер окна включен размер изображения по высоте
и размер отбивок от текста и до текста. Окно по высоте должно
быть кратно интерлиньяжу. Схематичное изображение полосы —
рис. 2.3.
Fстр
Рис. 2.3. Полоса с заверсткой иллюстрации вразрез
Емкость полосы с заверсткой иллюстрации вразрез рассчитывается следующим образом:
Е3 = nср(L – L2);
Вок ⋅ 51
,
и
где L2 — число строк в окне; Вок — высота окна, кв.
L2 =
(2.5)
(2.6)
2.4.4. Расчет емкости полос с заверсткой иллюстраций или
дополнительного текста в оборку
Емкость полос с заверсткой иллюстраций или дополнительного текста в оборку (рис. 2.4) рассчитывается по формулам:
Е4 = nср(L3 + x);
(2.7)
31
Вок ⋅ 51
;
и
L3 = L – Lоб;
(2.9)
Fоб = Fстр – Fок;
(2.10)
Вок ⋅ 51 ⋅ Fоб
,
и ⋅ Fстр
(2.11)
Lоб =
x=
(2.8)
где L3 — число полноформатных строк в полосе; x — количество
строк оборки, приведенных к полному формату; Lоб — количество
строк оборки; Fоб — ширина оборки, кв.; Fок — ширина окна, кв.
Fок
Bп
Bок
Fоб
Fстр
Рис. 2.4. Полоса с заверсткой иллюстраций в оборку
Объем издания с учетом издательской информации и художественного оформления включает в себя объем литературного произведения, исчисленного в авторских листах, и объем всего прочего текстового и графического материала (оглавление, предисловие
и т. д.). Он измеряется в издательских или учетно-издательских
листах.
Авторский лист равен 40 000 знаков текстового материала.
К одному авторскому листу приравнивается 700 строк стихотворного текста или 3000 см2 воспроизведенного авторского изобразительного материала.
Vуч.-изд =
Vт
V
V
+ из + ст ,
40 000 3000 700
(2.12)
где Vт — объем текстового материала с учетом редакционноиздательского оформления, знаки; Vиз — объем иллюстрационного
32
материала с учетом редакционно-издательского оформления, см2;
Vст — объем стихотворного текста, строки.
2.5. Примеры решения типовых задач
Задача 1. Объем рукописи, поступившей в издательство,
составляет 5 авторских листов. Формат издания — 60×84/16.
Используется первый вариант оформления. Текстовые полосы
являются полными. Издание набирается гарнитурой Baltica кеглем 10 пт, интерлиньяж составляет 12 пт. Определите количество
текстовых полос набора в издании и количество физических
печатных листов.
Решение. Определяется формат полосы набора. В данном случае формат полосы набора составляет 6 3/4×9 3/4.
Вычисляется емкость текстовой полосы в знаках по формуле (2.1). Для этого сначала по формуле (2.2) определяется среднее
число знаков в строке набора: 18,05 · 6,75 / 2 = 60,9 ≈ 61 знак.
Затем по формуле (2.3) находится число строк в полосе набора:
9 3/4 · 51 / 12 = 41,4 ≈ 42 строки. Следовательно, емкость текстовой полосы Еп составит 61 · 42 ≈ 2562 знаков.
Определяется количество текстовых полос набора. Так как авторский лист равен 40 000 знаков, то количество полос вычисляется по формуле
количество полос =
40 000 ⋅ Vрукописи
Еп
.
(2.13)
Следовательно, количество полос составит 40 000 · 5 / 2562 ≈
≈ 78 полос.
Для определения необходимого количества физических печатных листов сначала находится емкость печатного листа в знаках
Епл по формуле (2.1): 2562 · 16 ≈ 40 992 знаков.
Количество физических печатных листов вычисляется по
формуле
количество печатных листов =
40 000 ⋅ Vрукописи
Е пл
.
(2.14)
Количество печатных листов составит 40 000 · 5 / 40 992 ≈
≈ 5 ф. п. л.
33
Задача 2. Оригинал книжного издания содержит 552 500 знаков. Сколько страниц будет содержать издание, если проектируется
формат 84×108/32, второй вариант оформления? Издание набирается гарнитурой Baltica кеглем 10 пт, интерлиньяж составляет 12 пт.
Решение. Полоса набора при втором варианте оформления издания данного формата составляет 5 3/4×9 1/2 кв.
Число строк данной полосы набора определяется по формуле
(2.3): 9,5 ⋅ 51 / 12 = 40 строк.
По формуле (2.2) вычисляется среднее число знаков в строке:
18,05 ⋅ 5,75 / 2 = 51,9 ≈ 52 знака, так как eу = 2,00 мм при кегле
10 пт (см. табл. 2.2).
Емкость полосы набора составит 52 ⋅ 40 = 2080 знаков.
Число страниц составит 552 500 / 2080 ≈ 266 страниц.
Задача 3. Как изменится емкость полосы набора форматом
6 1/4×10 кв., набранной кеглем 10 пт гарнитурой Baltica, если
на этой полосе поместить иллюстрацию форматом 2×3 1/2 кв.?
Интерлиньяж составляет 12 пт. Вокруг иллюстрации по ширине
добавить 30 пт.
Решение. По формуле (2.2) вычисляется среднее число знаков
в строке: 18,05 ⋅ 6,25 / 2 = 56,4 ≈ 57 знаков, так как при кегле 10 пт
eу = 2,00 мм.
По формуле (2.8) находится количество строк, которое занимает иллюстрация: (3,5 ⋅ 51) / 12 = 14,8 ≈ 15 строк. Добавим
одну строку на подрисуночную подпись. Следовательно, по высоте иллюстрация вместе с подрисуночной подписью составит 16 строк.
Для расчета изменения емкости найдем произведение числа
строк иллюстрации и среднего числа знаков в части строки, занимаемой изображением.
Для этого вычисляется ширина иллюстрации с учетом отступов вокруг нее: 2 ⋅ 51 + 30 = 132 пт = 2,59 кв. Затем находится
среднее число знаков в части строки, занимаемой изображением:
57 ⋅ 2,59 / 6,25 = 23,4 ≈ 24 знака.
Изменение емкости составит 16 ⋅ 24 ≈ 384 знака.
Задача 4. Определить объем литературного произведения
в учетно-издательских листах, если известно, что издание объемом
5 физических печатных листов форматом 60×84/16 содержит
34
30 страниц с иллюстрациями, заверстанными по полосе в обрез,
24 страницы с иллюстрациями, занимающими половину полосы
набора. Издание оформлено по третьему варианту оформления,
основной текст набран гарнитурой Peterburg кеглем 10 пт, интерлиньяж 12 пт.
Решение. Поскольку объем издания задан в физических печатных листах, то по формуле (1.2) определим количество страниц
в издании: 5 ⋅ 16 = 80 страниц.
Исходя из третьего варианта размер полосы набора для формата 60×84/16 составляет 6 1/4×9 1/4 квадрата.
Определим среднее число знаков в строке по (2.2): 18,05 ×
× 6,25 / 1,9 = 59,4 ≈ 60 знаков, так как при кегле 10 пт eу = 1,90 мм.
По формуле (2.3) находим число строк в полосе набора: 9,25 ×
× 51 / 12 = 39,3 ≈ 40 строк. Следовательно, емкость текстовой
полосы Еп в соответствии с (2.1) составит 60 · 40 = 2400 знаков.
Согласно условию в издании 30 страниц занято иллюстрациями, заверстанными в обрез. Это означает, что площадь иллюстраций равна площади страницы до обреза, которая определяется
размером издания до обреза. Для формата 60×84/16 размер до
обреза равен: 60 / 4 = 15 см, 84 / 4 = 21 см. Т. е. площадь одной
иллюстрации составит 15 ⋅ 21 = 315 см2, тогда для 30 страниц —
315 ⋅ 30 = 9450 см2.
В издании 24 страницы иллюстраций занимают половину
наборной полосы. Для нахождения площади иллюстрационного
материала необходимо определить размеры полосы набора в сантиметрах: 6,25 ⋅ 1,805 ≈ 11,3 см; 9,25 ⋅ 1,805 / 2 ≈ 8,4 см. Площадь
под эти иллюстрации составит 11,3 ⋅ 8,4 ⋅ 24 ≈ 2278 см2. Так
как часть полосы занято иллюстрациями, то необходимо определить емкость такой полосы. По формуле (2.6) высота окна равна:
9,25 / 2 ⋅ 51 / 12 = 19,6 ≈ 20 строк. Тогда по формуле (2.5) емкость
полосы составит: 60 ⋅ (40 – 20) = 1200 знаков.
Для определения объема издания в учетно-издательских листах необходимо учесть, что ≈5000 знаков выделяют на оформление титула, выходных сведений и других элементов. Пусть из
общего объема издания они составляют 3 страницы. Тогда количество полных полос набора составит: 80 – (30 + 24 + 3) = 23 страницы. Для них количество текстового материала равно 23 ⋅ 2400 =
= 55 200 знаков. 24 страницы наполовину заняты текстом: 24 ×
35
× 1200 = 28 800 знаков. Всего в издании: 55 200 + 28 800 + 5000 =
= 89 000 знаков. Общий объем иллюстраций: 9450 + 2278 =
= 11 728 см2. По формуле (2.12) объем в учетно-издательских
листах будет равен:
Vт
V
89 000 11 728
+ из =
+
=
40 000 3000 40 000 3000
= 2,23 + 3,91 = 6,14 уч.-изд. л.
Vуч.-изд =
2.6. Задачи для самостоятельного решения
1. Объем рукописи, поступившей в издательство, составляет
10 авторских листов. Формат издания — 60×90/16. Используется
второй вариант оформления (Fп.н = 6 1/2×10 1/4 кв.). Текстовые полосы являются полными. Издание набирается гарнитурой Times
New Roman кеглем 10 пт, интерлиньяж составляет 12 пт. Определите количество текстовых полос набора в издании и количество
физических печатных листов.
2. Объем рукописи, поступившей в издательство, составляет
8 авторских листов. Формат издания — 84×108/32. Используется
второй вариант оформления (Fп.н = 5 3/4×9 1/2 кв.). Текстовые полосы являются полными. Издание набирается гарнитурой Times
New Roman кеглем 11 пт, интерлиньяж составляет 13 пт. Определите количество текстовых полос набора в издании и количество
физических печатных листов.
3. Объем рукописи, поступившей в издательство, составляет
12 авторских листов. Формат издания — 70×100/32. Используется
второй вариант оформления (Fп.н = 5×7 1/2 кв.). Текстовые полосы
являются полными. Издание набирается гарнитурой Peterburg кеглем 9 пт, интерлиньяж составляет 11 пт. Определите количество
текстовых полос набора в издании и количество физических печатных листов.
4. Оригинал книжного издания содержит 264 000 знаков. Сколько страниц будет содержать издание, если проектируется формат
60×90/16, второй вариант оформления (Fп.н = 6 1/2×10 1/4 кв.)? Издание набирается гарнитурой Academy кеглем 10 пт, интерлиньяж составляет 12 пт.
5. Оригинал книжного издания содержит 657 000 знаков. Сколько страниц будет содержать издание, если проектируется формат
36
60×84/16, первый вариант оформления (Fп.н = 6 3/4×9 3/4 кв.)? Издание набирается гарнитурой Journal кеглем 8 пт, интерлиньяж составляет 10 пт.
6. Оригинал книжного издания содержит 808 704 знака. Сколько страниц будет содержать издание, если проектируется формат
70×90/32, второй вариант оформления? Издание набирается гарнитурой Peterburg кеглем 8 пт, интерлиньяж составляет 10 пт.
7. Как изменится емкость полосы набора форматом 5 3/4×
×10 1/2 кв., набранной кеглем 10 пт гарнитурой Baltica, если на
этой полосе поместить иллюстрацию форматом 5×6 см2? Интерлиньяж составляет 12 пт. Вокруг иллюстрации по ширине добавить 30 пт.
8. Как изменится емкость полосы набора форматом 6 1/2×
×10 1/4 кв., набранной кеглем 10 пт гарнитурой SchoolBook, если
на этой полосе поместить иллюстрацию форматом 1 1/2×2 1/4 кв.?
Интерлиньяж составляет 12 пт. Вокруг иллюстрации по ширине
добавить 30 пт.
9. Как изменится емкость полосы набора форматом 5 1/4×
×7 3/4 кв., набранной кеглем 9 пт гарнитурой Journal, если на этой
полосе поместить иллюстрацию форматом 1 1/2×2 1/4 кв.? Интерлиньяж составляет 11 пт. Вокруг иллюстрации по ширине добавить 30 пт.
10. Определите объем литературного произведения в учетно-издательских листах, если известно, что издание объемом
7,5 физических печатных листов форматом 60×90/16 содержит
10 страниц с иллюстрациями, заверстанными по полосе в обрез,
14 страниц с иллюстрациями, занимающими половину полосы
набора. Издание оформлено по второму варианту оформления
(Fп.н = 6 1/2×10 1/4 кв.), основной текст набран гарнитурой SchoolBook кеглем 10 пт, интерлиньяж 12 пт.
11. Определите объем литературного произведения в учетно-издательских листах, если известно, что издание объемом
15 физических печатных листов форматом 84×108/32 содержит
34 страницы с иллюстрациями, заверстанными по полосе в обрез,
16 страниц с иллюстрациями, занимающими половину полосы
набора. Издание оформлено по второму варианту оформления
(Fп.н = 5 3/4×9 1/2 кв.), основной текст набран гарнитурой Baltica
кеглем 9 пт, интерлиньяж 11 пт.
37
12. Определите объем литературного произведения в учетноиздательских листах, если известно, что издание объемом 10 физических печатных листов форматом 84×108/32 содержит 32 страницы с иллюстрациями, заверстанными по полосе в обрез. Издание
оформлено по третьему варианту оформления (Fп.н = 5 1/2×9 1/4 кв.),
основной текст набран гарнитурой Peterburg кеглем 9 пт, интерлиньяж 11 пт.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Приведите этапы редакционно-издательского процесса.
2. Расскажите о работах, которые ведутся на каждом этапе
редакционно-издательского процесса.
3. Какие функции выполняют издательства?
4. Какие документы передаются на полиграфическое предприятие для осуществления тиражирования издания?
5. Перечислите работы, выполняющиеся на полиграфических
предприятиях.
6. Приведите типы макетов издания.
7. Назовите определяющие факторы для выбора формата
издания.
8. Приведите варианты оформления издания. Когда они применяются?
9. Какие виды текстов Вы знаете? Какой кегль используется
для разных видов текста?
10. Назовите варианты полос издания.
11. Каким образом рассчитывается емкость полной полосы
набора, спусковой или концевой полосы, полос, содержащих
иллюстрации?
38
Тема 3. ВОСПРОИЗВЕДЕНИЕ
В ПЕЧАТИ ТОНОВЫХ ГРАДАЦИЙ
ПОЛУТОНОВЫХ ОРИГИНАЛОВ
СПОСОБОМ ПЛОСКОЙ
ОФСЕТНОЙ ПЕЧАТИ
1. КЛАССИФИКАЦИЯ ИЗОБРАЗИТЕЛЬНЫХ ОРИГИНАЛОВ
Оригинал — текстовой и/или изобразительный материал,
предназначенный для воспроизведения его в полиграфии.
Основными требованиями полиграфического воспроизведения
текста, кроме передачи точности содержания, являются достаточная его удобочитаемость, простота распознавания отдельных знаков и хорошее зрительное восприятие оттисков.
Основная задача полиграфического воспроизведения изобразительных оригиналов заключается в максимально точной передаче на репродукции всех элементов изображения (штрихов, тонов,
цветов и оттенков) при заданном масштабе его воспроизведения.
Классификация изобразительных оригиналов приведена на
рис. 3.1.
К параметрам изображения относятся оптическая плотность,
яркость и т. д. Оптическая плотность — мера пропускания света
для прозрачных объектов и отражения для непрозрачных. Оптическая плотность для прозрачных изображений равна отрицательному десятичному логарифму коэффициента пропускания, который
равен отношению прошедшего через материал светового потока
к упавшему световому потоку. Для непрозрачных изображений
оптическая плотность равна отрицательному десятичному логарифму относительного коэффициента отражения, который равен
отношению светового потока, отраженного в перпендикулярном
направлении от поверхности образца, к световому потоку, отраженному перпендикулярно от эталонного белого, при условии, что
39
оба образца освещаются, например, под углом 45° световыми потоками одинаковой мощности. С увеличением толщины красочного слоя коэффициент отражения уменьшается.
Изобразительные
оригиналы
Способ
изготовления
Цвет
изображения
Тип подложки
Структура
изображения
рисованые
одноцветные
прозрачные
штриховые
фотографические
многоцветные
непрозрачные
полутоновые
электронные
смешанные
печатные оттиски
Рис. 3.1. Классификация изобразительных оригиналов
Контраст — разность между максимальной и минимальной
оптической плотностью изображения.
Яркость (brightness, intensity, luminance) — объективный параметр излучаемого света, определяющий освещенность или затемненность цвета. Его субъективный аналог — это светлота.
На штриховом оригинале изображение передается точками,
штрихами, линиями, сплошными заливками, имеющими одинаковую яркость. Каждый штриховой оригинал имеет две плотности:
плотность штриха и плотность подложки.
Полутоновый оригинал — изображение, в котором значения
параметра изображения внутри динамического диапазона могут
принимать любые значения и обычно непрерывно переходить от
одного значения к другому.
2. ЭЛЕКТРОННОЕ РАСТРИРОВАНИЕ
Носителем графической информации полутонового оригинала являются тоновые градации изображения. Они зависят от
количества светопоглощающего вещества, из которого состоит
40
изображение. Чем меньше его на оригинале, тем больше данные
участки отражают свет, т. е. являются наиболее светлыми (оптическая плотность их минимальна). И наоборот, при больших количествах вещества свет отражается меньше, т. е. участки темные
(оптическая плотность их максимальна).
Любой полутоновый оригинал, кроме белых участков, называемых «светами», и максимально черных участков, называемых
«тенями», имеет промежуточные тона, например светло-серые, серые, темно-серые. Такой принцип образования промежуточных
тонов в высокой и плоской печати осуществить невозможно, так
как толщина красочного слоя на всех участках оттиска получается
при печатании практически одинаковой.
Для создания градационных переходов в высокой и офсетной
печати используется принцип, называемый автотипным или растровым. Он состоит в том, что изображение разбивается на мелкие
штриховые элементы, расстояние между которыми находится на
пределе разрешающей способности глаза. Оттиск с полученной
печатной формы представляет собой множество мелких штриховых элементов, образованных красочным слоем постоянной
толщины. Они имеют разные размеры, и поскольку глаз не различает их, то участок, занятый крупными элементами, кажется
сплошным и темным, а занятый мелкими — тоже сплошным, но
светлым. При этом градационные переходы достигаются изменением поверхностной концентрации краски, определяемой как
среднее значение ее количества, приходящегося на данную площадку, занятую как штрихами, так и пробельными элементами.
Преобразование полутонового изображения в микроштриховое называется автотипным растрированием. При этом микроштриховое изображение имеет только два уровня оптической
плотности, т. е. является двухградационным (бинарным).
Растрирование может быть осуществлено оптическим или
электронным способами. Для оптического растрирования используются проекционные или контактные растры — оптические приборы, представляющие собой стекла или прозрачные
пленки с нанесенными на них непрозрачными параллельными линиями в виде сетки с различной конфигурацией ее ячеек.
Электронное растрирование осуществляется с помощью программных или аппаратно-программных средств обработки
сигнала изображения, электромеханических (при электронном
41
гравировании) или электрооптических (при лазерной записи)
методов формирования микроштрихов на носителе (фотопленке,
печатной форме).
Структура растрового изображения может быть периодической (регулярной) и случайной (нерегулярной стохастической).
Периодическая растровая структура состоит из растровых
элементов с регулярно повторяющимися расстояниями между
их центрами, образующими ортогональную (иногда гексагональную) решетку. Растровые точки, передающие тональность изображения, — это совокупность микроточек, размер которых равен
диаметру сканирующего пятна при записи изображения на выводном устройстве. Обычно растровые точки полутонового изображения формируются в растровой ячейке, состоящей из 16×16,
12×12 или другого числа строк и столбцов.
К характеристикам периодического растра относятся: форма
растровой точки, угол наклона растровой структуры, линиатура
растра.
Форма растровой точки может быть круглой, овальной, квадратной, неправильной. Круглые и квадратные точки применяются
при репродуцировании черно-белых изображений, а ромбические
и эллиптические — для цветных иллюстраций.
Угол наклона — угол между осью растра и нулевой осью координатной системы (рис. 3.2). В принципе, это угол наклона
между опорным направлением и главной осью растра.
Оси растра
Рис. 3.2. Угол наклона растровой структуры
При использовании регулярного растра на однокрасочных изображениях растровая структура в наименьшей степени
обнаруживается глазом, если она повернута на 45° относительно
42
горизонтали. При изготовлении многокрасочного печатного оттиска при наложении двух периодических структур под малым углом
друг к другу возникает ложный узор, называемый муаром. Поэтому растровые структуры каждой краски поворачивают на определенный угол. Стандарт DIN 16547 устанавливает стандартные углы поворота растровых структур 0, 15, 75 и 135°. Из-за симметрии
угол 135° соответствует углу 45°. Стандартом рекомендуется растрировать под углом 135° наиболее бросающуюся в глаза краску.
Чаще всего это черная краска. Для желтой краски стандартным
является угол в 0°. Две остальные краски можно наносить с углами поворота 15 или 75° (например, для голубой — 15°, для пурпурной — 75°). Несмотря на оптимальные углы поворота, уменьшающие муар, на цветных участках равномерного тона все же
возникают растровые розетки.
Линиатура растра — одна из основных характеристик качества офсетной печати. Она определяется как число строк растровых элементов, приходящееся на единицу длины изображения.
Линиатура растра измеряется в следующих единицах: см–1, лин/см,
lpi (lines-per-inch или линий-на-дюйм). Период растра h определяет расстояние между центрами смежных растровых ячеек, которое
равно размеру растровой ячейки. Период и линиатура растра —
обратно пропорциональные величины.
Значение оптической плотности, передаваемой растровой точкой, определяется процентом заполнения ячейки микроточками,
который называется относительной площадью растрового элемента. Так, растровые ячейки, состоящие из 16×16 элементов, обеспечивают 256 уровней градации оптической плотности, точки,
состоящие из 12×12 микроточек, — 144 уровня, а точки, состоящие из 4×4 микроточки (рис. 3.3), — 16 градаций.
Разрешением устройства называется способность воспроизводить определенное число микроточек на единице длины.
Растрирование, в результате которого образуется периодическая (регулярная) структура, называют амплитудно-модулированным
(АМ-растрированием).
В нерегулярной растровой структуре микроточки, которые
образуют сканирующее пятно при записи изображения, расположены случайным образом. На таком изображении различные
оптические плотности оригинала передаются на оттиске их количеством. В темных участках их больше, чем в светлых.
43
75%
81%
87%
94%
100%
Рис. 3.3. Растровые точки, формируемые в ячейке из 4×4 микроточек
Растрирование, в результате которого образуется стохастическая, или нерегулярная, структура, называют частотно-модулированным (ЧМ-растрированием). На рис. 3.4 для сравнения представлена растровая ячейка с 25%-ным заполнением при амплитудно-модулированном (рис. 3.4, а) и частотно-модулированном
растрировании (рис. 3.4, б).
а
б
Рис. 3.4. Растровая точка с 25%-ным заполнением:
а — при амплитудно-модулированном растрировании;
б — при частотно-модулированном растрировании
44
В третий тип можно выделить гибридные растры, при этом
АМ- и ЧМ-растрирование применяется в зависимости от сюжетного содержания оригинала: светлые и темные тона передаются
ЧМ-растрированием, а остальной диапазон полутонов воспроизводится АМ-растрированием.
Для воспроизведения на выводном устройстве изображения
отдельной полосы издания или полноформатного оттиска на фотоматериале или формном материале цифровую информацию
о шрифтовых знаках и иллюстрациях, содержащихся в полосе,
необходимо преобразовать в так называемую матрицу экспонирования (битовую карту). Матрица экспонирования представляет собой массив данных из нулей и единиц. При этом число столбцов
и строк матриц определяется форматами (горизонтальным l и вертикальным m) и разрешением Res выводного устройства, соответственно равным lRes и mRes. Нули и единицы, которые служат
элементами матрицы, характеризуют наличие (1) или отсутствие
(0) изображения микроточек в растрированном изображении формата l×m. Преобразование информации об изображении в матрицу
экспонирования осуществляет Raster Image Processor (RIP) —
растровый процессор.
3. ОСНОВНЫЕ ПРОЦЕССЫ ВОСПРОИЗВЕДЕНИЯ
МНОГОЦВЕТНЫХ ОРИГИНАЛОВ
Технология обработки текстовой и изобразительной информации включает в себя следующие процессы: набор текста, обработку изображений, верстку, распечатку корректурного оттиска,
растрирование, вывод сформированной полосы на фотоматериал,
фотохимическую обработку. Процесс обработки текстовой и изобразительной информации состоит из трех этапов (рис. 3.5):
1) ввод информации;
2) обработка информации;
3) вывод информации.
Ввод текстовой информации может осуществляться с помощью набора или сканирования текста с последующим распознаванием. К обработке текстовой информации относятся операции выбора шрифта и его кегля, длины строк, размещения окон для
включения в последующем иллюстраций, форматирования, шриф45
тового и композиционного выделения текста, корректуры и сверки.
Корректура — совокупность процессов, назначением которых является исправление ошибок и нарушений технических правил
в наборе посредством специальных корректурных знаков. При применении компьютерного набора и частичной правки с использованием словарей первой корректурой является распечатка с принтера.
Сверка — корректурный процесс, заключающийся в тщательной
проверке по корректурному оттиску исправлений, сделанных в предыдущей корректуре.
Рис. 3.5. Этапы обработки информации
Технологический процесс подготовки изобразительной информации включает следующие этапы:
46
1) создание графического файла изображения;
2) обработку изображения, которую можно разделить на техническую коррекцию (устранение недостатков изображения) и структурное редактирование (изменение содержания изображения);
3) контроль качества изображения;
4) цветоделение — разделение цветного изображения оригинала с помощью светофильтров, селективных источников или автоматизированными оптоэлектронными средствами на отдельные
одноцветные равномасштабные изображения. Частный случай
цветоделения — преобразование цветного изображения, представленного в цветовой модели RGB, в цветовую модель CMYK.
Ввод изобразительного оригинала в компьютер осуществляют
либо посредством цифровой камеры, либо с помощью сканера. Информация поступает дискретно в соответствии с разрешением ввода
и числом уровней градаций. Разрешение ввода определяется как число элементов (пикселей), приходящихся на единицу длины (сантиметр или дюйм). При выборе разрешения сканирования необходимо
учитывать, что данные должны занимать по возможности минимальный объем памяти и при этом воспроизводить мелкие детали.
При этом учитывается также структура изображения и особенности
его воспроизведения. Так, при распознавании изображений разрешение сканирования увеличивают в 4 раза относительно линиатуры вывода изображения, а при воспроизведении изображений, которые будут рассматриваться с расстояния более 1 м (например, плакаты),
разрешение ввода может быть таким же, как и линиатура вывода.
4. ОСНОВНЫЕ РАСЧЕТНЫЕ ФОРМУЛЫ И ЗАДАЧИ
4.1. Принятые обозначения
n — число уровней градаций;
[ ]> — округление до целого в бóльшую сторону;
[ ]< — округление до целого в меньшую сторону;
Res — разрешение выводного устройства, dpi (dots-per-inch
или точек-на-дюйм);
lin — линиатура полиграфического растра, lpi;
h — период растра, мкм;
Sотн — относительная площадь растрового элемента, %;
Nт — количество микроточек в растровой ячейке;
47
a — число строк/столбцов в растровой ячейке;
d — размер микроточки в растровой ячейке;
R — разрешение ввода изображения (сканирования), dpi;
SF (Sampling Factor) — коэффициент качества, учитывающий
потерю информации в процессе ее ввода, обработки и последующего вывода, а также особенности самого изображения, SF = 1–4
(обычно SF = 2);
kм — коэффициент масштабирования изображения в долях
(например, при масштабе 100% kм = 1).
4.2. Расчетные формулы
2
 Res  ;
n=
 lin  >
(3.1)
h = 25 400 / lin ;
S ⋅n
N т = отн ;
100
Res
a=
;
lin
d = h / a;
(3.2)
R = SF · kм · lin.
(3.6)
(3.3)
(3.4)
(3.5)
4.3. Примеры решения типовых задач
Задача 1. По данным рис. 3.6 определите: линиатуру растра;
период растра; общее количество микроточек в растровой ячейке,
если разрешение составляет 1200 dpi; относительную площадь
растрового элемента.
1 мм
Рис. 3.6. Данные для решения задачи
48
Решение. Соответствие между разными единицами измерения
следующее: 1 дюйм = 2,54 см; 1 см = 104 мкм; 1 мкм = 10–4 см.
Из рис. 3.6 определяем, что линиатура растра lin равна 3 лин/мм.
Следовательно, lin = 30 лин/см = 30 · 2,54 lpi ≈ 75 lpi.
Период растра по формуле (3.2) равен 25 400 / 75 ≈ 340 мкм.
Растровая ячейка содержит 16 строк и 16 столбцов. Общее количество микроточек в растровой ячейке составит 162 = 256.
В растровой ячейке заполнено 32 микроточки. Выразив из формулы (3.3) относительная площадь растрового элемента, получим
Sотн = 12,5%.
Задача 2. Линиатура растра составляет 150 lpi. Определите
размер микроточки в растровой ячейке при выводе на печать
с разрешением 600 dpi и 1200 dpi. Нарисуйте растровую точку
с относительной площадью 31% при амплитудно-модулированном
и частотно-модулированном растрировании. Определите возможное число уровней передаваемых градаций.
Решение. Определяем период растра: 25 400 / 150 ≈ 170 мкм.
Определяем количество строк и столбцов в битовой карте
в соответствии с формулой (3.4): 600 / 150 = 4 и 1200 / 150 = 8.
Размер микроточки по формуле (3.5) составит: 170 / 4 = 42,5 ≈
≈ 43 мкм и 170 / 8 = 21,25 ≈ 21 мкм.
Для того чтобы нарисовать растровую точку в растровой ячейке,
необходимо определить количество микроточек в ней и, следовательно, количество уровней градаций по формуле (3.1). Для разрешения 600 dpi n = 16, а для 1200 dpi n = 64. Согласно формуле (3.3),
31%-ная точка будет содержать соответственно 5 и 20 микроточек.
Растровая ячейка будет иметь вид, представленный на рис. 3.7.
а
б
Рис. 3.7. Результат решения задачи
(слева — АМ-растрирование, справа — ЧМ-растрирование):
а — для разрешения печати 600 dpi;
б — для разрешения печати 1200 dpi
49
Задача 3. Рассчитайте линиатуру растра, которая требуется
для передачи 150 оттенков серого на принтере, имеющем разрешение 600 dpi.
Решение. Выразим из формулы (3.1) линиатуру: lin =
= 600 / 12 = 50 lpi.
Res
=
 n
 <
Задача 4. Какое разрешение должно иметь устройство вывода
для передачи 256 оттенков на обложке книги, отпечатанной с линиатурой растра 150 lpi?
Решение. Исходя из выражения (3.1), Res = lin ⋅  n  = 150 ×
× 16 = 2400 dpi.
<
Задача 5. Какое разрешение должно быть у выводного
устройства, чтобы при линиатуре растра 80 лин/см получить
256 градаций?
Решение. Поскольку в задаче линиатура задана не в линиях на
дюйм, а в линиях на сантиметр, то необходимо осуществить переход к дюймам, пользуясь коэффициентом 2,54. Тогда разрешение
будет равно 80 ⋅ 2,54 ⋅ 16 = 3251,2 ≈ 3250 dpi.
Задача 6. Разрешение выводного устройства, например
рекордера, составляет 480 см–1. Число уровней градаций —
65. Вычислите разрешение вывода в dpi. Определите линиатуру
вывода и разрешение сканирования оригинала при масштабе 1:1.
Решение. Разрешение выводного устройства в dpi составит
480 ⋅ 2,54 = 1219 ≈ 1200 dpi.
Линиатуру выражаем из формулы (3.1): 1200 / 65 = 150 lpi.
Зная линиатуру, масштаб и принимая коэффициент качества 2,
по формуле (3.6) определим разрешение сканирования: 2 ⋅ 1 ⋅ 150 =
= 300 dpi.
Задача 7. Определите, сколько пикселей содержит формат А4
(210×297 мм) при выводе фотоформы с разрешением 2540 dpi.
Решение. 2540 / 25,4 = 100 пикселей на 1 мм. В 1 мм2 будет
1002 = 10 000 пикселей.
210 ⋅ 297 ⋅ 10 000 = 6 237 000 000 пикселей.
50
Задача 8. Диапозитив форматом 53×80 мм воспроизводится
в масштабе 1:1 с линиатурой печати 60 лин/см. Определите разрешение сканирования.
Решение. Переведем линиатуру в дюймы: 60 ⋅ 2,54 ≈ 150 lpi.
Тогда, принимая SF = 2, получим разрешение сканирования: 2 ⋅ 1 ×
× 150 = 300 dpi.
4.4. Задачи для самостоятельного решения
1. По данным рис. 3.8 определите: линиатуру растра; период
растра; общее количество микроточек в растровой ячейке, если
разрешение составляет 2400 dpi; относительную площадь растрового элемента и размер микроточки в растровой ячейке.
0,6 мм
Рис. 3.8. Данные для решения задачи
2. По данным рис. 3.9 определите: линиатуру растра; период
растра; общее количество микроточек в растровой ячейке, если
разрешение составляет 1200 dpi; относительную площадь растрового элемента и размер микроточки в растровой ячейке.
1 мм
Рис. 3.9. Данные для решения задачи
3. Линиатура растра составляет 175 lpi. Определите размер микроточки в растровой ячейке при выводе на печать с разрешением
51
2400 dpi. Нарисуйте растровую точку с относительной площадью
50% при амплитудно-модулированном и частотно-модулированном
растрировании. Определите возможное число уровней передаваемых градаций.
4. Линиатура растра составляет 100 lpi. Определите размер
микроточки в растровой ячейке при выводе на печать с разрешением 1200 dpi. Нарисуйте растровую точку с относительной
площадью 5% при амплитудно-модулированном и частотномодулированном растрировании. Определите возможное число
уровней передаваемых градаций.
5. Рассчитайте линиатуру растра, которая требуется для передачи 196 уровней градаций на принтере, имеющем разрешение
1200 dpi.
6. Рассчитайте линиатуру растра, которая требуется для передачи 100 уровней градаций на принтере, имеющем разрешение 600 dpi.
7. Какое разрешение должно иметь устройство вывода для
передачи 256 оттенков на вклейке, отпечатанной с линиатурой растра 133 lpi?
8. Какую линиатуру воспроизводит устройство вывода при
передачи 64 оттенков на визитке, отпечатанной с разрешением
600 dpi?
9. Какое разрешение должно быть у выводного устройства,
чтобы при линиатуре растра 60 лин/см получить 256 градаций?
10. Какое разрешение должно быть у выводного устройства,
чтобы при линиатуре растра 40 лин/см получить 100 градаций?
11. Разрешение вывода составляет 1200 dpi. Определите линиатуру растрирования для передачи 100 уровней градации.
12. Разрешение вывода составляет 1440 dpi. Определите линиатуру растрирования для передачи 256 уровней градации.
13. Разрешение выводного устройства составляет 1400 см–1.
Число уровней градаций — 256. Вычислите разрешение вывода
в dpi. Определите линиатуру вывода и разрешение сканирования
оригинала при его воспроизведении в масштабе 200%.
14. Определите, сколько пикселей содержит формат А5 (150×
×210 мм) при выводе фотоформы с разрешением 1200 dpi.
15. Оригинал форматом 130×180 мм воспроизводится в масштабе 150% с линиатурой печати 65 лин/см. Определите разрешение сканирования.
52
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Дайте определение штрихового оригинала и приведите его
параметры.
2. Приведите требования, предъявляемые к воспроизведению
штрихового оригинала.
3. Дайте определение полутонового оригинала и приведите его
параметры.
4. От чего зависит число уровней градации при воспроизведении изображения?
5. Что такое муар? Как можно уменьшить его влияние?
6. Сформулируйте основную задачу полиграфического воспроизведения изобразительного оригинала.
7. Нарисуйте технологическую схему подготовки полутонового многоцветного оригинала для его воспроизведения с помощью
офсетной печати.
8. Что такое растрирование? Почему необходимо осуществлять растрирование для воспроизведения оригинала в офсетной
печати?
9. Почему растровые точки имеют разный размер при амплитудно-модулированном растрировании?
10. В каком устройстве осуществляется растрирование?
11. Как рассчитать количество полутонов, которые будут воспроизведены при печатании, если известна разрешающая способность выводного устройства и линиатура растра?
53
Тема 4. ИЗГОТОВЛЕНИЕ
ФОТОФОРМ ПО ТЕХНОЛОГИИ
«КОМПЬЮТЕР – ФОТОФОРМА»
1. ОБЩИЕ СВЕДЕНИЯ О ТЕХНОЛОГИИ
«КОМПЬЮТЕР – ФОТОФОРМА»
Согласно международному стандарту ISO (International
Standards Oranization — Международная организация по стандартизации), фотоформами называются аналоговые оптические
средства хранения тексто-изобразительной информации, предназначенные для переноса изображения на формные пластины или
цилиндры. Существует также понятие фотоформы как носителя
видимого изображения на прозрачном материале, подготовленного
для копирования к полиграфическому воспроизведению оригинала
с целью изготовления печатной формы.
В настоящее время в основном применяется цифровая технология изготовления фотоформ, использующая поэлементную лазерную запись информации на светочувствительные фотопленки.
Такая технология получила название «компьютер – фотоформа»
(Computer-to-Film, CtF). В этом случае формат фотоформы обычно
равен (по площади) формату печатной формы. Такая фотоформа
называется цельнопленочной. При необходимости компоновки отдельных элементов (например, полос) на фотоформе, равной формату печатной формы, монтаж осуществляется по специальной
программе в компьютерной издательской системе в соответствии
со схемой раскладки и спуска полос. Раскладкой называется
расстояние между полосами, оно выбирается заранее в соответствии с действующей нормативной документацией. Спуском полос
называется расстановка полос издания таким образом, чтобы
обеспечить правильную последовательность страниц в издании
после его печатания, фальцовки и комплектовки. Если спуск полос
осуществляют механически, то он называется ручным, а если автоматически, т. е. в специальной программе, то электронным.
54
Схема изготовления фотоформ по технологии CtF представлена на рис. 4.1.
Спуск полос
Ручной
Электронный
Запись PS-файла
Интерпретация данных в RIP
Экспонирование в ФНА
Химико-фотографическая обработка
Рис. 4.1. Схема изготовления фотоформ по технологии CtF
Экспонирование — процесс воздействия дозированного излучения регламентированного спектрального диапазона на светочувствительный слой материала. В результате получается скрытое фотографическое изображение. Скрытым изображением называется
изображение, невидимое глазом. Экспонирование осуществляется
в фотовыводном устройстве, называемом также фотонаборным автоматом (ФНА).
Химико-фотографическая обработка полученного при экспонировании на фотопленке скрытого изображения включает следующие операции: проявление, промывку, фиксирование, промывку
и сушку. Проявление — преобразование скрытого фотографического изображения в видимое изображение — является типичным
окислительно-восстановительным процессом. Оно обычно осуществляется в водных растворах-проявителях, главную часть которых составляет проявляющее вещество (например, органические
55
восстановители: метол, гидрохинон и др.). После проявления
изображение нельзя выносить на свет, так как в светочувствительном материале еще остались частицы непроэкспонированного вещества, на которые проявитель не оказывает никакого воздействия. Фиксирование — обработка проявленного фотоматериала
фиксирующим раствором (на основе тиосульфата натрия), в результате чего из слоя удаляются частицы непроэкспонированного вещества. Реакция фиксирования — это реакция комплексообразования, в результате которой нерастворимые соединения
переходят в раствор. Фиксирование позволяет получить стойкое
видимое изображение.
2. ОБОРУДОВАНИЕ
ДЛЯ ИЗГОТОВЛЕНИЯ ФОТОФОРМ
Для выполнения операций изготовления фотоформ по технологии «компьютер − фотоформа» используется следующее оборудование:
− растровый процессор (RIP) — для интерпретации данных
и их передачи в ФНА);
− фотовыводное устройство — для получения скрытого фотографического изображения на фотопленке;
− проявочный процессор — для химико-фотографической обработки скрытого фотографического изображения.
В современных ФНА для формирования изображения используется принцип сканирования световым лучом, сфокусированным
на плоскости фотоматериала в пятно малого размера. ФНА позволяет получать на фотопленке растрированное изображение, содержащее на полях приводочные метки, шкалы и другую информацию, необходимую для печати.
Проявочный процессор может быть подсоединен к ФНА (установка on-line) или установлен автономно для обработки фотопленок, экспонированных в нескольких ФНА (установка off-line).
В этом случае необходима темная комната.
ФНА включает:
1) систему управления;
2) схему построения, которая определяет характер размещения и транспортирования фотоматериала;
56
3) способ развертки изображения;
4) систему экспонирования, в которую входят источник света
и устройство перемещения светового пятна по площади пленки.
К основным техническим характеристикам ФНА относятся:
1) формат записи;
2) разрешение ФНА и размер записываемой микроточки;
3) повторяемость — максимальное несовмещение точек по
формату на определенном количестве подряд выведенных фотоформ;
4) скорость записи — количество сантиметров экспонированного фотоматериала максимальной ширины для конкретного ФНА
в минуту (см/мин).
3. СПУСК ПОЛОС
Схема спуска полос представляет собой чертеж, на котором
изображены линии, показывающие расположение сгибов, и проставлены колонцифры на каждой полосе. К необходимым сведениям для выполнения спуска полос относятся:
1) формат и тип издания;
2) число страниц в тетради;
3) формат печатной машины, который определяется как максимальный формат бумаги для печатания;
4) формат бумажного листа;
5) способ переворота бумажного листа. При печатании на
листовой печатной машине лист запечатывается за два прогона сначала с лица, а затем с оборота. После первого прогона
лист переворачивается, причем переворачиваться он может поразному: вдоль передних упоров, вдоль бокового упора и, наконец, с вращением. На рис. 4.2, а показан переворот листа вокруг
оси, соответствующей направлению печати, боковые кромки
меняются местами, передняя кромка остается без изменений.
На рис. 4.2, б переворот листа осуществляется вокруг оси печатного цилиндра, перпендикулярной направлению печати, передняя
и задняя кромка листа меняются местами; боковая кромка остается без изменений;
6) вариант фальцовки;
7) вид комплектовки блока из тетрадей;
57
8) с какой формы (с той же или с другой) печатают на оборотной стороне бумажного листа. В зависимости от этого фактора
спуски называются «на оборот другая форма» (НДФ) или «на оборот своя форма» (НСФ).
Направление печати
Направление печати
а
б
Рис. 4.2. Способы переворота листа:
а — по направлению печати; б — перпендикулярно направлению печати
Спуск НДФ применяют при печатании изданий на рулонных
машинах или если формат машины не может вместить все полосы
будущей тетради. В этом случае сначала бумажный лист запечатывается с лицевой стороны с одной печатной формы, затем он переворачивается и запечатывается с обратной стороны с другой печатной формы. Таким образом, для каждой печатной секции требуется
две печатные формы: одна — для лица, а другая — для оборота.
Пример расстановки полос на печатной форме офсетной печати по схеме «на оборот другая форма» для печати брошюры объемом 8 страниц показан на рис. 4.3. При печатании с формы I на 1-й
стороне листа печатаются 4 полосы (1, 4, 5, 8) и при печатании с
формы II на оборотной стороне листа печатаются тоже 4 полосы,
но другие (2, 3, 6, 7). Из бумажного листа, запечатанного таким
способом, получается одна тетрадь объемом 8 страниц.
При печати «на оборот своя форма» печатный лист делится
на две половины, правую и левую. На одной половине листа,
например, на правой, печатается лицо, на левой — оборот. Таким
образом, получается, что лицо и оборот оказываются на одной
стороне печатного оттиска. Когда одна половина листов отпечатана, печатник поворачивает листы и печатает оборот, не меняя пе58
чатную форму. При этом оборот листа оказывается на месте уже
отпечатанного лица, то же самое и для обратной стороны. Затем
запечатанный бумажный лист разрезается по линии АБ (рис. 4.4)
и каждая половинка листа фальцуется. В результате получаются
две одинаковые тетради объемом 8 страниц.
Рис. 4.3. Схема книжного спуска НДФ для восьми полос:
г-г — линия головок; к-к — линия корешков
Правила проверки спуска полос:
1) рядом с первой полосой тетради по корешковому полю всегда стоит последняя;
2) рядом с четной полосой через корешковое или головное
поле стоит нечетная;
3) сумма двух рядом стоящих полос по «корешку» — величина постоянная для данного спуска и равна сумме первой и последней полос тетради;
4) если спуск разделить на четверти, то в пределах одной четверти (например, слева на рис. 4.4) последовательное возрастание
59
номеров полос дает движение против часовой стрелки, а в пределах другой четверти (на рис. 4.4 справа) — по часовой стрелке.
Б
Рис. 4.4. Схема книжного спуска НСФ для восьми полос:
г-г — линия головок; к-к — линия корешков; АБ — линия разрезки
4. ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ
СОСТАВНОЙ МОНТАЖНОЙ ФОТОФОРМЫ
Технология изготовления составной монтажной фотоформы
предусматривает компоновку нескольких фотоформ (размеры
которых равны формату полосы набора) в одну большую фотоформу на формат печати. Процесс осуществляют вручную в несколько стадий:
1) изготовление макета (не путать с макетом издания в редакционно-издательском процессе). Макет — это набор тетрадей, количество и объем которых точно соответствует будущему изданию. В макете строго задано количество сгибов в каждой тетради
и их последовательность, объемы тетрадей и их положение относительно всего блока;
2) разметка (вычерчивание) плана монтажа. План монтажа —
это макет печатного листа, по которому ведется монтаж негативов
или диапозитивов для последующего изготовления печатной формы
и на котором точно указывают положение каждой полосы, ее границ,
полей, место каждого изображения, текста, а также меток (рис. 4.5);
60
3) собственно монтаж фотоформ — размещение на монтажной основе в соответствии с планом монтажа отдельных фотоформ
и их приклеивание к монтажной основе.
Средняя вертикальная
линия первого фальца
Линия третьего фальца
Контрольные шкалы
печатного процесса
Метка приводки
Формат печатного
листа
Линия второго фальца
Конечный формат
брошюры
Полоса с текстом
и иллюстрациями
Линия клапана
Клапан
Край печатной Метка наклада
формы
Передняя кромка листа
Рис. 4.5. Макет монтажа фотоформ для лицевой стороны 16-полосной брошюры
Макет изготавливают путем последовательного фальцевания
тетрадей, в зависимости от числа страниц в издании, способа комплектовки блока и объема самих тетрадей, что определяется форматом печатного поля в печатной машине, типом бумаги (массой
ее квадратного метра) и видом издания.
Для изготовления одной тетради необходимо выполнить фальцовку листа в определенной последовательности на заданное количество сгибов. При ручной фальцовке первый и последующий
сгибы формируются следующим образом: лист располагают альбомно, фальц образуется путем сгибания листа от правой стороны
листа к левой. Полученный сгиб закрепляют и вращают сфальцованный в один сгиб лист по часовой стрелке, чтобы опять получить альбомную ориентацию бумажного листа. Далее лист опять
сгибают аналогично формированию первого сгиба, поворачивают
и т. д. Максимальное количество сгибов в тетрадях не превышает
четырех. При машинной фальцовке первые три сгиба формируются
61
аналогично ручному способу. Для четвертого сгиба перед поворотом листа по часовой стрелке его перекладывают слева направо,
и только после этого поворачивают.
Полученную тетрадь последовательно нумеруют, расставляя колонцифры и подрезая концевые петли (но не до конца), чтобы обеспечить доступ ко всем страницам тетради. Набор тетрадей, точно соответствующий количеству страниц в издании, называется макетом.
Монтаж фотоформ, также как и разметка плана монтажа, выполняется на монтажном столе. Для изготовления плана монтажа
на монтажную основу укладывают пленку на прозрачной основе
с миллиметровой сеткой, которую закрепляют липкой лентой, а затем на нее помещают лист тонкой полупрозрачной бумаги, которую также закрепляют липкой лентой.
При разметке плана монтажа фотоформ для плоской офсетной
печати на листовых машинах выполняются следующие операции:
1) вычерчиваются средние линии;
2) рисуются линии головок и корешков, и от них откладываются соответствующие размеры полей до обрезки. Если в издании
используется клеевое бесшвейное скрепление, то в корешковое
поле добавляется 4 мм;
3) чертятся точные контуры полос согласно их размерам;
4) наносятся метки для обрезки (величина переднего и нижнего полей после обрезки будет на 5 мм меньше, полученные значения откладывают от границ полос набора в виде пунктирных линий, на пересечении которых наносят метки для обрезки);
5) при комплектовке издания подборкой (тетради последовательно накладываются друг на друга) на корешке тетради между первой и последней страницами отводится место для корешковых меток;
6) за пределами обрезных полей наносятся метки для фальцовки;
7) отмечается место для сигнатуры и нормы;
8) наносятся линии для шкал оперативного контроля формного и печатного процессов за краем обрезного поля на расстоянии
3 мм от линии обрезки;
9) резервируется место для паспорта издания на расстоянии
3 мм от линии обрезки.
При самом монтаже выполняют следующие операции:
1) на расчерченный план монтажа укладывается монтажная
основа (астралон) и приклеивается к столу липкой лентой;
62
2) в соответствии с макетом выклеиваются полосы издания
(для плоской офсетной печати — эмульсионным слоем вверх
в зеркальном отображении);
3) приклеиваются метки фальцовки, обрезки, приводки,
норма, сигнатура, шкалы контроля, паспорт издания. Шкалы состоят из отдельных элементов, по воспроизведению которых контролируют точность градационной передачи и цветопередачи
на форме и оттиске. Паспорт издания включает следующую информацию: название издания, номер заказа, цвет краски, лицевая
или оборотная сторона оттиска, фамилию исполнителя, дату
изготовления.
Монтаж фотоформ многокрасочного издания начинают с «рисующей» краски — голубой или черной. Монтажи для последующих красок выполняют по монтажу рисующей краски, на который накладывают чистый лист монтажной основы, совмещая
среднюю линию, закрепляют липкой лентой или укладывают
на штифты и тоже закрепляют липкой лентой. Фотоформы последующих красок совмещают точно с помощью лупы по меткам-крестам и приклеивают к основе. Техника проведения монтажа та же.
5. ОСНОВНЫЕ РАСЧЕТНЫЕ ФОРМУЛЫ И ЗАДАЧИ
5.1. Принятые обозначения
Ст — количество полос в тетради;
nтетр — порядковый номер тетради;
К1п — значение колонцифры (порядкового номера) первой полосы тетради;
Кп.п — значение колонцифры последней полосы тетради;
nсг — количество сгибов;
nп.фф — количество полос на фотоформе;
Nфф — количество фотоформ.
5.2. Расчетные формулы
К1п = Ст(nтетр – 1) + 1;
(4.1)
63
Кп.п = Ст · nтетр;
(4.2)
nсг = log 2 С т − 1 ;
(4.3)
N 
N фф =  стр  ⋅ kср .
 nп.фф  >
(4.4)
5.3. Примеры решения типовых задач
Задача 1. Постройте спуск полос по схемам НСФ и НДФ для
третьей тетради книжного издания, комплектуемого подборкой.
Объем тетрадей составляет 8 страниц.
Решение. 1. Определяются номера первой и последней полос
тетради. Если издание комплектуется подборкой, то значение колонцифры первой полосы тетради определяется по формуле (4.1):
8 ⋅ (3 – 1) + 1 = 17.
Значение колонцифры последней полосы тетради определяется по формуле (4.2): 8 ⋅ 3 = 24.
Следовательно, на первой полосе третьей тетради должна
стоять колонцифра 17, на последней — 24.
2. Для построения спуска НСФ строится сетка схемы спуска
для 8 полос (рис. 4.4), на ней указываются линии «головок» (г-г),
линии «корешков» (к-к), линия разрезки (АБ).
3. Составляется макет тетради (модель тетради, которая должна получиться после печатания, фальцовки и расстановки номеров страниц).
4. Макет разворачивается и кладется рядом с сеткой схемы
спуска.
5. Колонцифры 17, 20, 21, 24 зеркально переносятся с одной
стороны макета (с «лица») в одну половину схемы спуска.
6. Макет переворачивается слева направо, и колонцифры 18,
19, 22, 23 с «оборота» макета переносятся во вторую половину
схемы спуска. На рис. 4.6 показана схема книжного спуска 8 полос
НСФ для третьей тетради.
7. Проверяется правильность построения спуска полос:
– рядом с первой полосой через корешковое поле стоит последняя полоса спуска (17 и 24);
– рядом с четной полосой через корешковое или головное поле
стоит нечетная (17 и 24, 23 и 18, 19 и 22, 21 и 20);
64
– сумма колонцифр двух смежных полос через корешковое
поле равняется сумме колонцифр первой (17) и последней (24)
полос этого спуска (17 + 24 = 41, 23 + 18 = 41, 19 + 22 = 41, 20 +
+ 21 = 41);
– в пределах первой четверти последовательное движение
по номерам полос (17, 18, 19, 20) дает движение против часовой стрелки, а для другой четверти (полосы 21, 22, 23, 24) — по
часовой стрелке.
Б
Рис. 4.6. Расположение 8 полос на печатной форме по схеме НСФ
для третьей тетради
При построении книжного спуска 8 полос по схеме НДФ
для получения такой же двухсгибной тетради нужно иметь две
сетки схемы спуска для двух форм, состоящих из четырех полос.
При заполнении сетки схемы одна сторона макета будет соответствовать одной форме, другая сторона — второй форме (рис. 4.7).
к
форма
форма
Рис. 4.7. Расположение 8 полос на печатной форме по схеме НДФ
для третьей тетради
65
Задача 2. Составьте схему спуска полос для первой тетради издания форматом 84×108/32, если известно, что размер печатного поля машины равен 1/2 формата издания, объем тетрадей
32 страницы.
Решение. При решении данной задачи в первую очередь необходимо определить, сколько полос издания размещается на спуске.
Исходя из условия, формат печатной машины не равен формату
издания. Поскольку задано, что размер печатного поля машины
в 2 раза меньше формата издания, то это означает, что число полос
на спуске будет в 2 раза меньше, т. е. 32 / 2 = 16.
Тетрадь — это сфальцованный бумажный лист. Бумажный
лист включает полосы лицевой стороны спуска и оборотной.
В нашем случае объем тетради в 2 раза больше числа полос на
спуске. Это означает, что мы должны нарисовать спуск полос по
схеме НДФ, т. е. 16 полос на I форме и 16 полос на II форме.
Чтобы составить спуск полос, необходимо сфальцевать тетрадь. Количество сгибов определяется из выражения (4.3):
log 2 32 − 1 = 5 − 1 = 4 .
Результат для первой тетради представлен на рис. 4.8.
14
19
22
2
31
26
II форма
к
11
16
17
9.
24
4
29
28
6.
5
27
10
г
к
30
к
г
3
к
23
г
к
18
8
I форма
к
15
25
12
32
21
г
1
20
к
13
к
г
г
7
г
г
Рис. 4.8. Расположение 16 полос на печатной форме по схеме НДФ
для 32-страничной тетради
Задача 3. Составьте схему спуска полос для 4-й тетради
издания форматом 60×84/16, если известно, что размер печатного
поля машины равен полному формату издания, объем тетрадей
16 страниц.
Решение. В данном случае формат издания и формат печати
совпадают. Это означает, что на спуске будет 16 полос (в соответствии с долей печатного листа). Так как заданный объем тетради
66
совпадает с количеством полос на спуске, это означает, что спуск
ведется по схеме НСФ.
Определим номер первой колонцифры для 4-й тетради по
формуле (4.1): 16 ⋅ (4 – 1) + 1 = 49.
Значение колонцифры последней полосы тетради определяется по формуле (4.2): 16 ⋅ 4 = 64.
Количество сгибов в тетради по выражению (4.3) будет равно 3.
Результат представлен на рис. 4.9.
Б
Рис. 4.9. Расположение 16 полос
на печатной форме по схеме НСФ
для четвертой тетради
Задача 4. Найдите количество фотоформ в издании форматом 60×90/16, объемом 192 страницы, если известно, что красочность издания составляет 4+4, формат фотоформы равен половине формата издания. Нарисуйте схему электронного спуска
полос для первой тетради блока. Определите количество страниц
в тетради.
Решение. Формат фотоформы равен половине формата издания. Это означает, что количество полос на фотоформе (как и на
спуске) будет меньше доли издания в 2 раза, т. е. 16 / 2 = 8 полос.
Всего в издании 192 страницы. В формуле (4.4) kср — средняя
красочность издания. Тогда общее количество фотоформ составит:
(192 / 8) ⋅ 4 = 24 ⋅ 4 = 96.
На электронном спуске полос можно расположить полосы
как по схеме НСФ, так и НДФ. Однако учитывая, что для издания
оптимальным является снижение числа тетрадей, то более рациональным будет применение спуска по схеме НДФ (рис. 4.10).
67
Общее количество страниц в тетради для спуска НДФ получается 8 + 8 = 16 страниц.
Рис. 4.10. Схема спуска полос по схеме НДФ
5.4. Задачи для самостоятельного решения
1. Постройте спуск полос по схемам НСФ и НДФ для третьей
тетради книжного издания, комплектуемого подборкой. Объем
тетрадей составляет 16 страниц.
2. Постройте спуск полос по схемам НСФ и НДФ для пятой
тетради книжного издания, комплектуемого подборкой. Объем
тетрадей составляет 32 страницы.
3. Составьте схему спуска полос для первой тетради издания
форматом 60×90/16, если известно, что размер печатного поля машины равен полному формату издания, объем тетрадей 32 страницы.
4. Составьте схему спуска полос для первой тетради издания форматом 60×84/16, если известно, что размер печатного по68
ля машины равен половине формата издания, объем тетрадей
16 страниц.
5. Составьте схему спуска полос для первой тетради издания
форматом 60×84/16, если известно, что размер печатного поля машины равен полному формату издания, объем тетрадей 16 страниц.
6. Составьте схему спуска полос для первой тетради издания
форматом 84×108/32, если известно, что размер печатного поля машины равен 1/4 формата издания, объем тетрадей составляет
16 страниц.
7. Составьте схему спуска полос для первой тетради издания
форматом 84×108/32, если известно, что размер печатного поля
машины равен 1/4 формата издания, объем тетрадей составляет
8 страниц.
8. Составьте схему спуска полос для десятой тетради издания
форматом 70×100/32, если известно, что размер печатного поля машины равен полному формату издания, объем тетрадей 32 страницы.
9. Составьте схему спуска полос для второй тетради издания
форматом 60×84/16, если известно, что размер печатного поля машины равен полному формату издания, объем тетрадей 16 страниц.
10. Найдите количество фотоформ в издании форматом 60×84/16,
объемом 352 страницы, если известно, что красочность издания
составляет 1+1, формат фотоформы равен 1/4 формата издания.
Нарисуйте схему электронного спуска полос для третьей тетради
блока. Определите количество страниц в тетради.
11. Найдите количество фотоформ в издании форматом 70×95/32,
объемом 336 страниц, если известно, что красочность издания
составляет 2+2, формат фотоформы равен половине формата издания. Нарисуйте схему электронного спуска полос для первой тетради блока. Определите количество страниц в тетради.
12. Найдите количество фотоформ в издании форматом 75×100/32,
объемом 480 страниц, если известно, что красочность издания
составляет 4+2, формат фотоформы равен половине формата издания. Нарисуйте схему электронного спуска полос для седьмой тетради блока. Определите количество страниц в тетради.
13. Найдите количество фотоформ в издании форматом 60×90/16,
объемом 10 физических печатных листов, если известно, что
красочность издания составляет 2+2, формат фотоформы равен
1/4 формата издания. Нарисуйте схему электронного спуска
69
полос для пятой тетради блока. Определите количество страниц
в тетради.
14. Найдите количество фотоформ в издании форматом 70×100/32,
объемом 384 страницы, если известно, что красочность издания
составляет 4+1, формат фотоформы равен 1/4 формата издания.
Нарисуйте схему электронного спуска полос для первой тетради
блока. Определите количество страниц в тетради.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Что такое монохроматическое излучение?
2. Какой источник света имеет монохроматическое излучение?
3. Что такое экспозиция?
4. Что позволяет записывать изображение в фотовыводном
устройстве с большой скоростью?
5. От чего зависит оптическая плотность изображения на фотопленке, полученная после ее проявления?
6. Какая длина волны у лазерных диодов инфракрасного излучения?
7. Какая длина волны у видимого красного излучения?
8. Какая точка изображения называется жесткой?
9. Какой источник излучения используется чаще всего в последних моделях фотовыводных устройств и почему?
10. Каково разрешение лучших фотовыводных устройств капстанового типа?
11. Что такое повторяемость, и каково ее значение для фотовыводных устройств с внутренним барабаном?
12. В чем состоит основной недостаток капстановых ФНА?
70
Тема 5. ИЗГОТОВЛЕНИЕ
ПЕЧАТНЫХ ФОРМ
1. КЛАССИФИКАЦИЯ ПЕЧАТНЫХ ФОРМ
И МЕТОДЫ ИХ ЗАПИСИ
1.1. Классификация печатных форм
Официально утвержденной классификации печатных форм
не существует, поэтому приведенная на рис. 5.1 схема является
условной и вытекает из классификации современных видов и способов печати.
Рис. 5.1. Классификация печатных форм классических и специальных
способов печати
71
Печатные формы, используемые для тиражирования текстовой
и изобразительной информации, можно классифицировать по следующим признакам (рис. 5.1):
– знаковая природа информации — текстовые формы, содержащие только текстовую информацию; изобразительные формы, содержащие только изобразительную информацию; текстоизобразительные формы, содержащие текстовую и изобразительную информацию;
– способы и виды печати — формы высокой (типографской
и флексографской), плоской офсетной (с увлажнением и без увлажнения пробельных элементов), глубокой и специальных способов печати;
– метод записи информации на формные материалы —
изготовленные форматной записью (информация переносится одновременно на всю площадь поверхности формного материала —
пластины или цилиндра) и изготовленные поэлементной записью
(информация переносится последовательно на очень небольшие
участки площади).
Кроме того, в зависимости от назначения печатные формы
часто подразделяют на пробные, которые применяются в технологии пробной печати, и тиражные, используемые для печатания определенного числа экземпляров одного и того же издания — тиража.
Четкость границы между пробельными и печатающими элементами является показателем качества печатной формы. Максимальное количество оттисков, которое можно получить в процессе
печатания до разрушения (размывания) четкости этой границы,
носит название тиражестойкости печатной формы.
1.2. Методы записи
Существует два метода записи информации на формный материал: форматная и поэлементная (рис. 5.2).
Среди технологий форматной записи наибольшее распространение получило контактное копирование (светокопирование)
информации с фотоформ на формные пластины (реже цилиндры),
покрытые специальными светочувствительными слоями. Технология проекционного экспонирования с репродуцируемых оригиналмакетов (РОМ) в настоящее время не применяется.
72
Поэлементная запись может осуществляться с РОМ или промежуточных вещественных оригиналов по аналоговой схеме (считывание оригинала и запись информации на формный материал),
например электромеханическое гравирование форм глубокой печати. Однако наиболее передовыми являются цифровые технологии,
в которых наибольшее развитие получили лазерные экспонирующие устройства. При световом лазерном экспонировании в зависимости от природы светочувствительного слоя происходят фотохимические или электрофотографические процессы. Тепловое
воздействие лазера может вызывать физико-химические превращения в очень тонких термочувствительных слоях или изменять
их агрегатное состояние с последующим удалением с поверхности, разделяя ее на печатающие и пробельные элементы. Тепловое
лазерное воздействие на поверхность формного материала или относительно толстые покрытия с последующим изменением их агрегатного состояния или удалением материала называется лазерным гравированием.
Рис. 5.2. Методы записи информации в формном процессе
73
Форматная запись является пока еще ведущей технологией
в формных процессах высокой (типографской и флексографской)
и плоской офсетной печати. Поэлементная запись методом лазерного гравирования используется для изготовления форм глубокой
и флексографской печати, а лазерное (световое и тепловое) воздействие — для изготовления форм плоской офсетной и глубокой печати. При изготовлении флексографских форм применяют также
тепловое воздействие лазера, удаляющее тонкие покрытия (масочные слои) формных пластин.
1.3. Способы изготовления печатных форм
Печатные формы основных видов печати можно изготавливать
следующими способами:
1) фотомеханическим;
2) электронно-механическим гравированием;
3) диффузионным переносом;
4) электрофотографическим.
Фотомеханический способ (ФМС, рис. 5.3) включает фоторепродукционный процесс, предназначенный для изготовления фотоформ, копировальный и формный процессы.
Рис. 5.3. Схема воспроизведения информации фотомеханическим способом
Перенос (в масштабе 1:1) текстовой и изобразительной информации с фотоформы на формную пластину называется копировальным процессом. Он осуществляется посредством экспонирования светочувствительного слоя формной пластины, вызывая
в нем соответствующие изменения.
74
Светочувствительный слой, называемый также копировальным,
представляет собой тонкую полимерную пленку, которая изменяет
свою растворимость под действием актиничного (т. е. оказывающего
воздействие) излучения. Копировальные слои обладают очень низкой светочувствительностью и только к излучениям определенного
диапазона длин волн. Поэтому для их экспонирования применяют
мощные источники излучения. Их разделяют в зависимости:
1) от полярности получаемых на копии изображений по отношению к фотоформе;
2) состава слоя;
3) вида проявляющего раствора и др.
По полярности получаемых на копии изображений слои могут
быть позитивными, негативными и реверсивными (позитивнонегативными).
Позитивный слой, нанесенный на подложку (рис. 5.4, а), до экспонирования нерастворим (например, в щелочных растворах). В результате экспонирования через фотоформу происходит фотодеструкция (разрушение) полимера под прозрачными участками фотоформы,
и они становятся растворимыми. После проявления копии на пластине
получается изображение, позитивное по отношению к фотоформе.
Негативный слой (рис. 5.4, б) до экспонирования является растворимым (например, в воде или щелочных растворах), но под воздействием актиничного излучения, вследствие фотоструктурирования освещенных участков слоя, их растворимость резко уменьшается (слой задубливается). После проявления оставшиеся участки слоя
создают негативное изображение по отношению к фотоформе.
Кроме регистрации информации копировальный слой может
выполнять другие функции. Например, при изготовлении монометаллических форм плоской офсетной печати он образует гидрофобные печатающие элементы.
Процесс изготовления печатных форм включает две основные
стадии:
1) контактное экспонирование светочувствительного слоя
через фотоформу (негатив или диапозитив);
2) удаление слоя (проявлением или вымыванием) с будущих
пробельных элементов формы.
Необходимыми элементами осуществления процесса являются: фотоформы, формные пластины, устройства для экспонирования и обработки копий.
75
При выборе фотоформы соответствующей полярности учитывается тип используемого копировального слоя и технология процесса изготовления печатной формы.
Рис. 5.4. Получение изображений на позитивном (а) и негативном (б) слоях:
1 — подложка; 2 — копировальный слой; 3 — фотоформа
Формная пластина представляет собой тонкую (0,15–0,80 мм)
металлическую или полимерную подложку, на которой находится
регистрирующий информацию светочувствительный копировальный слой и, во многих случаях, другие вспомогательные слои.
Толщина копировального слоя может быть различной. Наиболее
часто используемые для формных пластин плоской офсетной печати слои имеют толщину 1–3 мкм.
Для изготовления фотополимерных форм высокой (типографской и флексографской) печати на формных пластинах расположены более толстые светочувствительные слои (от 0,5 до 6,5 мм и
выше). Их обычно называют фотополимеризуемыми, т. е. изготовленными из фотополимеризуемой композиции. Они не только выполняют функцию регистрирующего слоя, но и образуют рельефные печатающие элементы, а часто и основу печатной формы.
Экспонирующие устройства — копировальные станки (часто
называемые копировальными рамами), а также еще применяемые
копировально-множительные машины — обеспечивают необходимый контакт между фотоформой и светочувствительным слоем
пластины и дозированную экспозицию актиничным для слоя излучением. Основными источниками излучения являются мощные
76
металлогалогенные, ультрафиолетовые трубчатые лампы и др. Помимо мощности и определенного спектра излучения к источникам
также предъявляют требования создания равномерной освещенности по всей площади поверхности формной пластины, параллельности потока излучения, а также отсутствия в спектре излучения
длины волны 300 нм, которая вызывает тепловой эффект. Существует большое разнообразие копировальных рам, различающихся
форматами и степенью автоматизации выполнения операций, но
принцип их работы одинаков и понятен из рис. 5.5. Контакт между
пластиной и фотоформой должен быть плотным, что обеспечивается вакуумом.
Устройства для обработки копий (проявочные процессоры)
предназначены для механизированной или автоматизированной
обработки формных пластин после экспонирования. Проявочные
процессоры состоят из следующих секций: проявления — для удаления участков копировального слоя с поверхности формной пластины, промывки водой, гуммирования — нанесения защитного
коллоида для предохранения пробельных элементов от окисления
кислородом воздуха, и сушки.
Для повышения тиражестойкости изготовленных печатных
форм их термически обрабатывают в печах при температуре 180–
200 °С. При такой температуре происходит дополнительная сшивка полимера, что повышает номинальную тиражестойкость печатных форм в 2,5–3 раза.
Помимо фотомеханического способа в настоящее время применяются и другие технологии изготовления печатных форм.
5
Рис. 5.5. Схема копировальной рамы:
1 — резинотканевый коврик; 2 — формная пластина; 3 — фотоформа;
4 — стекло; 5 — вакуумный насос; 6 — источник освещения
77
Сущность электронного гравирования (рис. 5.6) состоит в том,
что световой поток, отраженный от оригинала, преобразуется
в электрический сигнал, который после соответствующего усиления поступает на режущую систему, непосредственно создающую
печатающие и пробельные элементы. Чем светлее участок оригинала, тем большее количество света отражается и тем сильнее
электрический сигнал на выходе.
Рис. 5.6. Использование электронно-механического гравирования
для изготовления форм высокой печати
Электронно-механическое гравирование хотя и позволяет автоматизировать изготовление печатных форм, но из-за инерционности гравирующих головок с резцами не дает возможности использовать высокие скорости и высокую разрешающую способность при воспроизведении оригинала. Имеются ограничения в
применении формного материала.
Способ диффузионного переноса (рис. 5.7) изначально относился к способам прямого проецирования с РОМ, но в настоящее
время стал применяться в CtP-технологии изготовления печатных
форм (Computer-to-Plate, компьютер – печатная форма), которая
позволяет производить запись изображения непосредственно из
цифровых данных с помощью лазерного излучения.
Формная пластина для данного способа является многослойной. Она состоит из подложки (лавсана или алюминия), на которую нанесены два слоя: верхний слой является светочувствительным, а нижний (приемный слой) содержит частицы серебра
(сернистого или металлического). Такие формы называют серебросодержащими. При записи экспонированию подвергаются будущие пробельные участки. Полученное скрытое изображение
проявляют в контакте с нижним слоем. Проявитель растворяет
78
микрокристаллы галоида серебра на неэкспонированных участках
верхнего слоя, и они переходят в приемный слой, где восстанавливаются до металлического серебра на частицах серебра нижнего
слоя. После фиксирования и вымывания серебряной маски получается позитивное изображение.
Экспонирование
(запись изображения
с образованием пробельных элементов)
Запись
Al
Серебро, диффундировавшее
в копировальный слой
Проявление
Фиксирование
Вымывание
серебряной маски,
закрепление
слоя с центрами
проявления
Галогенсеребряный слой
Копировальный слой
Алюминиевый слой
Al
Воспринимающие краску
печатающие элементы
Al
Воспринимающие влагу
пробельные элементы
Рис. 5.7. Диффузионный перенос комплексов серебра
Электрофотография — способ формирования красочного
изображения на печатной форме с использованием носителей,
электрические свойства которых изменяются под действием излучения. В электрофотографии скрытое изображение на носителе
получается при использовании определенных фотополупроводниковых материалов. Фотополупроводники обладают в темноте
хорошими диэлектрическими свойствами, т. е. не проводят электрический ток. Они удерживают некоторое время заряд, полученный при электризации их каким-либо источником тока, но под
действием света деполяризуются (электрическое сопротивление
фотопроводника резко падает и он приобретает проводящие свойства — заряд стекает) прямо пропорционально интенсивности светового потока.
79
Электрофотографические способы нашли широкое применение в цифровых технологиях. Их можно разделить на две группы:
прямые, в которых окончательное изображение и текст формируются непосредственно на фотополупроводниковом электрофотографическом слое (ЭФС), и косвенные, где они переносятся с ЭФС
на другой материал. При этом запись информации может быть
форматной (в специализированных аппаратах) или поэлементной
(в сканерах, лазерных принтерах).
2. ЦИФРОВЫЕ ТЕХНОЛОГИИ ИЗГОТОВЛЕНИЯ
ПЕЧАТНЫХ ФОРМ ПЛОСКОЙ ОФСЕТНОЙ ПЕЧАТИ
В настоящее время используются следующие технологии изготовления печатных форм офсетной печати:
1) «компьютер – печатная форма» (Computer-to-Plate);
2) «компьютер – печатная машина» (Computer-to-Press).
2.1. Технология «компьютер – печатная форма»
Схема процесса изготовления офсетных форм по технологии
«компьютер – печатная форма» представлена на рис. 5.8.
Процесс изготовления офсетных печатных форм с использованием технологии «компьютер – печатная форма» включает следующие операции:
1) передача цифрового файла, содержащего данные о цветоделенных изображениях полноформатного печатного листа, в растровый процессор (RIP);
2) автоматическая загрузка формной пластины в формовыводное устройство;
3) обработка цифрового файла в RIP (прием, интерпретация
данных, растрирование изображения с данной линиатурой и типом
растра);
4) поэлементная запись цветоделенных изображений полноформатных печатных листов на формной пластине путем ее экспонирования в формовыводном устройстве;
5) обработка формной копии (проявление, промывка, нанесение защитного слоя, сушка, включая, при необходимости для некоторых типов пластин, предварительный подогрев копии) в процессоре для обработки офсетных формных пластин;
80
Рис. 5.8. Схема процесса изготовления офсетных форм
по технологии «компьютер – печатная форма»
6) контроль качества и техническая корректура (при необходимости) печатных форм на столе или конвейере для просмотра форм;
7) дополнительная обработка (промывка, нанесение защитного слоя, сушка) откорректированных печатных форм в процессоре;
8) термообработка (при необходимости повышения тиражестойкости) форм в печи для обжига;
9) пробивка штифтовых (приводочных) отверстий с помощью перфоратора (в случае отсутствия встроенного перфоратора
в формовыводном устройстве).
2.2. Технология «компьютер – печатная машина»
Схема процесса получения офсетных печатных форм по технологии «компьютер – печатная машина» представлена на рис. 5.9.
81
Рис. 5.9. Схема процесса получения офсетных печатных форм по технологии
«компьютер – печатная машина»
Процесс получения офсетных печатных форм по технологии
«компьютер – печатная машина» включает следующие операции:
1) передача цифрового файла, содержащего данные о цветоделенных изображениях полноформатного печатного листа, в растровый процессор изображения (RIP);
2) обработка цифрового файла в RIP (прием, интерпретация
данных, растрирование изображения с заданной линиатурой и типом растра);
3) поэлементная запись на формном материале, размещенном
на формном цилиндре цифровой печатной машины, изображения
полноформатного печатного листа;
4) печатание тиражных оттисков.
3. ОСНОВНЫЕ РАСЧЕТНЫЕ ФОРМУЛЫ И ЗАДАЧИ
3.1. Принятые обозначения
Т — прогонный тираж издания, тыс. экз.;
Тст — тиражестойкость печатной формы, тыс. экз.;
[ ] — округление до целого числа в большую сторону;
[ ]1 — данные подлежат округлению до целого по следующему
правилу: если дробная часть от целого числа составляет одну
из долей ряда 0,03125; 0,0625; 0,125; 0,25; 0,5, то к результату округ82
ления следует добавить 1. Если дробная часть от целого — это сумма
перечисленных долей ряда, то в зависимости от количества комбинаций к результату округления добавляют 2, 3 и т. д. Например, если
дробная часть составляет 0,75, то к целому добавляют два, поскольку
0,75 — это комбинация из двух чисел ряда 0,25 и 0,5.
[ ]2 — округление до ближайшего целого четного числа. Применяется для схемы НДФ. В этой схеме нечетное целое число
округляется до четного, а каждое из дробных частей, аналогично
вышеизложенному правилу, подлежит округлению до ближайшего
целого четного числа, т. е. до двух;
nп.ПФ — количество полос на печатной форме;
NПФ — количество печатных форм;
НСФ
— количество печатных форм для схемы спуска «на
N ПФ
оборот своя печатная форма»;
НДФ
— количество печатных форм для схемы спуска «на
N ПФ
оборот другая печатная форма».
3.2. Расчетные формулы
 N

 Т 
N ПФ =  стр  ⋅ kΣ ⋅ 
;
 2nп.ПФ 
 Т ст 
(5.1)
N 
 Т 
НСФ
N ПФ
=  стр  ⋅ kср ⋅ 
;
 nп.ПФ 1
 Т ст 
(5.2)
N 
 Т 
НДФ
N ПФ
=  стр  ⋅ kср ⋅ 
.
n
Т
 п.ПФ  2
 ст 
(5.3)
3.3. Примеры решения типовых задач
Задача 1. Определите количество печатных форм для издания
форматом 84×108/32, объемом 320 страниц, красочностью 1+1, тиражом 10 тыс. экз. Издание будет отпечатано на печатной машине,
размер печатной области которой равен половине формата издания. Тиражестойкость печатных форм принять равной 30 тыс. экз.
Решение. Поскольку размер печатной области равен половине
формата издания, то количество полос, размещаемых на печатной
форме, равно 32 / 2 = 16.
83
Тогда по формуле (5.1) количество печатных форм равно:
[320 / (2 ⋅ 16)] ⋅ (1 + 1) ⋅ [10 / 30] = 10 ⋅ 2 ⋅ 1 = 20 п. ф.
Задача 2. Найдите количество печатных форм для печати
листовой продукции формата А4 красочностью 4+0, тираж составляет 200 тыс. экз. Формат печатной формы равен 530×650 мм.
Тиражестойкость печатной формы равна 50 тыс. экз.
Решение. 1. Находим количество листовок, помещаемых на
печатной форме: 530 / 210 ≈ 2, 650 / 297 ≈ 2, т. е. на печатной форме помещается 2 ⋅ 2 = 4 листовки.
2. Определяем прогонный тираж. С учетом количества дубликатов прогонный тираж составит: Т / (количество дубликатов) =
= 200 / 4 = 50 тыс. экз.
3. Определяем количество необходимых печатных форм по
формуле (5.1): [1 / (2 ⋅ 4)] ⋅ (4 + 0) ⋅ [50 / 50] = 1 ⋅ 4 ⋅ 1 = 4 п. ф.
Так как соотношение тиража к тиражестойкости равно единице, печатные формы рекомендуется подвергнуть обжигу.
Задача 3. Сколько печатных форм потребуется для печати издания форматом 60×84/16, объемом 11,75 физических печатных
листов, красочностью 4+2, тиражом 10 тыс. экз.? Формат печатной
формы принять равным формату издания. Схема спуска полос —
«на оборот своя форма». Как изменится общее количество печатных форм при печати по схеме НДФ?
Решение. 1. Определяем количество страниц в издании (см. задачи темы 1): 11,75 ⋅ 16 = 188 страниц.
2. Определяем количество полос на печатной форме. Так как
формат печатной формы равен формату издания, то количество
полос на ней равно доле, т. е. 16.
3. Определяем тиражестойкость печатной формы. В условии задачи тиражестойкость не задана. Поэтому условно считается, что она
намного превышает прогонный тираж издания, т. е. дробь Т / Тст = 1.
4. Находим количество печатных форм при схеме спуска полос
НСФ. Расчет ведется по формуле (5.2): [188 / 16)]1 ⋅ ((4 + 2) / 2) ×
× 1 = [11,75]1 ⋅ 3 ⋅ 1 = [11 + 0,25 + 0,5]1 ⋅ 3 ⋅ 1 = 13 ⋅ 3 ⋅ 1 = 39 п. ф.
5. Рассчитаем количество печатных форм при схеме спуска
НДФ. В соответствии с формулой (5.3): [188 / 16]2 ⋅ ((4 + 2) / 2) ⋅ 1 =
= [11,75]2 ⋅ 3 ⋅ 1 = [11 + 0,25 + 0,5]2 ⋅ 3 ⋅ 1 = [12 + 2 + 2] ⋅ 3 ⋅ 1 = 16 ⋅ 3 ×
× 1 = 48 п. ф.
84
6. Определим, как изменилось количество печатных форм:
48 – 39 = 9 п. ф., т. е. увеличилось на девять.
3.4. Задачи для самостоятельного решения
1. Определите количество печатных форм для издания форматом 70×100/32, объемом 384 страницы, красочностью 1+1, тиражом 10 тыс. экз. Издание будет отпечатано на печатной машине,
размер печатной области которой равен полному формату издания.
Тиражестойкость печатных форм принять равной 50 тыс. экз.
2. Определите количество печатных форм для издания форматом 70×100/32, объемом 384 страницы, красочностью 1+1, тиражом 10 тыс. экз. Издание будет отпечатано на печатной машине,
размер печатной области которой равен 1/4 формата издания.
Тиражестойкость печатных форм принять равной 50 тыс. экз.
3. Определите количество печатных форм для издания форматом 60×90/16, объемом 18 физических печатных листов, красочностью 2+1, тиражом 200 тыс. экз. Издание будет отпечатано на
печатной машине, размер печатной области которой равен 1/4 формата издания. Тиражестойкость печатных форм принять равной
30 тыс. экз.
4. Определите количество печатных форм для издания
форматом 60×84/16, объемом 18 физических печатных листов,
красочностью 2+1, тиражом 1 тыс. экз. Издание будет отпечатано
на печатной машине, размер печатной области которой равен
формату издания. Тиражестойкость печатных форм принять равной 30 тыс. экз.
5. Найдите количество печатных форм для печати листовой
продукции форматом А5, красочностью 4+1, тираж составляет
2 тыс. экз. Формат печатной формы равен 720×1020 мм. Тиражестойкость печатной формы равна 50 тыс. экз.
6. Найдите количество печатных форм для печати плаката
форматом А3, красочностью 4+0, тираж составляет 100 тыс. экз.
Формат печатной формы равен 380×540 мм. Тиражестойкость
печатной формы равна 30 тыс. экз.
7. Найдите количество печатных форм для печати буклета
форматом А4, красочностью 4+4, тираж составляет 1 тыс. экз.
Формат печатной формы равен 410×655 мм. Тиражестойкость
печатной формы равна 50 тыс. экз.
85
8. Найдите количество печатных форм для печати открытки размером 130×180 мм, красочностью 4+4, тираж составляет
5 тыс. экз. Формат печатной формы равен 605×745 мм. Тиражестойкость печатной формы равна 20 тыс. экз.
9. Сколько печатных форм потребуется для печати издания
форматом 70×90/32, объемом 12,25 физических печатных листов,
красочностью 2+2, тиражом 5 тыс. экз.? Формат печатной формы принять равным половине формата издания. Схема спуска полос — «на оборот своя форма». Как изменится общее количество
печатных форм при печати по схеме НДФ?
10. Сколько печатных форм потребуется для печати издания
форматом 70×108/32, объемом 13,75 физических печатных листов,
красочностью 1+1, тиражом 3 тыс. экз.? Формат печатной формы
принять равным половине формата издания. Схема спуска полос — «на оборот своя форма». Как изменится общее количество
печатных форм при печати по схеме НДФ?
11. Сколько печатных форм потребуется для печати издания форматом 60×90/16, объемом 380 страниц, красочностью 4+2, тиражом
15 тыс. экз.? Формат печатной формы принять равным формату издания. Схема спуска полос — «на оборот своя форма». Как изменится общее количество печатных форм при печати по схеме НДФ?
12. Сколько печатных форм потребуется для печати издания
форматом 84×108/32, объемом 10,5 физических печатных листов,
красочностью 2+1, тиражом 5 тыс. экз.? Формат печатной формы
принять равным формату издания. Схема спуска полос — «на оборот своя форма». Как изменится общее количество печатных форм
при печати по схеме НДФ?
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Что такое печатная форма? Какие элементы она содержит?
2. Какие копировальные слои используются в плоской офсетной печати и почему?
3. Дайте определение копировального процесса. Какие элементы копировального процесса участвуют в изготовлении печатной формы?
4. Как выполняется входной контроль офсетных пластин?
Какие при этом используются данные?
86
5. Расскажите о процессе экспонирования формного материала в копировальной раме с вакуумным прижимом.
6. Зачем нужно гуммирование? Какой основной компонент
гуммирующего раствора?
7. Как оценивается качество печатных форм офсетной печати?
Назовите требования к печатным формам.
8. Перечислите основные способы изготовления печатных
форм и кратко дайте их характеристику.
9. Приведите схему косвенного электрофотографического
способа изготовления печатной формы.
10. Какова последовательность операций изготовления печатной формы фотомеханическим способом?
11. Нарисуйте схему изготовления печатной формы диффузионным переносом.
12. Что такое форматная запись информации?
13. Что такое поэлементная запись информации?
14. Приведите этапы изготовления печатной формы по технологии «компьютер − печатная форма». Какое при этом используется оборудование?
87
Тема 6. ОБЩИЕ
СВЕДЕНИЯ О ПЕЧАТНОМ
ПРОЦЕССЕ И ПЕЧАТНОМ
ОБОРУДОВАНИИ
1. ПЕЧАТАНИЕ И КРАСКОПЕРЕНОС
Печатание является составной частью полиграфического производства и представляет собой процесс многократного получения
одинаковых оттисков текста и изображений посредством переноса
красочного слоя с печатной формы на бумагу или иной запечатываемый материал. Общей задачей процесса печатания является
воспроизведение с необходимой точностью информации, находящейся на носителе. Основными признаками печатного процесса
являются: перенос краски с печатной формы на запечатываемый
материал и ее закрепление на нем; многократность получения оттисков и их идентичность.
Краска переносится с печатной формы на запечатываемый материал в большинстве случаев под действием давления и редко
под действием других сил (электрических, магнитных и др.).
Однако общими закономерностями для всех основных способов
печатания являются:
1) нанесение краски на печатающие элементы формы;
2) создание контакта давлением между формой и воспринимающей поверхностью (в офсетной печати — между резинотканевым полотном и запечатываемым материалом);
3) перенос красочного слоя на воспринимающую поверхность;
4) закрепление на ней.
При этом краска должна смачивать цилиндры и валики красочного аппарата, печатную форму (резинотканевую пластину
в офсетной печати) и запечатываемый материал. Красочный слой
должен прилипать к этим поверхностям, а при переходе с одной
поверхности на другую — расслаиваться по толщине.
88
2. УСТРОЙСТВО ПЕЧАТНОЙ МАШИНЫ
Тиражи продукции обычно печатают на печатных машинах,
которые выполняют одинаковый технологический процесс, включающий следующие основные операции:
1) нанесение краски на печатную форму;
2) подачу запечатываемого материала в зону печатания;
3) выравнивание его относительно печатной формы (в офсетной печати — относительно резинотканевой пластины);
4) создание контакта — давления между печатной формой
и запечатываемым материалом (в офсетной печати — между печатной формой, резинотканевой пластиной и бумагой);
5) отделение оттиска от формы или резинотканевой пластины;
6) вывод его из зоны печатания для наложения последующих
красок или непосредственно в приемное устройство;
7) приемка готовых оттисков — укладывание листов в стопу
или сматывание бумажного полотна в рулон.
Кроме того, печатные машины выполняют дополнительные
операции. Например, в офсетной печати — увлажнение пробельных элементов формы перед нанесением на нее краски, в глубокой
печати — удаление избытка краски с печатной формы, в рулонных
печатных машинах — поперечную (и в некоторых случаях продольную) разрезку отпечатанной бумажной ленты на отдельные
листы, их вывод или фальцовку в тетради, скрепление тетрадей,
сматывание отпечатанной ленты в рулон.
Структурная схема печатной машины представлена на рис. 6.1.
На этом рисунке сплошными линиями показаны технологические
узлы, имеющиеся почти во всех печатных машинах, а штриховыми — только в отдельных группах печатных машин.
Исходя из данной схемы, машины содержат следующие основные устройства:
1) систему подачи бумаги, подводящую материал к зоне
печатного контакта и оснащенную устройствами для отделения
листов от стопы (или размотки рулона);
2) устройства для транспортировки запечатываемого материала:
– выравнивающие, разгонные и транспортирующие устройства для листов;
– натяжные и направляющие валики для бумажных полотен;
89
3) устройства дозирования, выравнивания и нанесения веществ, образующих покрытия:
– красочный аппарат, назначением которого является непрерывное снабжение печатной формы определенным количеством краски;
– увлажняющий аппарат в машинах офсетной печати;
– аппараты для нанесения лака в лакировальных секциях;
– механизм для удаления краски с пробельных элементов
в машинах глубокой печати;
4) печатный аппарат, состоящий из основания для укрепления
печатной формы и давящей поверхности (в офсетных машинах
также поверхности, обтянутой резинотканевым полотном). В печатном аппарате создаются условия для переноса некоторого количества краски с печатающих элементов формы на запечатываемый
материал и проводки листа бумаги или бумажного полотна через
зону печатного контакта;
5) систему вывода отпечатанной продукции, транспортирующую оттиски к приемному устройству и формирующую из них
комплекты, удобные для последующей технологической обработки. В листовых машинах — это выровненные по краям стопы
листов. В рулонных машинах — это либо сфальцованные тетради, либо повторно намотанные рулоны, либо равномерные стопы
листов, последовательно отрезаемых от запечатанного бумажного
полотна.
Рис. 6.1. Структурная схема печатной машины
Кроме основных элементов в состав печатной машины могут входить и другие устройства, связанные с принципиальными
90
особенностями способа печати, а также устройства, связанные
с технологическими требованиями к печатной продукции, например устройство для предотвращения отмарывания, для ускорения
закрепления печатных красок, лакировальные секции и т. д. Некоторые машины дополняются швейными, резальными, упаковочными устройствами, превращаясь в печатно-брошюровочные
автоматизированные линии.
В рулонных печатных машинах выполняется поперечная, а в некоторых случаях и продольная разрезка отпечатанной бумажной ленты на отдельные листы, их вывод или фальцовка в тетради, скрепление тетрадей, сматывание отпечатанной ленты в рулон и т. д.
Многие рулонные (а в некоторых случаях и листовые) машины оснащаются сушильными устройствами, ускоряющими
закрепление краски на оттисках. Конструкции этих устройств различны в зависимости от способа сушки. Сушку проводят с помощью газового пламени, обдувом горячим воздухом или применяют
ультрафиолетовое, инфракрасное и высокочастотное излучение,
а также комбинацию нескольких источников. Термическая сушка
всегда сопровождается нежелательным нагревом оттиска.
Современные высокоскоростные печатные машины оснащаются различного рода электронными и электронно-вычислительными устройствами, автоматизирующими подготовительные операции в машине и режим печатного процесса, а также дающими
информацию о качестве оттисков. Системы управления печатными машинами достаточно разнообразны. Чаще всего они имеют
три уровня. Самый низкий уровень — просто дистанционное
управление работой отдельных узлов. Самый высокий включает
системы предварительной настройки и управления работой узлов в процессе печати, а также сбор информации о работе оборудования.
3. КЛАССИФИКАЦИЯ ПЕЧАТНЫХ МАШИН
Классификация печатных машин осуществляется в зависимости:
1) от построения печатного аппарата (тигельные, плоскопечатные, ротационные);
2) вида используемой бумаги (листовые и рулонные);
91
3) способа печати (литографские, флексографские, офсетные,
для глубокой печати, трафаретные, цифровые, струйные, для тампопечати, для высокой печати, гибридные);
4) количества наносимых за один листопрогон красок;
5) конструкции самой печатной машины (линейные, планетарные, башенного типа, гибридные).
Для большинства листовых офсетных печатных машин принят
принцип секционного построения унифицированных однокрасочных печатных секций. Секционное построение позволяет агрегатировать различное количество секций, что и определяет красочность машины.
Определяющей в печатной машине является схема построения
печатного аппарата. Печатный аппарат машин прямой печати состоит из основания, на котором размещается печатная форма,
а также опоры для запечатываемого материала и создания контакта
его с печатной формой. В зависимости от геометрической формы
основания и опоры печатные устройства бывают трех видов:
тигельные, плоскопечатные и ротационные.
В тигельных печатных устройствах (от нем. Tiegel — плита,
подушка) печатная форма 1 (рис. 6.2, а) закрепляется на плоском основании 2, называемом талером. Бумага 4 прижимается к форме опорой 3, называемой тигелем. Он имеет также плоскую поверхность, покрытую декелем 5. В процессе печатания
бумага соприкасается одновременно со всеми печатающими
участками формы, что требует большого усилия прижима. Вследствие этого печатные машины с таким печатным устройством
выпускаются для печатания с форм только небольших форматов
(до 35×50 см).
В плоскопечатных устройствах (рис. 6.2, б) форма 1 закрепляется на плоском талере 2, бумага 4 прижимается к форме 1 цилиндрической поверхностью — печатным цилиндром 3, покрытым
декелем 5. При получении оттиска в контакте с бумагой 4 находится одновременно не вся поверхность формы, а ее узкая полоса по
длине образующей цилиндра. Эта полоса контакта, образующаяся
в результате деформации декеля (шириной около 8 мм) при одновременном вращении цилиндра и поступательном движении талера, постепенно перемещается по всей печатной форме. За каждый
цикл работы машины талер совершает два хода — один рабочий,
при котором получается оттиск, а другой — холостой.
92
В ротационных печатных устройствах (рис. 6.2, в) обе поверхности цилиндрические. Форма 1 закрепляется на формном цилиндре 2, бумага 4 прижимается к форме печатным цилиндром 3, покрытым декелем 5. При печатании бумага 4 проходит между
формным и печатным цилиндрами. Поэтому в контакте с бумагой
одновременно находится только узкая полоса формы, перемещающаяся при вращении цилиндров. Это полоса контакта несколько
уже, чем в плоскопечатных устройствах (около 4 мм).
б
Рис. 6.2. Схемы печатных устройств:
а — тигельное печатное устройство; б — плоскопечатное устройство;
в — ротационное печатное устройство; 1 — печатная форма; 2 — основание
(талер) либо формный цилиндр; 3 — опора либо печатный цилиндр;
4 — бумага; 5 — декель
Устройства ротационного типа используются во всех видах печати и в печатных машинах с листовой или рулонной подачей бумаги.
Печатные аппараты офсетных машин могут быть построены
по трех-, четырех-, пяти- и девятицилиндровой схеме (рис. 6.3).
При трехцилиндровой схеме построения (рис. 6.3, а) печатный аппарат имеет формный 1, офсетный 2 и печатный 3 цилиндры одинакового диаметра, или же печатный цилиндр имеет диаметр вдвое больший, что обеспечивает меньшую деформацию запечатываемого материала.
Печатный аппарат, построенный по четырехцилиндровой схеме
(рис. 6.3, б) имеет два формных 1 и 1' и два офсетных 2 и 2' цилиндра
одинакового размера («резина к резине»). Офсетные цилиндры по
отношению друг к другу при печатании служат также печатными
цилиндрами. Бумажный лист, проходящий между двумя офсетными
цилиндрами, запечатывается одновременно с двух сторон.
Пятицилиндровый печатный аппарат (рис. 6.3, в) состоит
из двух формных 1 и 1', двух офсетных 2 и 2' и одного общего печат93
ного цилиндра 3, диаметр которого в два раза больше диаметра
формного и офсетного. Пятицилиндровая схема построения печатного аппарата обеспечивает получение одностороннего двухкрасочного оттиска за один оборот печатного цилиндра.
Девятицилиндровая (планетарная) схема построения печатного аппарата (рис. 6.3, г) характеризуется наличием одного печатного цилиндра 3, а количество формных 1 и офсетных 2 цилиндров,
расположенных вокруг печатного цилиндра, соответствует количеству
применяемых печатных красок. Таким образом, за один оборот печатного цилиндра получается односторонний многокрасочный оттиск.
а
б
г
в
д
Рис. 6.3. Схема построения печатных аппаратов офсетных машин:
а — трехцилиндровая; б — четырехцилиндровая; в — пятицилиндровая;
г — девятицилиндровая; д — сателлитная; 1, 1’ — формные цилиндры;
2, 2’ — офсетные цилиндры; 3 — печатный цилиндр
94
Печатный аппарат сателлитной схемы построения (рис. 6.3, д)
состоит из двух формных, одного офсетного и одного печатного
цилиндра. Одна из секций приставная, откидывающаяся. Два
формных цилиндра передают краски на один офсетный цилиндр,
который переносит их на бумажный лист, находящийся на печатном цилиндре.
4. СПЕЦИАЛЬНЫЕ СПОСОБЫ ПЕЧАТИ
Понятие специальных способов печати условно, во многих
случаях противоречиво и не имеет четких критериев. По сложившимся традициям к специальным способам печати условно относят те печатные процессы, которые отличаются чем-либо от классических способов печати:
1) использованием другого материала вместо бумаги, например полимерных пленок, листов металла и т. д.;
2) технологией запечатывания материала, например типоофсет, орловская печать, тампонная печать;
3) строением печатной формы, например фототипия, плоская
офсетная печать без увлажнения, трафаретная печать;
4) отсутствием печатной формы, например струйная печать;
5) составом печатной краски, например флексографская печать;
6) печать неиздательской продукции, например:
– этикеточно-упаковочной;
– со стереоскопическим эффектом;
– обоев;
– переводных изображений;
– запечатываемых полиграфическим способом изданий, выполненных рельефно-точечной печатью;
– запечатываемых полиграфическим способом тканей.
Типоофсет (или высокая офсетная печать) — способ печати,
в котором краска переносится с мелкорельефной формы высокой
печати на запечатываемый материал с помощью упругоэластичной
резинотканевой пластины. По сравнению с классической высокой
печатью этот способ имеет ряд преимуществ: уменьшается время
на подготовку машины к работе, снижается давление печатания
и повышается тиражестойкость печатных форм. Однако способ
имеет ограниченное применение.
95
Орловская печать — способ многокрасочной печати с одной
«сборной» печатной формы, изобретенный в конце XIX века русским полиграфистом И. И. Орловым специально для печатания
бумажных денежных знаков и другой продукции, которая должна
быть защищена от подделки. Процесс печати на трехкрасочном
печатном устройстве показан на рис. 6.4.
7
Рис. 6.4. Получение оттисков способом Орловской печати:
1 — формный цилиндр; 2 — печатные формы;
3 — красочные аппараты; 4 — упругоэластичные валики;
5 — сборная форма; 6 — упругоэластичное покрытие;
7 — печатный цилиндр; 8 — бумага
Во время работы машины на цветоделенные металлические печатные формы 2, находящиеся на формном цилиндре 1,
красочными аппаратами 3 наносятся печатные краски соответствующего цвета. Красочные изображения с этих форм последовательно передаются упругоэластичными валиками 4 на металлическую сборную форму 5, на которой формируется многокрасочное изображение. С помощью упругоэластичного покрытия 6 печатного цилиндра 7 оно передается на бумагу 8. В результате получаются оттиски, воспроизводящие эффект непрерывного
изменения цвета поверхности или линий без нарушения их целостности.
Тампонная печать — это косвенный способ печати, в котором промежуточный элемент, переносящий изображение, называется тампоном. Она основана на переносе краски с формы на поверхности практически любой формы. Чаще всего в качестве печатной формы используется стальная или фотополимерная пластина с углубленными печатающими элементами.
96
Принцип тампонной печати состоит в следующем (рис. 6.5):
1) тампон передвигается к печатной форме. Одновременно
с этим печатная форма заполняется краской при помощи ракеля.
Краска остается только в печатающих элементах;
2) после этого тампон опускается и покрывает благодаря своей эластичности красочное изображение, сформированное на печатной форме. Краска остается на поверхности тампона, несмотря
на содержание в нем силикона;
3) затем тампон поднимается, передвигается к запечатываемому материалу и опускается на него. За это время краска
на тампоне немного подсыхает и легко прилипает к предмету.
Силиконовое масло, содержащееся в тампоне, обеспечивает полный переход краски с его поверхности (практически 100% переноса краски);
а
в
г
б
Рис. 6.5. Процесс переноса краски с помощью тампона:
а — форма с краской и тампон; б — прижатие тампона к форме, забор краски;
в — нанесение краски на запечатываемый материал; г — оттиск;
1 — печатная форма; 2 — запечатываемый материал; 3 — тампон
4) запечатываемый предмет после отвода тампона сменяется
на другой или при необходимости нанесения толстого слоя краски
остается на месте, и весь процесс повторяется.
Фототипия — прямой способ плоской печати, в котором полутона воспроизводятся без растрирования благодаря различной
степени набухания желатина при контакте с водой.
В плоской офсетной печати без увлажнения на подложку
печатной формы нанесен смесевой слой, содержащий силиконовый полимер со светочувствительной компонентой, или несколько
слоев: копировальный и силиконовый. Благодаря этому пробельные элементы красками не смачиваются.
97
Флексографская печать — это способ печати, который представляет собой прямую высокую ротационную печать быстровысыхающими жидкими красками, закрепляющимися на различных (чаще — гибких) материалах, с использованием эластичных
печатных форм, которые могут быть установлены на формных
цилиндрах с различной длиной окружности. Именно эластичные
формы и очень жидкие краски являются идеальными для печатания
на пористых материалах типа ламината, фольги, полиэтилена, на
шероховатых материалах типа картона, гофрированного картона.
Передача краски во флексографской печати осуществляется
последовательно (рис. 6.6):
1) жидкая печатная краска наносится на растровый вал (анилоксовый) с выгравированными мелкими ячейками и заполняет
его ячейки;
2) избыток краски снимается с поверхности вала ракелем,
наклоненным под углом, обратным углу вращения вала;
3) оставшаяся в углубленных ячейках краска переносится на
поверхность возвышающихся печатающих элементов формы;
4) с формы изображение передается на запечатываемый
материал.
Рис. 6.6. Схема печатной секции флексографской машины:
1 — красочный ящик; 2 — дукторный цилиндр; 3 — анилоксовый валик;
4 — печатная форма; 5 — формный цилиндр; 6 — запечатываемый материал;
7 — печатный цилиндр
Трафаретная печать (от итал. trafоretto — продырявленное) — это способ печати, позволяющий получать оттиск продавливанием краски через форму в тех местах, которые соответствуют
печатающим элементам. Форма трафаретной печати представляет
собой сетку 1 (рис. 6.7), натянутую на прямоугольные рамы 2.
Пробельные элементы 3 закрыты слоем, через который не проходит печатная краска. Печатающие элементы 4 открыты, и через
98
них в процессе печатания краска специальным устройством 5 (ракелем) продавливается на какую-либо воспринимающую поверхность. В результате создается изображение, все элементы которого
состоят из одинакового по толщине красочного слоя. Трафаретная
печать может быть прямой и офсетной.
в
Рис. 6.7. Схема формы трафаретной печати и оттиска с нее:
а — формы трафаретной печати; б — процесс печатания;
в — готовое изображение; 1 — сетка; 2 — рама;
3 — пробельные элементы; 4 — печатающие элементы; 5 — ракель
Способы печати, для которых не требуется постоянной материальной печатной формы и на каждом оттиске можно получать
принципиально различное изображение, называются цифровыми.
В них печать может осуществляться посредством промежуточного носителя изображения (электрофотография) или без него
(струйная печать). Сфера применения — малые тиражи, пробные
оттиски, персонализированная печать с помощью компьютерных
издательских систем и т. д. При помощи цифровых технологий
можно запечатывать как листовой, так и рулонный материал.
Предпосылкой для применения является полное цифровое описание полосы или всего заказа.
Технологии, применяемые в цифровых печатных устройствах, можно разделить на две группы: бесконтактные и контактные (рис. 6.8).
Названия бесконтактных технологий отражают физико-химические процессы, лежащие в их основе. В электрофотографии формирование изображения производится посредством фотоэлектрических эффектов. В способе, называемом ионография, зарядовое
99
изображение на носителе формируется непосредственно заряженными частицами от ионного источника. Магнитография основана на
получении изображения на поверхности носителя, покрытого магнитодиэлектриком. При струйном способе печати краска переносится из системы сопел непосредственно на запечатываемый материал.
Термография существует в вариантах термосублимации или термопереноса, при которых изображение получается посредством
термических эффектов и специальных носителей красителя (например, красящей ленты). Фотография использует специальную светочувствительную бумагу, которая экспонируется посредством световых сигналов, управляемых цифровым методом. «X-графия» —
собирательный термин для некоторых бесконтактных технологий,
например для таких способов, как прямая индуктивная печать, струйная печать с использованием тонера, элкография, зурография и др.
Рис. 6.8. Группы цифровых технологий
Большинство технологий, относящихся к контактным, имеют
сходную принципиальную схему процесса печати. Ее основные
стадии:
1) формирование скрытого (латентного) изображения на воспринимающей поверхности (рецепторе);
2) проявление изображения;
3) прямой или косвенный (через промежуточную поверхность) перенос изображения на запечатываемый материал;
100
4) закрепление изображения на запечатываемом материале;
5) подготовка рецептора к новому циклу.
Различия заключаются в способах формирования скрытого
изображения, принципах проявления, технологических режимах и т. д.
5. ОСНОВНЫЕ РАСЧЕТНЫЕ ФОРМУЛЫ И ЗАДАЧИ
5.1. Принятые обозначения
Vл.-прог — объем издания в листопрогонах, л.-прог.;
П — количество прогонов тиража через печатную машину;
[ ] — округлить до целого в большую сторону;
kΣизд — суммарная красочность издания;
kΣп.м — суммарная красочность печатной машины;
kс.п.м — количество соприкосновений с краской в печатной
машине;
Vк.-отт — объем издания в краскооттисках, к.-отт.;
Vу.к.-отт — объем издания в условных краскооттисках, к.-отт.;
т — масса одного квадратного метра бумаги, г;
Нотх — норма отхода бумаги на технологические нужды, %;
Sб.л — площадь бумажного листа заданного формата, м2;
Мб — масса бумаги на тираж с учетом нормы отхода, кг;
Ккр — количество краски на тираж, кг.
5.2. Расчетные формулы
Vл.-прог = Vб.л ⋅ Т ⋅ П;
k

П =  Σизд  ;
 kΣп.м 
(6.1)
Vк.-отт = Vл.-прог ⋅ kс.п.м = Vф.п.л ⋅ Т ⋅ kср;
(6.3)
 Н ⋅k

Vб.л ⋅ T ⋅ 1 + отх Σизд  ⋅ Sб.л ⋅ m
100


;
Мб =
1000
К кр =
Vу.к.-отт ⋅ Н р
106
.
(6.2)
(6.4)
(6.5)
101
5.3. Примеры решения типовых задач
Задача 1. Формат издания — 75×90/16. Тираж — 15 тыс. экз.
Определите количество листопрогонов и краскооттисков, если
издание печатается:
1) 1 физический печатный лист в 4+4 краски на четырехкрасочной односторонней печатной машине (схема печати — 4+0);
2) 2 физических печатных листа в 4+2 краски на четырехкрасочной двухсторонней печатной машине (схема печати — 4+4);
3) 3 физических печатных листа в 2+2 краски на двухкрасочной односторонней печатной машине (схема печати — 2+0);
4) 4 физических печатных листа в 1+1 краски на однокрасочной двусторонней печатной машине (схема печати — 1+1).
Решение. 1. Находим объем издания в бумажных листах:
1 / 2 = 0,5 б. л.; 2 / 2 = 1,0 б. л.; 3 / 2 = 1,5 б. л.; 4 / 2 = 2,0 б. л.
2. Вычисляем количество листопрогонов, необходимых для
печати тиража, по формуле (6.1) с учетом выражения (6.2):
0,5 ⋅ 15 000 ⋅ [8 / 4] = 15 000 л.-прог. (П = 2);
1,0 ⋅ 15 000 ⋅ [6 / 8] = 15 000 л.-прог. (П = 1);
1,5 ⋅ 15 000 ⋅ [4 / 2] = 45 000 л.-прог. (П = 2);
2,0 ⋅ 15 000 ⋅ [2 / 2] = 30 000 л.-прог. (П = 1).
Суммарное количество листопрогонов составит 105 000 л.-прог.
3. Определяем объем издания в краскооттисках по формуле (6.3):
15 000 ⋅ 4 = 1 ⋅ 15 000 ⋅ 4 = 60 000 к.-отт.;
15 000 ⋅ 6 = 2 ⋅ 15 000 ⋅ 3 = 90 000 к.-отт.;
45 000 ⋅ 2 = 3 ⋅ 15 000 ⋅ 2 = 90 000 к.-отт.;
30 000 ⋅ 2 = 4 ⋅ 15 000 ⋅ 1 = 60 000 к.-отт.
Суммарное количество краскооттисков составит: 300 000 к.-отт.
Задача 2. Рассчитайте необходимое количество бумаги и краски для печати книги в килограммах. Формат издания — 70×90/16.
Объем издания составляет 320 страниц. Издание отпечатано
в 1 краску на бумаге массой 1 м2 75 г, тиражом 3 тыс. экз. Норма
отхода бумаги на тираж составляет 2,1%. Норма расхода краски
на 1000 условных краскооттисков составляет 100 г.
102
Решение
1. Расчет бумаги на печать тиража
Поскольку формат печатной машины не задан, принимаем
формат бумаги равным формату печатного листа. Тогда количество
листов бумаги с учетом тиража будет равно количеству листооттисков, деленному на 2 (так как один бумажный лист запечатан
с двух сторон и содержит 2 печатных листа). Зная формат издания
и количество страниц, определяем количество физических печатных листов (см. тему 1):
Vф.п.л = 320 / 16 = 20 ф. п. л.
Тогда объем в бумажных листах:
Vб.л = 20 / 2 = 10 б. л.
Так как издание печатается в 1 краску, то это означает, что красочность лица равна красочности оборота и суммарная красочность
kΣ = 1 + 1 = 2.
Общая масса бумаги в килограммах по формуле (6.4) будет равна:
 2,1 ⋅ 2 
10 ⋅ 3000 ⋅ 1 +
 ⋅ 0,7 × 0,9 ⋅ 75
100 

= 1477,035 ≈ 1478 кг.
Мб =
1000
2. Расчет количества краски на печать тиража
Для нахождения количества краски необходимо определить
объем издания в условных краскооттисках (см. формулы (1.9)
и (1.10)). Так как издание отпечатано в одну краску, то средняя
красочность kср = 1.
Количество краскооттисков равно:
Vк.-отт = Vф.п.л ⋅ kср ⋅ Т = 20 ⋅ 1 ⋅ 3000 = 60 000 к.-отт.
Количество условных краскооттисков равно:
70 × 90
Vу.к.-отт = 60 000 ⋅
= 60 000 ⋅1,17 = 70 200 у. к.-отт.
60 × 90
С учетом нормы расхода на одну тысячу условных краскооттисков количество краски на тираж Ккр по формуле (6.5) составит:
V
⋅Н
70 200 ⋅100
К кр = у.к.-отт6 р =
= 7,02 кг ≈ 7,1 кг.
106
10
Задача 3. Книга печатается в 1 краску. Формат издания —
84×108/32, объем издания составляет 15 4-сгибных тетрадей.
103
Издание печатается на бумаге с массой 1 м2 70 г. Формат печати
в два раза меньше формата издания. Красочность машины — 1+1.
Тираж издания составляет 150 тыс. экз. Норма расхода краски
на 1000 условных краскооттисков составляет 100 г. Определите
количество бумаги и краски.
Решение
1. Расчет бумаги на печать тиража
1. Определяем объем издания в страницах. Одна 4-сгибная
тетрадь содержит 32 страницы (можно определить, сфальцевав
лист в четыре сгиба, либо пользуясь формулой (4.3)). Тогда 15 ×
× 32 = 480 с.
2. Находим количество физических печатных листов: 480 / 32 =
= 15 ф. п. л.
3. Находим количество бумажных листов. Формат печати равен половине формата физического печатного листа. Это означает,
что объем в бумажных листах будет равен объему в физических
печатных листах, т. е. 15 б. л.
4. Так как нормы отхода бумаги не дано, то расчет ведется
без учета этой величины и результат в скобках принимается равным единице. Масса бумаги, необходимой для печатания тиража,
составит:
15 · 150 000 · 1 ⋅ 0,84×1,08 · 70 / 1000 = 142 884 кг.
2. Расчет количества краски на печать тиража
1. Определяем объем издания в краскооттисках. Находим
количество листопрогонов:
15 · 150 000 · (2 / 2) = 2 250 000 л.-прог.
2 250 000 ⋅ 2 = 4 500 000 к.-отт.
2. Вычисляем количество условных краскооттисков. Определяется коэффициент приведения:
84×108 / 5400 = 1,68.
4 500 000 · 1,68 = 7 560 000 у. к.-отт.
3. Находим необходимое количество краски:
100 · 7,56 = 756 кг.
Задача 4. Сколько потребуется бумаги на печать издания форматом 60×84/16, объемом 192 страницы, красочностью 4+1ч, если
104
известно, что оно будет отпечатано на цифровой печатной машине,
работающей по принципу электрофотографии, форматом А3+?
Масса одного квадратного метра бумаги — 80 г. Тираж – 100 экз.
Определить расход тонера, если норма расхода картриджа для
каждого цвета — 100 г / 30 000 оттисков.
Решение
1. Расчет бумаги на печать тиража
Формат печати составляет 1/4 формата издания (А3+ = 32 ×
× 45 см), т. е. на лист формата А3+ помещается 4 полосы с лицевой
стороны и 4 полосы с оборотной. На одном бумажном листе
размещается 8 полос издания. Тогда количество бумажных листов
составит: 192 / 8 = 24 б. л.
Расчет ведется без учета отходов.
Масса бумаги составит:
24 · 100 · 1 ⋅ 0,32×0,45 · 80 / 1000 = 27,648 ≈ 28 кг.
2. Расчет расхода картриджа на печать тиража
Количество краскооттисков составит: (24 ⋅ 2) ⋅ 100 ⋅ 2,5 =
= 12 000 к.-отт. (в скобках рассчитан объем в физических печатных листах). Из них на каждый картридж будет приходиться
12 000 / (4+1) = 2400 оттисков. Причем для запечатывания черным
картриджем потребуется в два раза больше оттисков, т. е. 4800.
Составим пропорции:
100 г — 30 000
100 г — 30 000
xч г — 4800
xг,п,ж г — 2400
xг,п,ж = (2400 ⋅ 100 / 30 000) = 8 г
xч = (4800 ⋅ 100 / 30 000) = 16 г
5.4. Задачи для самостоятельного решения
1. Формат издания — 60×90/16. Тираж — 10 тыс. экз. Определите количество листопрогонов и краскооттисков, если издание
печатается: 1,5 физических печатных листа в 4+4 краски на двухкрасочной односторонней печатной машине (схема печати — 2+0);
2,5 физических печатных листа в 4+2 краски на однокрасочной
двухсторонней печатной машине (схема печати — 1+1); 4 физических печатных листа в 2+2 краски на двухкрасочной односторонней печатной машине (схема печати — 2+0).
2. Формат издания — 84×108/32. Тираж — 1 тыс. экз. Определите количество листопрогонов и краскооттисков, если издание
105
печатается: 3 физических печатных листа в 2+2 краски на однокрасочной односторонней печатной машине (схема печати — 1+0);
2 физических печатных листа в 2+1 краски на однокрасочной
двухсторонней печатной машине (схема печати — 1+1); 5 физических печатных листов в 1+1 краски на однокрасочной односторонней печатной машине (схема печати — 1+0).
3. Формат издания — 60×84/16. Тираж — 5 тыс. экз. Определите количество листопрогонов и краскооттисков, если издание
печатается: 4 физических печатных листа в 4+1 краски на однокрасочной односторонней печатной машине (схема печати — 1+0);
2 физических печатных листа в 2+2 краски на двухкрасочной двухсторонней печатной машине (схема печати — 2+2); 4 физических
печатных листа в 1+1 краски на однокрасочной односторонней
печатной машине (схема печати — 1+0).
4. Рассчитайте необходимое количество бумаги и краски для
печати книги в килограммах. Формат издания — 60×84/16. Объем
издания составляет 672 страницы. Издание отпечатано в 1 краску на бумаге массой 1 м2 65 г, тиражом 1000 экз. Норма отхода
бумаги на тираж составляет 1,8%. Норма расхода краски на 1000
условных краскооттисков составляет 60 г.
5. Рассчитайте необходимое количество бумаги и краски
для печати издания в килограммах. Формат издания — 70×100/32.
Объем издания составляет 592 страницы. Издание отпечатано
в 1 краску на бумаге массой 1 м2 65 г, тиражом 1000 экз. Норма
отхода бумаги на тираж составляет 3,1%. Норма расхода краски
на 1000 условных краскооттисков составляет 70 г.
6. Книга печатается в 1 краску. Формат издания — 70×108/16,
объем издания составляет 12 4-сгибных тетрадей. Издание печатается на бумаге с массой 1 м2 60 г. Тираж издания составляет
10 тыс. экз. Норма расхода краски на 1000 условных краскооттисков составляет 100 г. Определите количество бумаги и краски.
7. Книга печатается в 1 краску. Формат издания — 60×
×90/16, объем издания составляет 18 3-сгибных тетрадей. Издание печатается на бумаге с массой 1 м2 80 г. Тираж издания
составляет 1000 экз. Норма расхода краски на 1000 условных
краскооттисков составляет 100 г. Определите количество бумаги
и краски.
8. Книга печатается в 1 краску. Формат издания — 60×90/32,
объем издания составляет 24 3-сгибных тетради. Издание печа106
тается на бумаге с массой 1 м2 75 г. Формат печати в четыре
раза меньше формата издания. Красочность машины — 1+1.
Тираж издания составляет 1 тыс. экз. Норма расхода краски
на 1000 ус-ловных краскооттисков составляет 100 г. Определите
количество бумаги и краски.
9. Книга печатается в 1 краску. Формат издания — 70×
×108/32, объем издания составляет 18 4-сгибных тетрадей. Издание печатается на бумаге с массой 1 м2 65 г. Формат печати
в равен формату издания. Красочность машины — 1+1. Тираж
издания составляет 50 тыс. экз. Норма расхода краски на 1000 условных краскооттисков составляет 60 г. Определите количество
бумаги и краски.
10. Книга печатается в 1 краску. Формат издания — 60×
×84/16, объем издания составляет 48 2-сгибных тетрадей. Издание печатается на бумаге с массой 1 м2 90 г. Формат печати в два
раза меньше формата издания. Красочность машины — 1+1. Тираж издания составляет 150 тыс. экз. Норма расхода краски
на 1000 условных краскооттисков составляет 50 г. Определите
количество бумаги и краски.
11. Сколько потребуется бумаги на печать издания форматом
60×90/16, объемом 240 страниц, красочностью 4+4, если известно,
что оно будет отпечатано на цифровой печатной машине, работающей по принципу электрофотографии, форматом А3+? Масса
одного квадратного метра бумаги — 80 г. Тираж — 1000 экз.
Определите расход тонера, если норма расхода картриджа для
каждого цвета — 100 г / 30 000 оттисков.
12. Сколько потребуется бумаги на печать издания форматом
60×84/8, объемом 14 физических печатных листов, красочностью
2+2, если известно, что оно будет отпечатано на цифровой печатной машине, работающей по принципу электрофотографии,
форматом А3? Масса одного квадратного метра бумаги — 80 г.
Тираж — 500 экз. Определите расход тонера, если норма расхода
картриджа для каждого цвета — 100 г / 30 000 оттисков.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Строение и назначение печатного аппарата машин основных способов печати.
107
2. Строение и назначение красочного аппарата машин плоской офсетной печати.
3. Почему красочный аппарат офсетных печатных машин
имеет большое количество валиков и цилиндров?
4. Для чего необходимо знать, где в стопе бумаги верный угол?
5. Для чего печатные машины оснащаются следящим (контрольно-блокирующим) устройством?
6. Какую форму имеют поверхности в ротационных печатных
машинах?
7. Какие дополнительные устройства могут использоваться
в печатной машине?
8. Назначение офсетного декеля. Классификация декелей по
жесткости.
9. В чем заключается общая и местная регулировка подачи
краски?
10. В каком виде можно получать продукцию на выходе из печатных машин рулонного типа?
11. Что означают термины «печать по сухому», «печать по
сырому»?
12. Каким термином называется печать лицевой и оборотной
стороны за один листопрогон? На каких печатных машинах осуществима такая печать?
13. Какой цилиндр отсутствует в печатном аппарате машины
при печатании «резина к резине»? Какое устройство выполняет
функции отсутствующего цилиндра?
14. Как осуществляется проводка бумаги в машинах вертикального построения?
108
Тема 7. ИЗГОТОВЛЕНИЕ
ИЗДАНИЙ В ОБЛОЖКЕ
1. ТЕХНОЛОГИЧЕСКАЯ СХЕМА
БРОШЮРОВОЧНЫХ ПРОЦЕССОВ ИЗГОТОВЛЕНИЯ
ИЗДАНИЙ В ОБЛОЖКЕ
Обложка — это внешнее покрытие книжно-журнальных изданий, соединяемое с книжным блоком без форзацев. К изданиям
в обложках можно отнести брошюры, журналы и книги в обложках. Издания в обложках предназначены обычно для малого срока
службы. Они могут быть различными по объему и имеют два элемента: блок и обложку.
Книжный блок издания в обложке состоит из одной или
нескольких тетрадей. Тетрадь (простая тетрадь) — структурный
элемент книжно-журнального блока, полученный фальцовкой
(сгибанием) бумажного листа или его части определенным образом. Сложные тетради изготавливают из простых тетрадей,
присоединяя к ним дополнительные детали, вклейки и другой
отпечатанный отдельно материал, а также форзацы, необходимые
для книг в переплетных крышках.
Издания, выпускаемые в обложках, чаще всего формируются
из простых тетрадей (без дополнительных элементов). Эти тетради, в зависимости от типа печатного оборудования, получают
непосредственно на рулонных печатных машинах, снабженных
фальцаппаратом, или в процессе обработки листов, отпечатанных
на листовых машинах. В последнем случае изготовление тетрадей
складывается из следующих операций:
1) сталкивание листов — выравнивание их в стопе по длине
и ширине;
2) подрезка листов (если необходимо) — срезка кромок у листов для устранения косины, смятия кромок и получения нужного
формата;
3) разрезка отпечатанных листов на части (если необходимо) — разделение стопы бумаги на требуемое количество частей;
109
4) фальцовка — операция складывания листов бумаги в тетрадь;
5) прессование и обвязка полученных тетрадей;
6) складирование тетрадей до момента готовности всех конструктивных деталей книжного блока к дальнейшей переработке.
Часто (например, при спуске полос «на оборот своя форма»)
тетрадь получают из части бумажного листа, которая называется
листом для фальцовки. В зависимости от числа сгибов лист для
фальцовки имеет определенное число полос текста с каждой
стороны листа. Например, при фальцовке в два сгиба на каждой
стороне листа для фальцовки должно быть по четыре полосы, при
фальцовке в три сгиба — по восемь полос, при фальцовке в четыре сгиба — по шестнадцать полос.
Укрупненная технологическая схема последовательности операций изготовления книжных изданий в обложке приведена
на рис. 7.1.
Рис. 7.1. Укрупненная технологическая схема
изготовления изданий в обложке
Изготовление книжного блока включает операции его комплектовки и скрепления. Комплектовка книжного блока — составление блока из тетрадей или листов в определенном порядке.
В соответствии с конструкцией издания комплектовка блока бывает
110
вкладкой и подборкой. Комплектовку вкладкой используют для
получения малообъемной продукции, которая формируется вкладыванием друг в друга нескольких тетрадей. Такой способ применяется для изданий, комплектуемых и сшиваемых вместе с обложкой и содержащих не более 60–80 страниц. Комплектовка вкладкой
для изданий в обложке всегда сочетается с крытьем обложкой.
Крытьем называется операция соединения обложки и блока.
Комплектовка подборкой предусматривает последовательное
наложение тетрадей друг на друга в стопку. Крытье блоков (соединение обложки и книжного блока), скомплектованных подборкой,
выполняется после операции скрепления.
Для контроля правильности комплектовки издания подборкой
существуют следующие метки: потетрадные, позаказные и метки нечетной тетради. Во избежание возможных ошибок корешковые метки на тетрадях различных заказов должны быть на разном уровне.
Потетрадные метки располагаются ступенчато на корешке
блока и служат для контроля правильности комплектовки тетрадей
в порядке следования страниц. Если комплектовка выполнена
правильно, то потетрадные метки образуют своеобразный узор —
«лесенку», нарушение которой свидетельствует о наличии ошибки. В многообъемных изданиях с большим количеством страниц
потетрадные метки располагаются в два или даже в три ряда. Позаказные метки располагаются на корешке, находятся на одинаковом удалении от головки блока и образуют прямую линию. Позаказные метки располагаются ниже последней потетрадной метки
на 1–2 см. Метки нечетной тетради размещаются на корешке нечетной тетради на одинаковом расстоянии от края блока по прямой
линии, расположенной на 1–2 см ниже позаказных меток.
Для изданий в обложке обычно применяют следующие способы скрепления:
1) шитье внакидку;
2) шитье проволокой втачку;
3) клеевое бесшвейное скрепление (КБС) со срезкой корешковых фальцев.
Сущность шитья проволокой заключается в отрезании от
бобины проволоки заготовки, загибки под углом 90° ножек скобы
и проталкивании этих ножек под давлением через листы бумаги.
Шитье проволокой внакидку состоит в том, что скомплектованный вкладкой блок с наброшенной сверху обложкой раскрывается
111
посередине и накидывается на седло проволокошвейной машины
обложкой вверх. Издание прошивается по корешковому сгибу,
а ножки скоб проволоки загибаются внутрь блока.
Шитье втачку применяется для скрепления изданий, скомплектованных подборкой. Блок прошивают проволочными скобами по корешковому полю тетрадей с отступом от края корешка не
менее чем на 4 мм. Проволочные скобы прокалывают всю толщину блока, концы ножек скобы выходят на корешковое поле последней страницы блока, затем концы загибают параллельно
спинке скобы.
Разновидностью шитья втачку является шитье встречными
скобами, при котором концы ножек скобы не загибаются.
Клеевое бесшвейное скрепление — поблочный метод, т. е.
блок скрепляется за один рабочий цикл. Сущность его заключается
в следующем:
1) скомплектованный подборкой блок подается в специальную
машину, где он зажимается двумя плоскостями;
2) фреза с резцами из твердых сплавов полностью срезает (на
3–4 мм) корешковые фальцы тетрадей. В этих случаях корешковое
поле тетрадей должно быть соответственно увеличено по ширине;
3) обрез, состоящий из отдельных листков, торшонируется
(разрыхляется);
4) после очистки от бумажной пыли на него наносится клей.
Клей после высыхания (затвердевания) образует на корешке
сплошную эластичную пленку, удерживающую листы блока. Процесс выполняется на специальном оборудовании с различной степенью агрегатирования.
2. ТИПЫ И КОНСТРУКЦИЯ ОБЛОЖЕК
ГОСТ 22240–76 предусматривает четыре типа обложек, каждому типу присвоены номер и название (рис. 7.2).
Тип 1 — обложка для крытья внакидку. Блок комплектуется
вкладкой. Обложка прошивается вместе с блоком проволокой.
Тип 2 — обложка для обыкновенного крытья. Блок комплектуется подборкой, скрепляется клеевым бесшвейным способом, обложка приклеивается к блоку только по поверхности корешка. Если
масса 1 м2 обложечной бумаги больше 120 г, следует проводить
112
биговку обложки. Биговка — операция создания небольшого углубления в корешковой части обложки, которое нейтрализует сопротивление волокон бумаги, расположенных по линии сгиба. При обыкновенном крытье делают 2 бига, их размещают по центру обложки
с расстоянием между ними, равным толщине корешка блока.
Тип 3 — обложка для крытья вроспуск. Блок комплектуется
подборкой, скрепляется проволокой, нитками или клеевым бесшвейным способом. Обложка не только приклеивается к корешку
блока, но и заходит на корешковые поля первой и последней страниц блока на 5–7 мм. Биговка делается всегда. Число бигов равно 4:
2 внутренних бига располагают как и при обыкновенном крытье,
а 2 крайних бига — с отступом от внутренних бигов на 5–7 мм.
Клеем промазывают как корешок блока, так и обложку по корешковой части между крайними бигами.
1
Рис. 7.2. Типы мягких обложек:
1 — обложка; 2 — сторонка обложки; 3 — проволочные скобы;
4 — клеевой слой; 5 — окантовочный материал
Тип 4 — обложка составная с окантовкой корешка. Она состоит из двух отпечатанных сторонок, наложенных на блок и окантованных вместе с корешком блока полосой переплетного материала.
После склеивания деталей и сушки книга вместе с обложкой обрезается с трех сторон.
Для раскроя одного листа обложечной бумаги следует:
1) вычислить формат издания или блока до обрезки;
2) найти толщину блока;
3) определить размеры бумажной заготовки для одной обложки;
113
4) найти количество заготовок, размещаемых на одном листе
обложечной бумаги.
Технология изготовления изданий в обложке может изменяться в зависимости от толщины блока, от способов комплектовки и
скрепления блока, от типа обложки и способа крытья блока, величины тиража, среднегодовой загрузки полиграфического предприятия заказами, состава и типа оборудования.
3. ОСНОВНЫЕ РАСЧЕТНЫЕ ФОРМУЛЫ И ЗАДАЧИ
3.1. Принятые обозначения
Nч — число частей, на которые необходимо разрезать запечатанные листы бумаги перед фальцовкой;
Сл — число страниц на бумажном листе;
Ст — число страниц в тетради;
Lскобы — размер скобы, мм;
lспинки — размер спинки скобы, мм;
lзагиба — длина загибки ножек, мм;
Тб — толщина блока, мм;
hт.б — толщина тиражного листа бумаги, мм;
Ш1, 2, 3 — ширина обложки типа 1, 2, 3, мм;
В1, 2, 3 — высота обложки типа 1, 2, 3, мм;
Шд.о — ширина издания до обрезки, мм;
Вд.о — высота издания до обрезки, мм.
3.2. Расчетные формулы
Nч = Сл / Ст;
(7.1)
Lскобы = lспинки + lзагиба ⋅ 2 + Тб ⋅ 2;
(7.2)
Тб = hт.б ⋅ Vб.л ⋅ d;
Ш1 = 2Шд.о; В1 = Вд.о;
Ш2, 3 = Тб + 2Шд.о; В2, 3 = Вд.о.
(7.3)
(7.4)
(7.5)
3.3. Примеры решения типовых задач
Задача 1. На сколько частей надо разрезать бумажный лист
форматом 84×108, отпечатанный с двух сторон в 1/64 долю, если
114
используется 3-сгибная перпендикулярная фальцовка? Определите минимальное число резов. Составьте схему разрезки бумажного листа.
Решение. Трехсгибная тетрадь имеет объем 16 страниц. Один
печатный лист содержит 64 доли, т. е. 128 страниц. Исходя из
формулы (7.1), необходимо разрезать бумажный лист на 128 / 16 =
= 8 частей. Минимальное число резов равно 4 (рис. 7.3).
Б
А
Б
Б
Б
А
А
А
Рис. 7.3. Схема разрезки бумажного листа:
АБ — линия разрезки
Задача 2. Бумажный лист форматом 60×90 отпечатан с двух
сторон в 1/16 долю. Определите количество листов для фальцовки,
если используется: 1) 4-сгибная фальцовка; 2) 3-сгибная фальцовка; 3) фальцовка в 2 сгиба.
Решение. Тетрадь в 4 сгиба содержит 32 страницы. Бумажный
лист, запечатанный с двух сторон в 1/16 долю, содержит 16 полос
лица и 16 полос оборота, т. е. 32 страницы. По формуле (7.1) число
листов составит 32 / 32 = 1.
При фальцовке в 3 сгиба число листов для фальцовки составит два, так как тетрадь в 3 сгиба состоит из 16 страниц (8 + 8),
а на бумажном листе в 1/16 долю располагается 32 страницы, т. е.
32 / 16 = 2.
При фальцовке в 2 сгиба число листов для фальцовки составит 4 (32 / 8 = 4).
Задача 3. Определите размеры обложки типа 2 для издания
форматом 70×108/8 при толщине блока 10 мм.
Решение. Для издания форматом 70×108/8 размеры до обрезки
равны: Шд.о = 1080 / 4 = 270 мм, Вд.о = 700 / 2 = 350 мм.
115
Для типа 2 и 3 размеры обложки определяются по формуле
(7.4): Ш2, 3 = 10 + 2 · 270 = 550 мм, В2, 3 = 350 мм.
Задача 4. Определите расход обложечной бумаги (в листах)
формата 620×1070 мм для крытья обложкой типа 3 блока, скрепленного с помощью клеевого бесшвейного скрепления, форматом
60×84/16 и объемом 9,3 у. п. л. Толщина листа — 100 мкм. Тираж — 25 тыс. экз.
Решение. 1. Вычисляем формат издания до обрезки:
(600 / 4)×(840 / 4) = 150×210 мм.
2. Находим толщину блока Тб = hт.б ⋅ Vб.л ⋅ d.
Для этого сначала определяется объем издания в бумажных
листах: 9,3 / 0,93 / 2 = 5 б. л., так как коэффициент приведения для
листа формата 60×84 равен (60 ⋅ 84) / 5400 = 0,93. Тогда по формуле (7.3) Тб = 0,1 · 5 · 16 = 8 мм.
3. Определяем размеры бумажной заготовки для одной обложки по формулам (7.4): 150 · 2 + 8 = 308 мм = 30,8 см (ширина);
210 мм = 21 см (высота).
4. Находим, сколько заготовок выйдет из одного листа обложечной бумаги форматом 620×1070 мм (62×107 см).
62 / 30,8 = 2; 107 / 21 = 5; 2 · 5 = 10 заготовок.
5. Определяем число листов обложечной бумаги для всего тиража: 25 000 / 10 = 2500 л.
Задача 5. Определите расход проволоки в метрах и килограммах
при шитье блоков втачку в две скобы для издания форматом
60×90/16 и объемом 10 ф. п. л., тираж издания — 50 тыс. экз., толщина бумажного листа — 100 мкм. Длина спинки скобы — 14 мм,
загибка ножек — 6 мм. Один погонный метр проволоки весит 22,2 г.
Решение. 1. Находим объем блока в бумажных листах:
Vб.л = 10 / 2 = 5 б. л.
2. Определяем толщину блока по формуле (7.3): 5 ⋅ 0,1 ×
× 16 = 8 мм.
3. Рассчитаем размер проволочной заготовки на одну скобу по
формуле (7.1):
Lскобы = 14 + 6 ⋅ 2 + 8 ⋅ 2 = 42 мм.
4. Определим расход проволоки на один блок: 42 ⋅ 2 = 84 мм.
116
5. Находим расход проволоки в метрах на весь тираж: 84 ×
× 50 000 = 4 200 000 мм = 4200 м.
6. Рассчитываем расход проволоки на тираж в килограммах:
4200 ⋅ 22,2 = 93 240 г = 93,24 кг ≈ 94 кг.
Задача 6. Определите расход поливинилацетатной дисперсии
(ПВАД) при клеевом бесшвейном способе скрепления 100 тыс.
блоков форматом 60×84/16 и объемом 5 б. л., толщина бумажного
листа — 100 мкм. При КБС расход клея на 1 м2 площади корешка
зависит от используемого клея: при работе с ПВАД высокой вязкости расход на 1 м2 составит 750 г, с термоклеем — 800 г на 1 м2.
Решение. 1. Определяем размер блока до обрезки: (600 / 4) ×
× (840 / 4) = 150×210 мм.
2. Находим толщину блока по формуле (7.3): Тб = 0,1 ⋅ 5 ⋅ 16 =
= 8 мм (0,008 м).
3. Рассчитаем площадь корешка (м2) всего тиража, исходя из
того что высота корешка составляет 210 мм (0,21 м): 0,21 ⋅ 0,008 ×
× 100 000 = 168 м2.
4. Определяем расход ПВАД на тираж: 750 ⋅ 168 = 126 000 г =
= 126 кг.
3.4. Задачи для самостоятельного решения
1. На сколько частей надо разрезать бумажный лист форматом
84×108/32, если используется 4-сгибная перпендикулярная фальцовка? Составьте схему разрезки бумажного листа.
2. На сколько частей надо разрезать бумажный лист форматом
60×90/16, если используется 2-сгибная перпендикулярная фальцовка? Составьте схему разрезки бумажного листа.
3. Бумажный лист форматом 70×100 отпечатан с двух сторон
в 1/16 долю. Определите количество листов для фальцовки, если
используется: 1) 4-сгибная фальцовка; 2) 3-сгибная фальцовка;
3) фальцовка в 2 сгиба.
4. Определите размеры обложки типа 3 для издания форматом
70×108/16 при толщине блока 15 мм.
5. Определите размеры обложки типа 1 для издания форматом
60×84/16.
6. Определите размеры обложки типа 2 для издания форматом
70×100/16 при толщине блока 7 мм.
117
7. Рассчитайте расход обложечной бумаги (в листах) формата
620×1070 мм для крытья обложкой типа 3 блока, скрепленного
с помощью клеевого бесшвейного скрепления, форматом 70×90/16 и
объемом 11,7 у. п. л. Толщина листа — 100 мкм. Тираж — 5 тыс. экз.
8. Рассчитайте расход обложечной бумаги (в листах) формата 620×840 мм для крытья обложкой типа 2 блока, скрепленного
с помощью клеевого бесшвейного скрепления, форматом 70×
×100/32 и объемом 13 у. п. л. Толщина листа — 100 мкм. Тираж —
2 тыс. экз.
9. Определите расход проволоки в метрах и килограммах при
шитье блоков втачку в две скобы для издания форматом 84×108/32
и объемом 15 ф. п. л., тираж издания — 5 тыс. экз., толщина бумажного листа — 80 мкм. Длина спинки скобы — 14 мм, загибка
ножек — 6 мм. Один погонный метр проволоки весит 22,2 г.
10. Определите расход проволоки в метрах и килограммах при
шитье блоков внакидку в две скобы для издания форматом 60×
×84/16, объемом 48 страниц тиражом 10 тыс. экз. на машине
БПШ-30, если толщина бумажного листа равна 100 мкм. Один погонный метр проволоки весит 15,4 г. Параметры скоб взять из
предыдущей задачи.
11. Рассчитайте расход поливинилацетатной дисперсии (ПВАД)
при клеевом бесшвейном способе скрепления 10 тыс. блоков форматом 70×100/32 и объемом 7,5 б. л., толщина бумажного листа —
100 мкм.
12. Рассчитайте расход термоклея при клеевом бесшвейном
способе скрепления 2 тыс. блоков форматом 84×108/32 и объемом
17,5 б. л., толщина бумажного листа — 100 мкм.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Охарактеризуйте все виды крытья блоков обложкой.
2. В каких случаях применяется обыкновенное крытье обложкой, а в каких — вроспуск?
3. Как подобрать обложечную бумагу по массе 1 м2 в зависимости от объема блока и вида крытья?
4. В каких случаях и для чего необходимо биговать обложки?
5. Когда следует учитывать направление бумажных волокон
при раскрое обложечной бумаги?
118
6. Для получения какого типа обложки учитывается только
формат издания?
7. Какие параметры издания, комплектуемого подборкой, следует учитывать при раскрое бумаги для обложек?
8. Приведите последовательность операций, выполняемых во
вкладочно-швейно-резальном агрегате (ВШРА).
9. Приведите последовательность операций, выполняемых на
листоподборочно-брошюровочном комплексе для изготовления
изданий в обложке типа 1.
10. В каком случае выполняется фрезерование корешка блока
и каково назначение данной операции?
11. Назначение операции «торшонирование».
12. Для чего выполняется обрезка блоков с трех сторон?
13. На какие группы делятся издания в обложке в зависимости
от толщины блока?
14. Дайте определение понятий «брошюра», «книга».
15. Что означает термин «обрезная обложка»?
16. Какие функции выполняет обложка?
17. В каких случаях необходимо учитывать направление бумажных волокон при раскрое обложечной бумаги?
18. Что включают в себя брошюровочные процессы?
119
Тема 8. ИЗГОТОВЛЕНИЕ
ИЗДАНИЙ В ПЕРЕПЛЕТНОЙ
КРЫШКЕ
1. ОСНОВНЫЕ ЭЛЕМЕНТЫ КНИЖНОГО ИЗДАНИЯ
В ПЕРЕПЛЕТНОЙ КРЫШКЕ
Книжные издания в переплетной крышке кроме блока и крышки имеют от трех до шести соединительных элементов:
1) корешковый материал (марля или другой заменяющий ее
материал, который выступает за пределы толщины блока и образует клапаны с каждой стороны) или окантовочный материал;
2) два каптала (тканевая тесьма с утолщенным цветным краем);
3) бумажную полоску или гильзу (плоскую бумажную трубочку, приклеиваемую к корешку блока и крышки);
4) два форзаца (два четырехстраничных листка бумаги, один
из которых прикрепляется к первой, а другой — к последней тетрадям блока).
Переплетная крышка может состоять из одного, четырех или
шести элементов: картонных сторонок, отстава (полоска плотной
бумаги или картона) и покровного материала, который в свою
очередь может состоять из тканевого корешка и двух покровных
сторонок.
2. ТЕХНОЛОГИЧЕСКАЯ СХЕМА
ИЗГОТОВЛЕНИЯ ИЗДАНИЙ В ПЕРЕПЛЕТНОЙ КРЫШКЕ
Технология изготовления большинства книг в переплетных
крышках включает следующие основные процессы: изготовление
книжных блоков, обработку книжных блоков, изготовление и
оформление переплетных крышек, соединение блоков с крышками
и окончательную отделку книг. Укрупненная технологическая схема изготовления изданий в переплетной крышке представлена на
120
рис. 8.1. Основная особенность технологии изготовления блоков
для книг в переплетных крышках — это присоединение к простым
тетрадям форзацев (а часто и других дополнительных элементов).
Скрепление книжных блоков в зависимости от объема издания, формата, назначения, технической оснащенности предприятия и других условий может быть швейное, клеевое бесшвейное и
швейно-клеевое. Для книг, изготавливаемых на операционном
оборудовании, применяются следующие способы скрепления:
1) потетрадное шитье (тетради последовательно скрепляются
в единый блок) нитками на корешковом материале (наиболее
прочный, но менее экономичный способ скрепления);
2) потетрадное шитье нитками без марли с последующей
окантовкой корешка блоков;
3) поблочное (все тетради скрепляются одновременно) клеевое скрепление со срезкой корешковых фальцев тетрадей или без
их срезки;
4) швейно-клеевое скрепление блоков, скомплектованных из
прошитых термонитями тетрадей, с последующей окантовкой корешка блоков.
Рис. 8.1. Укрупненная технологическая схема
изготовления книг в переплетной крышке
Потетрадное шитье нитками выполняется на ниткошвейных
машинах в следующем порядке: раскрытая тетрадь подводится
121
фальцем к швейным аппаратам, где прокалывающие иглы образуют в нем отверстия для прохода швейных игл и крючков. Швейные
иглы вводят в тетрадь нить, а затем, поднимаясь, образуют нитяные петли, которые захватываются двигающимися горизонтально
нитеводителями и переносятся на крючки. Последние, поворачиваясь, подхватывают нитяные петли и выводят их наружу тетради
через петли, образованные ранее. Комбинация передвижения
швейных игл и нитеводителей позволяет получать необходимые
виды стежков, обеспечивающих скрепление листов в тетради
и тетрадей между собой. Операция потетрадного шитья выполняется на автоматах, где раскрытые тетради подаются самонакладами, и на полуавтоматах, где тетради на стол машины подаются вручную.
При поблочном скреплении втачку или при клеевом бесшвейном скреплении дробные части листа любого объема допускается
комплектовать в блок в виде отдельной тетради и помещать в любом месте. При скреплении блоков с шитьем тетрадей термонитями накидки и вкладки дробных частей листа не допускаются.
При потетрадном скреплении тетрадей блоков шитьем нитями
дробная часть листа должна быть присоединена не ближе чем
на третью от начала или конца блока тетрадь или, как самостоятельная тетрадь, быть расположена на ее месте.
Полная обработка используется для книг с толщиной блока
12–40 мм при потетрадном шитье нитками без корешкового материала и включает следующие операции:
1) многократный обжим корешка и блока;
2) заклейку корешка;
3) сушку корешка;
4) многократный обжим корешка;
5) обрезку блока с трех сторон;
6) закраску обрезов;
7) кругление корешка;
8) отгибку фальцев или краев;
9) приклейку корешкового материала;
10) приклейку ленточки-закладки;
11) приклейку капталов;
12) приклейку бумажной полоски.
Обжим корешка вызывается необходимостью калибровки блоков по толщине и уплотнения корешка, чтобы в процессе заклейки
122
корешка клей не мог свободно проникать через проколы во внутреннюю часть тетради и склеивать листы.
Основное назначение заклейки корешка — придать корешку
и блоку монолитность и прочность при сохранении пластичности
и гибкости корешка, чтобы предотвратить смещение тетрадей при
последующей обработке; устранить просвет между тетрадями;
создать арочный свод и упоры для фальцев в раскрытой книге;
повысить сохранность формы корешка, прочность и долговечность
готовой книги. В настоящее время наилучшим клеем для заклейки
корешков книжных блоков после шитья считается поливинилацетатная дисперсия (ПВАД).
Сушка корешков блоков проводится после заклейки с целью удаления избыточной влаги из клеевого слоя. При этом
клеевой слой должен потерять липкость, но сохранить эластичность.
Вторичный обжим корешка блока после сушки вызван тем,
что при заклейке корешка бумажные волокна набухают и несколько увеличивают свой объем. В процессе сушки избыточная влага
удаляется, но так как сушка проходит в свободном состоянии, то
бумажные волокна, высыхая, сохраняют свою рыхлость. Для восстановления прежней плотности корешка необходимо повторно
провести обжим корешка.
Обрезка блоков с трех сторон обеспечивает свободный доступ к любой странице книжного издания, так как при выполнении этой операции срезаются все фальцы тетрадей книжного
блока, кроме корешковых. На малых предприятиях обрезку выполняют на малоформатных одноножевых бумагорезальных машинах, на крупных предприятиях — на трехножевых резальных
машинах.
Закраска обрезов — это один из способов украшения обрезов,
который проводится сразу же после обрезки с трех сторон, пока
обрез сохраняет свою плотность. Наиболее распространен способ
сплошной закраски обрезов — одного (верхнего), двух или реже
трех. Она предохраняет обрезы от загрязнений, обветшания и выцветания при хранении и пользовании книгами.
Устойчивость формы готовой книги в процессе ее использования во многом зависит от профиля корешка блока, который получается при выполнении операций обработки корешка блока. Корешок блока может быть прямой, кругленый, кругленый с отогну123
тыми корешковыми фальцами (грибообразный), прямой с отогнутыми фальцами или краями корешка (рис. 8.2).
б
Рис. 8.2. Форма корешков:
а — прямой; б — кругленый; в — кругленый с отгибкой корешковых фальцев;
г — прямой с отгибкой корешковых фальцев
Прямой корешок (рис. 8.2, а) обычно применяют для блоков
небольшого объема (при шитье нитками не более 160 страниц).
Толщина прямого корешка больше толщины передней части блока,
что значительно затрудняет прессование готовых книг, а следовательно, снижает прочность скрепления блока с крышкой.
Все книжные блоки, сшитые нитками объемом более 160–
200 страниц, должны иметь кругленый корешок (рис. 8.2, б). В этом
случае корешковые фальцы тетрадей, составляющих блок, сдвигаются один относительно другого по дуге, в результате чего утолщение в корешковой части ликвидируется и блок приобретает
устойчивую форму. Дуга при круглении корешка блока должна
быть симметричной.
Корешки блоков объемом более 320 страниц при шитье нитками подвергаются не только круглению, но и отгибке корешковых
фальцев тетрадей (рис. 8.2, в), в результате корешок блока приобретает грибообразную форму.
Корешковый материал приклеивается на корешок, если шитье
проводилось брошюрным стежком. Ширина полоски корешкового
материала должна быть больше толщины блока, так чтобы с каждой стороны блока образовывались клапаны по 2 см, необходимые
для соединения блока с переплетной крышкой.
При скреплении термонитями и КБС необходима окантовка корешка. В качестве такого материала используются: прочная бумага,
бумага, склеенная с марлей, или же нетканый волокнистый материал. Материал приклеивается в виде сплошной ленты по всему корешку с загибом на форзацы (по 15–20 мм с каждой стороны).
Вклейка ленточки-закладки (ляссе) обычно производится в изданиях улучшенного оформления. Ленточка-закладка представляет
собой тесьму (чаще шелковую) шириной 5–8 мм, закроенную по
124
диагонали блока с припуском на приклейку и на выход из блока.
Приклеивается к корешку блока у головного обреза.
Каптал наклеивают на корешок блока у верхнего и нижнего
обреза так, чтобы утолщенная кромка закрывала фальцы тетради
по обрезу.
Полоска бумаги предохраняет клеевой слой на корешке от
растрескивания и осыпания и тем самым увеличивает прочность
скрепления блока, а также придает обработанному блоку аккуратный вид. Она препятствует склеиванию корешка блоков с корешком переплетной крышки. Полоска наклеивается почти по всей
площади корешка с отступом от верхнего и нижнего обреза по 3–
4 мм, чтобы захватить каптал, но оставить свободной утолщенную
кромку каптала. Ширина полоски равна дуге корешка блока + 2 мм.
К процессам изготовления переплетных крышек относятся:
1) подготовка элементов крышек;
2) сборка крышек;
3) отделка поверхности крышек;
4) кругление крышек.
Соединение книжного блока с переплетной крышкой называется вставкой. Известно четыре способа вставки блоков в крышки: обыкновенная (на форзацы), на гильзу, глухая, в карманы.
При использовании обыкновенной вставки для соединения блока
с крышкой форзацы блока и концы марлевых полосок промазывают клеем и приклеивают на внутреннюю сторону крышки.
Последние три способа имеют ограниченное применение.
К завершающим операциям относятся:
1) прессование книг и штриховка (образование штриха (прогиба) вдоль корешка с внешних сторон переплетной крышки у готовых книг);
2) контроль;
3) одевание суперобложки;
4) упаковка готовых книг.
3. ТИПЫ И КОНСТРУКЦИИ
ПЕРЕПЛЕТНЫХ КРЫШЕК
Переплетная крышка — внешнее покрытие книжного издания, которое соединяется с блоком посредством форзацев
125
и корешкового материала или без него. ГОСТ 22240–76 предусматривает пять типов переплетных крышек:
тип 5 — переплетная крышка составная;
тип 6 — переплетная крышка из одной детали (цельнокроеная);
тип 7 — переплетная крышка цельнокрытая с кантом;
тип 8 — переплетная крышка с накладными сторонками и накладным корешком;
тип 9 — переплетная крышка с накладными сторонками и
окантованным корешком.
По типу внешнего оформления изданий переплетные крышки
бывают с печатью по наружному материалу, с отделкой и с комбинированным оформлением, что предопределяет особые требования к покровным материалам.
По наличию и отсутствию кантов переплетные крышки бывают без кантов и с кантами. Если крышка имеет те же размеры, что
и блок, она называется обрезной. Если же крышка выступает за
пределы блока с трех сторон на 3–4 мм, то она называется с кантом. Кант — это размер, на который переплетная крышка больше
размера обрезанного блока.
По виду углов переплетные крышки могут быть с прямыми,
круглеными (имеющими небольшой радиус закругления) и прямыми оклеенными углами. Уголки крышек без канта круглятся после обрезки, вместе с блоком; уголки крышек с кантом круглятся
при сборке крышек.
По конструкции переплетные крышки (рис. 8.3) бывают из одной детали (тип 6), цельнокрытые (тип 7) и составные (тип 5, 8, 9).
В первом случае (тип 6, рис. 8.3) крышки изготавливаются
из картона, технической ткани и других материалов, скрепляются с
блоком приклеиванием к ним выступающих клапанов корешкового
материала и одного листа форзаца. Переплетная крышка типа 6
может быть с кантом и без него. Углы могут быть прямыми и закругленными в зависимости от используемого материала. Корешок
прямой, но допускается и кругленый, что зависит от объема блока.
Переплетная крышка цельнокрытая с кантом (тип 7) имеет более сложную конструкцию и состоит из нескольких элементов
(рис. 8.3, в). Картонные сторонки 1 сообщают переплетной крышке определенную жесткость. Расстояние между картонными сторонками называется шпацией 5 и зависит от объема блока.
126
По центру шпации располагается полоска плотной бумаги или
картона, которая называется отставом 2 и предназначается для
того, чтобы можно было производить отделку корешка крышки
при помощи печати или тиснения. Кроме того, наличие отстава
препятствует склеиванию корешка крышки с корешком блока. Расстояние между отставом и картонной сторонкой называется расставом 6. Крышка имеет два расстава, расположенных по обе стороны отстава. Расстав служит для улучшения раскрываемости
крышки в готовой книге. У цельнокрытых крышек (тип 7) картонные сторонки 1 оклеены одним куском материала 4 на бумажной
или тканевой основе. Покровным материалом 4 могут служить как
бумага, так и различные ткани и их заменители. Эти крышки просты в изготовлении, дешевы (при применении покровного материала на бумаге) и поэтому широко применяются для подписных изданий, отдельных произведений политической и художественной
литературы, вузовских учебников, изданий по искусству, литературы для младших школьников и т. д.
2
3
Рис. 8.3. Конструкции жестких типов переплетов:
1 — картонные сторонки; 2 — отстав (полоска плотной бумаги или картона);
3 — корешковая техническая ткань (корешок); 4 — покровный материал;
5 — шпация (расстояние между картонными сторонками);
6 — расстав (расстояние между отставом и картонной сторонкой)
Составные крышки типа 5 состоят из нескольких деталей,
скрепленных клеем: двух картонных сторонок, отстава и покровного материала. При этом покровной материал разделен на три самостоятельные детали: корешок и две покровные сторонки. Покровные сторонки оклеивают картонные сторонки с загибкой клапанов
по верхним, передним и нижним краям и поверх корешка.
Крышки с накладными сторонками (типы 8, 9) также составные,
но имеют отличительные особенности. У них каждую картонную
127
сторонку покрывают материалом с загибкой со всех четырех сторон.
Оклеенные картонные сторонки наклеиваются поверх корешка. В переплетной крышке типа 8 корешок покрыт материалом с загибкой
сверху и снизу. В переплетной крышке типа 9 для корешка используется материал для окантовки. После изготовления детали соединяют.
Наряду с рассмотренными типами в последнее время применяется так называемая интегральная переплетная крышка (рис. 8.4).
Она представляет собой видоизмененный тип 6 переплетной крышки из одной детали, недостатком которой была малая жесткость
углов и быстрое разрушение.
Рис. 8.4. Вид заготовки
для интегральной переплетной крышки
Интегральный переплет также состоит из одной детали картона, но со всех четырех сторон добавлен материал для формирования клапанов, которые после загибки и приклейки упрочняют
крышку по периметру, позволяя проектировать канты у книги
и повышать износостойкость углов переплетной крышки.
4. ОСНОВНЫЕ РАСЧЕТНЫЕ ФОРМУЛЫ И ЗАДАЧИ
4.1. Принятые обозначения
Тб.п — толщина блока в переплетной крышке, мм;
Nд.э — число дополнительных элементов сложных тетрадей;
hд.э — толщина листа бумаги дополнительных элементов, мм;
hф — толщина форзацной бумаги, мм;
Квн — ширина верхних и нижних кантов, Квн = 3 мм;
Кп — ширина передних кантов, Кп = 4 мм;
З — ширина загибки покровного материала, З = 15 мм;
128
Шп.о — ширина блока после обрезки, мм;
Вп.о — высота блока после обрезки, мм;
hк — толщина картона сторонок крышки, мм;
hот — толщина картона отстава, мм;
Ш7 — ширина покровного материала для переплетной крышки типа 7, мм;
В7 — высота покровного материала для переплетной крышки
типа 7, мм;
Шинт — ширина заготовки материала интегральной переплетной крышки, мм;
hм — толщина материала интегральной переплетной крышки, мм;
Винт — высота заготовки материала интегральной переплетной
крышки, мм.
4.2. Расчетные формулы
Тб.п = Vб.л · d · hт.б + Nд.эhд.э + 4hф + 0,2 · Vб.л;
(8.1)
Ш7 = Тб.п + 2(Шп.о + hк + hот + Кп + З);
(8.2)
В7 = Вп.о + 2(Квн + hк + З);
(8.3)
Шинт = Тб + 2(Шп.о + Кп + З + hм);
(8.4)
Винт = Вп.о + 2(Квн + З + hм).
(8.5)
4.3. Примеры решения типовых задач
Задача 1. Определите толщину блока, скомплектованного
из 32-страничных тетрадей. Объем издания — 15 б. л. Формат издания 60×90/16; толщина бумаги составляет 90 мкм. В блоке 8 иллюстраций-приклеек толщиной 120 мкм и форзацы на бумаге
толщиной 140 мкм; блок сшит нитками.
Решение. Толщина блока определяется по формуле (8.1): Тб.п =
= 0,09 ⋅ 15 ⋅ 16 + 0,12 ⋅ 8 + 0,14 ⋅ 4 + 0,2 ⋅ 15 = 21,6 + 0,96 + 0,56 +
+ 3 = 26,12 мм. С учетом обжима корешковой зоны принимаем
толщину блока ≈ 26 мм.
Задача 2. Определите размер заготовки покровного материала переплетной крышки типа 7, если известны формат издания — 70×100/16, его объем — 320 страниц. Толщина бумаги для
129
блока составляет 90 мкм, толщина бумаги для форзаца —
140 мкм. Толщину картона отстава принять равной толщине картонных сторонок, т. е. 3 мм.
Решение. 1. Определяем формат издания до и после обрезки (см).
Формат до обрезки составит (700 / 4)×(1000 / 4) = 175×250 см,
а после обрезки — 170×240 мм.
2. Определим объем издания в бумажных листах: 320 / (2 ×
× 16) = 10 б. л.
3. Определяем толщину блока по формуле (8.1). Так как в условии не указано наличие дополнительных элементов, то это слагаемое
в формуле (8.1) не учитывается (принимается равным нулю). В условии не указан вид скрепления, поэтому принимаем вид скрепления
КБС. Таким образом, формула (8.1) преобразуется к виду:
Тб.п = Vб.л · d · hт.б + 4hф;
Тб.п = 10 · 16 · 0,09 + 4 ⋅ 0,14 = 14,4 + 0,56 = 14,96 ≈ 15 мм.
4. Определяем ширину покровного материала по формуле
(8.2): 15 + 2 ⋅ (170 + 3 + 3 + 4 + 15) = 15 + 2 ⋅ 195 = 405 мм.
5. Высота покровного материала по формуле (8.3): 240 + 2 ×
× (3 + 3 + 15) = 240 + 2 ⋅ 21 = 282 мм.
Задача 3. Для условия задачи 2 определите количество бумаги
в листах и килограммах для изготовления покровного материала,
если размер бумажного листа равен 720×1020 мм, масса 1 м2 равна
100 г. Тираж принять равным 25 тыс. экз.
Решение. 1. Определяем число дубликатов покровного материала, размещаемых на бумажном листе, при этом долевой раскрой
учитывать не обязательно, так как к нему обычно припрессовывают
полимерную пленку: (720 / 282) · (1020 / 405) ≈ 2 · 2 = 4 шт.
2. Определяем число листов покровного материала на тираж:
25 000 / 4 = 6250 шт.
3. Масса бумаги составит: (6250 ⋅ 0,72×1,02 ⋅ 100 / 1000) =
= 459 кг ≈ 460 кг.
Задача 4. Определите расход форзацной бумаги для изготовления простого приклейного форзаца к изданию форматом 70×
×100/16 и тиражом 50 тыс. экз. Ширина рулона бумаги – 70 см.
Решение. 1. Определим формат издания до обрезки: (700 / 4) ×
× (1000 / 4) = 175×250 мм.
130
2. Определим формат заготовки для форзаца (ширина заготовки простого приклейного форзаца в два раза больше ширины
издания до обрезки, высота равна высоте блока до обрезки):
(175 · 2)×250 = 350×250 мм.
3. Определим количество форзацев по ширине рулона с учетом долевого раскроя (в рулонных материалах машинное направление бумаги располагается по длинной стороне рулона — в отличие от листовых, у которых машинное направление сориентировано по широкой стороне; фальц форзаца должен быть параллелен
машинному направлению). Таким образом, при долевом раскрое
из ширины рулона получится 700 / 350 = 2 форзаца.
4. Рассчитаем расход бумаги в метрах. Высота форзаца 250 мм =
= 0,25 м, следовательно, из 25 см рулона форзацной бумаги выйдет
2 форзаца. На издание тиражом 50 тыс. экз. необходимо 100 тыс.
форзацев (по два на кождое издание). Составляется пропорция:
0,25 м — 2 форзаца
х п. м — 100 000 форзацев
x = 0,25 · 100 000 / 2 = 12 500 п. м
Задача 5. Определите число тетрадей для комплектовки
блока подборкой, если основные тетради содержат 16 страниц.
Найдите объем дополнительных тетрадей. Формат комплектуемого
блока — 60×90/16, объем — 172 страницы.
Решение. 1. Определяем число основных тетрадей в блоке:
172 / 16 = 10 тетрадей (12 страниц в остатке).
2. Находим число и объем дополнительных тетрадей. При этом
исходим из того, чтобы оставшиеся страницы образовали минимальное число тетрадей. 12 страниц составляют одну тетрадь в два
сгиба (8 страниц) и одну тетрадь в один сгиб (4 страницы).
При этом двухсгибную дополнительную тетрадь следует вложить в односгибную. Получится одна дополнительная тетрадь, что
сократит число тетрадей в блоке до одиннадцати.
Задача 6. Найдите общее число тетрадей при комплектовке
блока подборкой форматом 70×90/16 и объемом 5,5 б. л., если основные тетради содержат 32 страницы.
Решение. В данном издании используется 1/16 доля, которая показывает, что на лице и обороте бумажного листа размещается по 16 полос. Следовательно, общий объем одного бумажного
131
листа составляет 32 страницы, что соответствует одной 4-сгибной
32-страничной тетради.
Поскольку объем издания составляет 5,5 б. л., то книжный
блок будет включать пять 32-страничных тетрадей, а дробная
часть листа составит 32 · 0,5 = 16 страниц. Для изданий, скомплектованных из 32-страничных тетрадей, 16-страничная является самостоятельной. Следовательно, общее число тетрадей равно 6.
4.4. Задачи для самостоятельного решения
1. Определите толщину блока, скомплектованного из 32-страничных тетрадей. Объем издания — 14 б. л. Формат издания –
84×108/32; толщина бумаги составляет 90 мкм. В блоке 16 иллюстраций в виде двух вклеек по 8 страниц толщиной 120 мкм
и форзацы на бумаге толщиной 140 мкм; блок сшит нитками.
2. Определите толщину блока, скомплектованного из 16-страничных тетрадей. Объем издания — 20 б. л. Формат издания —
60×84/16; толщина бумаги составляет 100 мкм. В блоке 4 иллюстрации в виде двух приклеек по 2 страницы толщиной 120 мкм
и форзацы на бумаге толщиной 160 мкм; блок сшит нитками.
3. Найдите размер заготовки покровного материала переплетной крышки типа 7, если известны формат издания —
60×90/16, его объем — 320 страниц. Толщина бумаги для блока
составляет 90 мкм, толщина бумаги для форзаца — 160 мкм.
Толщину картона отстава принять равной толщине картонных
сторонок, т. е. 2 мм.
4. Найдит размер заготовки покровного материала переплетной крышки типа 7, если известны формат издания – 84×108/32, его
объем — 320 страниц. Толщина бумаги для блока составляет
80 мкм, толщина бумаги для форзаца — 140 мкм. Толщину картона
отстава принять равной толщине картонных сторонок, т. е. 2,5 мм.
5. Определите расход покровного материала в листах для изготовления переплетной крышки типа 7, если известны: формат
издания — 60×90/16; объем издания — 15 б. л.; толщина бумаги
блока — 90 мкм; толщина форзацной бумаги — 140 мкм; толщина
картона картонных сторонок — 2,5 мм; толщина картона отстава — 1,5 мм; скрепление блока — потетрадное шитье нитками;
тираж — 5 тыс. экз. Формат бумаги для покровного материала
принять равным формату издания.
132
6. Определите расход покровного материала для изготовления переплетной крышки типа 7, если известны: формат издания — 84×108/32; объем издания — 20 ф. п. л.; толщина бумаги
блока — 90 мкм; толщина форзацной бумаги — 160 мкм; толщина картона картонных сторонок — 3 мм; толщина картона отстава — 2 мм; скрепление блока — КБС; тираж — 1 тыс. экз.
Формат бумаги для покровного материала принять равным
формату издания.
7. Рассчитайте расход форзацной бумаги для изготовления
простого приклейного форзаца к изданию форматом 84×108/32
и тиражом 5 тыс. экз. Ширина рулона бумаги — 70 см.
8. Рассчитайте расход форзацной бумаги для изготовления
простого приклейного форзаца к изданию форматом 84×108/32
и тиражом 5 тыс. экз. Размер форзацной бумаги — 84×108 см.
9. Определите число тетрадей для комплектовки блока подборкой, если основные тетради содержат 32 страницы. Найдите
объем дополнительных тетрадей. Формат комплектуемого блока — 70×100/32, объем — 336 страниц.
10. Определите число тетрадей для комплектовки блока подборкой, если основные тетради содержат 16 страниц. Найдите
объем дополнительных тетрадей. Формат комплектуемого блока — 60×84/16, объем — 164 страницы.
11. Найдите общее число тетрадей при комплектовке блока
подборкой форматом 70×100/32 и объемом 7,5 бумажных листов,
если основные тетради содержат 32 страницы.
12. Найдите общее число тетрадей при комплектовке блока
подборкой форматом 60×90/16 и объемом 15,5 бумажных листов,
если основные тетради содержат 16 страниц.
КОНТРОЛЬНЫЕ ВОПРОСЫ
1. Сколько типов переплетных крышек предусматривает
ГОСТ 22240–76?
2. Приведите достоинства и недостатки различных способов
вставки блоков в переплетные крышки.
3. Области применения различных типов переплетных крышек.
4. Какие материалы используются при изготовлении переплетных крышек?
133
5. Что такое интегральный переплет? Достоинства и недостатки, область применения.
6. Какие функции выполняет суперобложка?
7. Каковы причины коробления переплетных крышек?
8. Какую форму может иметь корешок книжного блока?
9. Какой тип корешка обеспечивает более высокую прочность
книжным изданиям?
10. Назначение операций «прессование» и «сушка» при изготовлении изданий в переплетных крышках.
11. Какие способы печати используют для полиграфического
оформления переплетных крышек?
12. Назначение операции закраски обрезов.
13. При расчете размеров деталей переплетных крышек учитывают размеры книжного блока до или после обрезки?
14. Какие факторы необходимо учитывать при выборе схемы
технологического процесса изготовления издания?
15. Какие требования предъявляются к качеству изготовления
книжных изданий в переплетных крышках?
134
СПИСОК РЕКОМЕНДУЕМОЙ
ЛИТЕРАТУРЫ
1. Технология полиграфических процессов. Термины и определения: СТБ 1431–2003. – Введ. 01.07.2004. – Минск: Госстандарт, 2004. – 32 с.
2. Технология и оборудование допечатных процессов в полиграфии. Термины и определения: СТБ 1583–2005. – Введ.
01.06.2006. – Минск: Госстандарт, 2006. – 44 с.
3. Каган, Б. Словарь полиграфических терминов / Б. Каган,
С. Стефанов. – М.: РепроЦЕНТР М, 2005. – 592 с.
4. Самарин, Ю. Н. Печатные системы фирмы Heidelberg.
Допечатное оборудование: учеб. пособие / Ю. Н. Самарин, Н. П. Сапошников, М. А. Синяк. – М.: Изд-во МГУП, 2000. – 208 с.
5. Каледина, Н. Б. Основы полиграфического производства:
учеб.-метод. пособие для студентов специальности 1-47 01 01 «Издательское дело» / Н. Б. Каледина. − Минск: БГТУ, 2011. − 158 с.
6. Каледина, Н. Б. Технология полиграфического производства. Лабораторный практикум: учеб.-метод. пособие по одноименной дисциплине для специальности 1-36 06 01-03 «Полиграфическое оборудование и системы обработки информации
(издательско-полиграфический комплекс)» / Н. Б. Каледина,
О. А. Новосельская. − Минск: БГТУ, 2010. − 144 с.
135
ОТВЕТЫ НА ЗАДАЧИ
ДЛЯ САМОСТОЯТЕЛЬНОГО
РЕШЕНИЯ
Тема 1. 1. Fд.о = 112,5×175 мм, Fп.о = 107,5×165 мм. 2. Fд.о =
= 125×210 мм, Fп.о = 120×200 мм. 3. Vб.л = 11, Vф.п.л = 22, Vу.п.л = 22.
4. Vб.л = 7, Vф.п.л = 14, Vу.п.л = 18,48. 5. F = 60×84/32 (kпр = 0,93).
6. F = 60×90/16 (kпр = 1). 7. F = 60×90/32, Vф.п.л = 12, Vб.л = 6.
8. F = 60×90/16, Vф.п.л = 17, Vб.л = 8,5. 9. Vф.п.л = 10, kср = 3,1,
Vл.-отт = 10 000, Vк.-отт = 31 000. 10. Vф.п.л = 10, kср = 3,05, Vл.-отт =
= 30 000, Vк.-отт = 91 500. 11. Vф.п.л = 20, kср = 2,65, Vл.-отт = 40 000,
Vк.-отт = 106 000. 12. F = 84×108/32. 13. F = 60×90/16. 14. F =
= 70×100/32.
Тема 2. 1. кп = 136, Vф.п.л = 8,5. 2. кп = 160, Vф.п.л = 5. 3. кп = 258,
Vф.п.л = 8. 4. Nстр = 80 (Е1 = 3300). 5. Nстр = 180 (Е1 = 3650).
6. Nстр = 384 (Е1 = 2106). 7. Уменьшится на 496 знаков. 8. Уменьшится на 198 знаков. 9. Уменьшится на 252 знака. 10. Vуч.-изд =
= 7,805. 11. Vуч.-изд = 31,565. 12. Vуч.-изд = 20,92.
Тема 3. 1. lin = 150, h = 169 мкм, Nт = 256, Sотн = 24%, d =
= 10,6 мкм. 2. lin = 150, h = 169 мкм, Nт = 64, Sотн = 17%, d = 21,1 мкм.
3. d = 11,1 мкм, n = 169. 4. d = 21,2 мкм, n = 144. 5. lin = 85.
6. lin = 60. 7. Res = 2128. 8. lin = 75. 9. Res = 2400. 10. Res = 1000.
11. lin = 120. 12. lin = 90. 13. Res = 3556, lin = 220, R = 900.
14. 69 583 500. 15. R = 500 (lin = 165).
Тема 4. 1. К1п = 33, Кп.п = 48, nсг = 3. 2. К1п = 129, Кп.п = 160,
nсг = 4. 3. К1п = 1, Кп.п = 32, НДФ, nсг = 4. 4. К1п = 1, Кп.п = 16, НДФ,
nсг = 3. 5. К1п = 1, Кп.п = 16, НСФ, nсг = 3. 6. К1п = 1, Кп.п = 16, НДФ,
nсг = 3. 7. К1п = 1, Кп.п = 8, НСФ, nсг = 2. 8. К1п = 289, Кп.п = 320,
НСФ, nсг = 4. 9. К1п = 17, Кп.п = 32, НСФ, nсг = 3. 10. Nфф = 88 (nп.фф =
= 4), НДФ, Ст = 8 (nсг = 2), К1п = 17, Кп.п = 24. 11. Nфф = 42 (nп.фф =
= 16), НДФ, Ст = 32 (nсг = 4), К1п = 1, Кп.п = 32. 12. Nфф = 90
136
(nп.фф = 16), НДФ, Ст = 32 (nсг = 4), К1п = 193, Кп.п = 224. 13. Nфф = 80
(nп.фф = 4), НДФ, Ст = 8 (nсг = 2), К1п = 33, Кп.п = 40. 14. Nфф = 120
(nп.фф = 8), НДФ, Ст = 16 (nсг = 3), К1п = 1, Кп.п = 16.
Тема 5. 1. NПФ = 12 (nп.ПФ = 32). 2. NПФ = 48 (nп.ПФ = 8). 3. NПФ =
= 756 (nп.ПФ = 4). 4. NПФ = 27 (nп.ПФ = 16). 5. NПФ = 5. 6. NПФ = 16.
НДФ
НСФ
НДФ
НСФ
НСФ
7. N ПФ
= 8, N ПФ
= 4. 8. N ПФ
= 8, N ПФ
= 4. 9. N ПФ
= 50, увеНСФ
НСФ
= 28, увеличится на 2. 11. N ПФ
= 75, увеличится на 2. 10. N ПФ
НСФ
= 17, увеличится на 1.
личится на 9. 12. N ПФ
Тема 6. 1. Vл.-прог = 107 500, Vк.-отт = 215 000. 2. Vл.-прог = 13 000,
Vк.-отт = 15 000. 3. Vл.-прог = 75 000, Vк.-отт = 90 000. 4. Мб = 713, Ккр =
= 2,35. 5. Мб = 447, Ккр = 1,7. 6. Мб = 5444, Ккр = 33,6. 7. Мб = 389,
Ккр = 1,8. 8. Мб = 243, Ккр = 1,2. 9. Мб = 22 113, Ккр = 75,6.
10. Мб = 81 648, Ккр = 169,2. 11. Мб = 345,6, x = 200 г / 1 картридж.
12. Мб = 142, x = 94 г / 1 картридж.
Тема 7. 1. Nч = 2. 2. Nч = 4. 3. 1) Nч = 1; 2) Nч = 2; 3) Nч = 4.
4. Ш3 = 365, В3 = 270. 5. Ш1 = 300, В1 = 210. 6. Ш2 = 357,
В2 = 250. 7. 1667 листов (Ш3 = 358, В3 = 225). 8. 667 листов
(Ш3 = 358, В3 = 225). 9. 1320 п. м, 30 кг. 10. 570 п. м, 8,8 кг.
11. 31,5 кг. 12. 19 кг.
Тема 8. 1. Тб.п = 45. 2. Тб.п = 37. 3. Ш7 = 351, В7 = 255.
4. Ш7 = 322, В7 = 241. 5. 1250 листов (Ш7 = 361, В7 = 256).
6. 112 листов (Ш7 = 338, В7 = 242). 7. 900,2 п. м. 8. 667 листов.
9. 11 тетрадей. 10. 10 тетрадей. 11. 8 тетрадей. 12. 16 тетрадей.
137
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ .......................................................................................... 3
СОДЕРЖАНИЕ УЧЕБНОГО МАТЕРИАЛА ................................... 6
Тема 1. ОБЩИЕ СВЕДЕНИЯ О ПОЛИГРАФИИ ............................ 9
Тема 2. МОДЕЛИРОВАНИЕ И РАСЧЕТ МАКЕТА
КНИЖНОГО ИЗДАНИЯ .................................................................. 25
Тема 3. ВОСПРОИЗВЕДЕНИЕ В ПЕЧАТИ ТОНОВЫХ
ГРАДАЦИЙ ПОЛУТОНОВЫХ ОРИГИНАЛОВ
СПОСОБОМ ПЛОСКОЙ ОФСЕТНОЙ ПЕЧАТИ ......................... 39
Тема 4. ИЗГОТОВЛЕНИЕ ФОТОФОРМ ПО ТЕХНОЛОГИИ
«КОМПЬЮТЕР − ФОТОФОРМА» ................................................. 54
Тема 5. ИЗГОТОВЛЕНИЕ ПЕЧАТНЫХ ФОРМ ............................ 71
Тема 6. ОБЩИЕ СВЕДЕНИЯ О ПЕЧАТНОМ ПРОЦЕССЕ
И ПЕЧАТНОМ ОБОРУДОВАНИИ ................................................. 88
Тема 7. ИЗГОТОВЛЕНИЕ ИЗДАНИЙ В ОБЛОЖКЕ .................. 109
Тема 8. ИЗГОТОВЛЕНИЕ ИЗДАНИЙ
В ПЕРЕПЛЕТНОЙ КРЫШКЕ ....................................................... 120
СПИСОК РЕКОМЕНДУЕМОЙ ЛИТЕРАТУРЫ .......................... 135
ОТВЕТЫ НА ЗАДАЧИ
ДЛЯ САМОСТОЯТЕЛЬНОГО РЕШЕНИЯ ................................... 136
138
Учебное издание
Каледина Наталья Борисовна
Новосельская Ольга Александровна
ОСНОВЫ
ПОЛИГРАФИЧЕСКОГО
ПРОИЗВОДСТВА
Учебно-методическое пособие
Редактор О. П. Приходько
Компьютерный набор Н. Б. Каледина, О. А. Новосельская
Компьютерная верстка В. В. Терахович
Корректор О. П. Приходько
Подписано в печать 09.10.2015. Формат 60×841/16.
Бумага офсетная. Гарнитура Таймс. Печать офсетная.
Усл. печ. л. 8,1. Уч.-изд. л. 8,3.
Тираж 60 экз. Заказ
.
Издатель и полиграфическое исполнение:
УО «Белорусский государственный технологический университет».
Свидетельство о государственной регистрации издателя,
изготовителя, распространителя печатных изданий
№ 1/227 от 20.03.2014.
Ул. Свердлова, 13а, 220006, Минск.
139
