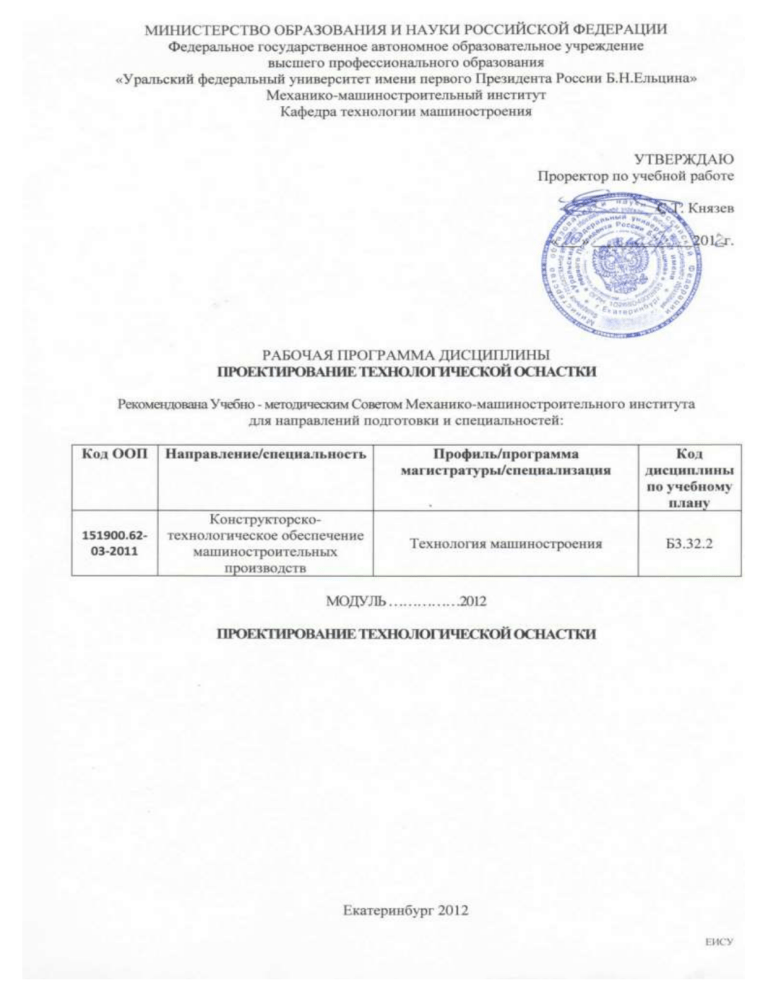

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
Федеральное государственное автономное образовательное учреждение
высшего профессионального образования
«Уральский федеральный университет имени первого Президента России Б.Н.Ельцина»
Механико-машиностроительный институт
Кафедра технологии машиностроения
УТВЕРЖДАЮ
Проректор по учебной работе
С.Т. Князев
«___» _____________201_г.
РАБОЧАЯ ПРОГРАММА ДИСЦИПЛИНЫ
ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ
Рекомендована Учебно - методическим Советом Механико-машиностроительного института
для направлений подготовки и специальностей:
Код ООП
Направление/специальность
151900.6203-2011
Конструкторскотехнологическое обеспечение
машиностроительных
производств
Профиль/программа
магистратуры/специализация
Код
дисциплины
по учебному
плану
Технология машиностроения
Б3.32.2
МОДУЛЬ ……………2012
ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ
ЕИСУ
ая программа составлена авторами:
№
ФИО
Ученая степень,
п/п
ученое звание
1
Смагин А.С.
-
2
Коновалова И.В.
Доцент
к.т.н.
Должность
Кафедра
Подпись
Старший
Технология
преподаватель машиностроения
Технология
доцент
машиностроения
Рабочая программа дисциплины одобрена на заседании кафедр:
Наименование кафедры
1
2
3
Технология машиностроения
(кафедра-координатор модуля)
Технологии машиностроения
(читающая кафедра)
Технологии машиностроения
(выпускающая кафедра)
Дата
ФИО
заведующего
кафедрой
Антимонов А.М.
Подпись
Антимонов А.М.
Антимонов А.М.
Согласовано:
Начальник отдела
образовательных программ
Председатель учебно - методического совета
механико-машиностроительного института
протокол № ______ от _________________ г.
Ю.В. Сердюк
В.А.Спиридонов
2
1.
УЧЕБНО-МЕТОДИЧЕСКОЕ И ИНФОРМАЦИОННОЕ ОБЕСПЕЧЕНИЕ
5.1. Рекомендуемая литература
5.1.1. Основная литература
1. Косов Н.П. Технологическая оснастка: вопросы и ответы: учеб. пособие для студ. высш.
учеб. заведений /Н.П. Косов, А.Н. Исаев, А.Г. Схиртладзе. – М.: Машиностроение, 2005. – 303 с.
2. Справочник технолога – машиностроителя. В 2-х т. Т1/Под ред. А.М. Дальского и др. – М.:
Машиностроение, 2003. – 912 с.
3. Справочник технолога – машиностроителя. В 2-х т. Т2/Под ред. А.М. Дальского и др. – М.:
Машиностроение, 2003. – 944 с.
4. Обработка металлов резанием: Справочник технолога /А.А. Панов, В.В. Аникин, Н.Г Бойм
и др.; Под общ. ред. А.А. Панова. 2-е изд., перераб. и доп. – М.: Машиностроение, 2004. – 784 с.
5.1.2. Дополнительная литература
1. Андреев Г Н и др. Проектирование технологической оснастки машиностроительного
производства. М.: Высшая школа, 1999.
2. Ансёров М.А. Приспособления для металлорежущих станков. М.: Машиностроение, 1975. –
656 с.
3. Горошкин А.К. Приспособления для металлорежущих станков: Справочник. – М.:
Машиностроение, 1979. – 303 с.
4. Антонюк В.Е. Конструктору станочных приспособлений: Справочное пособие. – Минск:
Беларусь, 1991.
5. ГОСТ 2.316 – 2008 ЕСКД. Правила нанесения на чертежах надписей, технических
требований.
6. ГОСТ 2.106 – 96 ЕСКД Текстовые документы.
7. Альбом по проектированию приспособлений. Учеб. пособие для машиностр. спец. вузов
/Б.М. Базров и др. М.: Машиностроение, 1991.- 119 с.
8. А 31.0175.41 – 91. Приспособления к металлорежущим станкам. Детали и сборочные
единицы общего применения. Конструкция [Текст]: альбом /Госстандарт России. – М.: Изд-во
стандартов, 1992. Часть 1. Болты, винты, гайки, шайбы, штифты, шпонки, сухари, пяты, оси,
рукоятки, ручки, заглушки, шплинты, заклёпки, кольца, шпильки. – 1992.– 499 с.
9. А 31.0175.41 – 91Приспособления к металлорежущим станкам. Детали и сборочные
единицы общего применения. Конструкция [Текст]: альбом /Госстандарт России. – М.: Изд-во
стандартов, 1992. Часть 2. Втулки, вилки, гайки, защёлки, зажимы, кулачки, колодки лупы,
эксцентрики. – 1992.– 466 с.
5.1.3. Методические разработки
1. Смагин А.С., Коновалова И.В. Проектирование установочно-зажимного приспособления для
обработки заготовок. Задания и методические указания к курсовой работе, расчетно-графической
работе по дисциплинам «Технологическая оснастка», «Проектирование технологической
оснастки» для студентов любой формы обучения всех машиностроительных специальностей и
направлений. Учебное электронное текстовое издание. УрФУ. 2012. 121 с.
2. Смагин А.С.
Конспект лекций по дисциплинам «Технологическая оснастка» и
«Проектирование технологической оснастки». Учебное электронное издание. УрФУ. 2012.
3. Смагин А.С. Коновалова И.В. Проектирование сменной наладки к скальчатому кондуктору.
Методические указания к лабораторной работе по дисциплинам «Технологическая оснастка»,
«Проектирование технологической оснастки» для студентов любой формы обучения всех
машиностроительных специальностей. Учебное электронное текстовое издание. УрФУ. 2011. 27 с.
4. Смагин А.С., Коновалова И.В. Силовой расчёт установочно-зажимного приспособления.
Методические указания к лабораторной работе по дисциплинам «Технологическая оснастка»,
«Проектирование технологической оснастки» для студентов любой формы обучения всех
машиностроительных специальностей. Учебное электронное текстовое издание. УрФУ. 2012. 28 с.
5. Смагин А.С. Коновалова И.В. Проектирование установочных элементов при установке
заготовки на плоскость и два перпендикулярные к ней отверстия. Точностной расчёт
3
приспособления. Учебное электронное текстовое издание. УрФУ. 2012. 40 с.
5.1. Электронные образовательные ресурсы
Не предусмотрено
5.2. Программное обеспечение
Не предусмотрено
5.3. Базы данных, информационно-справочные и поисковые системы
Не предусмотрены
5.4. Фонд оценочных средств ()
1. Комплект вопросов для зачета с теоретическими вопросами и задачами.
5.5.
Информационные сервисы, обеспечивающие учебный процесс
Учебно-методические материалы по дисциплине на портале информационнообразовательных ресурсов (http://study.ustu.ru)
5. ПЕРЕЧЕНЬ КЛЮЧЕВЫХ СЛОВ ДИСЦИПЛИНЫ
№
раздела
Наименование раздела, темы
Р.1
Введение.
Р.2
Системы технологической оснастки.
Р.3
Выбор установочных элементов
приспособлений.
Р.4
Р.5
Р.6
Р.7
Р.8
Р.9
Р.10
Р.11
Р.12
Проектирование зажимных устройств
приспособлений.
Проектирование корпусов
приспособлений.
Прочие элементы приспособлений.
Последовательность проектирования
специальных приспособлений
Переналаживаемая технологическая
оснастка многократного применения.
Ключевые слова
Подготовка производства. Решение технических
и организационных задач
Станочные, сборочные, контрольные
приспособления. Вспомогательная оснастка.
Базы в машиностроении. Конструкции
установочных элементов. Погрешности
установки.
Конструкции зажимных устройств. Уравнения
сил и моментов. Расчёт привода.
Размещение всех элементов приспособления.
Направляющие, ориентирующие, делительные,
крепёжные
Этапы проектирования
Системы стандартизованных приспособлений
Вспомогательный инструмент.
Установка и фиксация режущего инструмента
Контрольно – измерительные
устройства.
Загрузочно – ориентирующие
устройства.
Методика расчёта экономической
эффективности технологической
оснастки.
Погрешности размеров, формы, расположения.
Методы их контроля.
Загрузочные ориентирующие, поворотные.
Манипуляторы.
Рентабельность. Экономическая эффективность.
4
