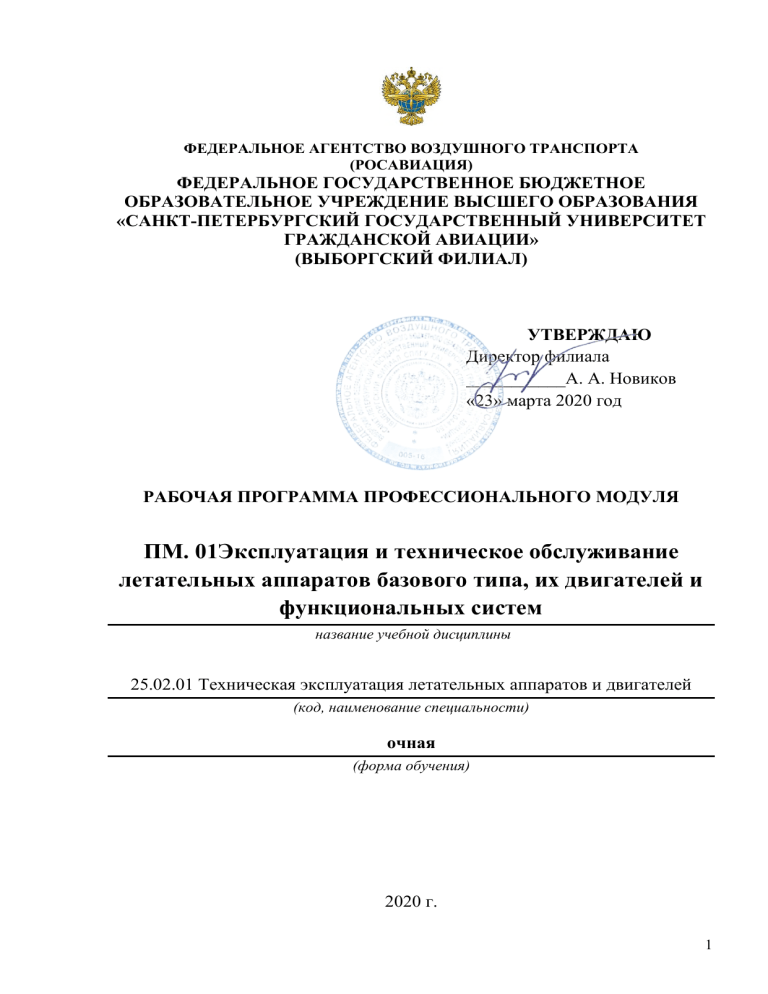

РАБОЧАЯ ПРОГРАММА ПРОФЕССИОНАЛЬНОГО МОДУЛЯ
ПМ. 01Эксплуатация и техническое обслуживание
летательных аппаратов базового типа, их двигателей и
функциональных систем
название учебной дисциплины
25.02.01 Техническая эксплуатация летательных аппаратов и двигателей
(код, наименование специальности)
очная
(форма обучения)
2020 г.
1
Составлена в соответствии с
требованиями к оценке качества
освоения выпускниками программы
подготовки специалистов среднего
звена по специальности 25.02.01
Техническая эксплуатация
летательных аппаратов и
двигателей»
Рассмотрена и рекомендована
методическим советом филиала
Протокол № 5 от 23 марта 2020г
СОГЛАСОВАНО
Зам. директора по УПР
___________ С.А. Гутник
2
СОДЕРЖАНИЕ
1. ПАСПОРТ РАБОЧЕЙ ПРОГРАММЫ ПРОФЕССИОНАЛЬНОГО
МОДУЛЯ
стр.
4
2. РЕЗУЛЬТАТЫ ОСВОЕНИЯ ПРОФЕССИОНАЛЬНОГО
МОДУЛЯ
8
3. СТРУКТУРА И ПРИМЕРНОЕ СОДЕРЖАНИЕ
ПРОФЕССИОНАЛЬНОГО МОДУЛЯ
10
4 УСЛОВИЯ РЕАЛИЗАЦИИ ПРОФЕССИОНАЛЬНОГО МОДУЛЯ
99
5. КОНТРОЛЬ И ОЦЕНКА РЕЗУЛЬТАТОВ ОСВОЕНИЯ
ПРОФЕССИОНАЛЬНОГО МОДУЛЯ (ВИДА
ПРОФЕССИОНАЛЬНОЙ ДЕЯТЕЛЬНОСТИ)
107
3
1. ПАСПОРТ РАБОЧЕЙ ПРОГРАММЫ
ПРОФЕССИОНАЛЬНОГО МОДУЛЯ
ПМ.01 «Эксплуатация и техническое обслуживание летательных
аппаратов базового типа, их двигателей и функциональных систем»
1.1. Область применения рабочей программы
Рабочая программа профессионального модуля является частью
основной
профессиональной образовательной
программы
– программы
подготовки специалистов среднего звена (ППССЗ) в соответствии с ФГОС по
специальности 25.02.01 Техническая эксплуатация летательных аппаратов
и двигателей", утверждённого приказом Министерства образования и науки
Российской Федерации от 22 апреля 2014 года, № 389, в части освоения
основного вида профессиональной деятельности (ВПД):
Эксплуатация и техническое обслуживание летательных аппаратов
базового типа, их двигателей и функциональных систем и соответствующих
профессиональных компетенций (ПК):
ПК 1.1. Поддерживать и сохранять летную годность летательных аппаратов
базового типа, их двигателей и функциональных систем на этапе технической
эксплуатации.
ПК 1.2. Обеспечивать техническую эксплуатацию летательных аппаратов
базового типа, их двигателей и функциональных систем.
ПК
1.3.
Обеспечивать
безопасность,
регулярность
и
экономическую
эффективность авиаперевозок на этапе технического обслуживания.
ПК
1.4.
Проводить
комплекс
планово-предупредительных
работ
по
обеспечению исправности, работоспособности и готовности летательных
аппаратов базового типа и их двигателей к использованию по назначению.
ПК 1.5. Вести учет срока службы, наработки объектов эксплуатации, причин и
продолжительности простоев авиационной техники.
Дополнительные профессиональные компетенции:
ПК. 1.6. Осуществлять диагностику технического состояния авиационного
двигателя, его компонентов и функциональных систем различными методами и
4
определять объем технического обслуживания на основе действующей
эксплуатационной документации
ПК. 1.7. Осуществлять контроль качества выполняемых работ по техническому
обслуживанию в соответствии с действующими нормативными документами;
1.2. Цели и задачи профессионального модуля – требования к результатам
освоения профессионального модуля
С целью овладения указанным видом профессиональной деятельности и
соответствующими профессиональными компетенциями обучающийся в ходе
освоения профессионального модуля должен:
иметь практический опыт:
-технической эксплуатации, обслуживания и ремонта летательных аппаратов
базового типа, их двигателей и функциональных систем;
-поддержания и сохранения летной годности летательных аппаратов базового
типа, их двигателей и функциональных систем на этапе технической
эксплуатации;
-проведения комплекса планово-предупредительных работ по обеспечению
исправности, работоспособности и готовности летательных аппаратов и
двигателей к использованию по назначению;
-учета срока службы, наработки объектов эксплуатации, причин и
продолжительности простоев авиационной техники;
дополнительно:
-диагностика
технического
состояния
авиационного
двигателя,
его
компонентов и функциональных систем;
уметь:
-производить все виды технического обслуживания летательных аппаратов и
двигателей;
-анализировать работу их систем и агрегатов и находить эффективные способы
предупреждения и устранения их отказов;
-готовить летательный аппарат к полету;
-пользоваться контрольно-измерительной аппаратурой, инструментом,
5
средствами механизации;
-обеспечивать соблюдение правил охраны труда и окружающей среды;
дополнительно:
-диагностировать работу компонентов и функциональных систем авиационных
двигателей различными методами;
знать:
-конструкцию, эксплуатационно-технические характеристики, принцип работы
конкретных типов летательных аппаратов и двигателей и их систем, правила
технической эксплуатации;
-методы и средства оценки и управления техническим состоянием авиационной
техники;
-систему информационного обеспечения и управления процессом технической
эксплуатации летательных аппаратов и двигателей;
-структуру, принцип работы, правила эксплуатации средств встроенного
контроля и автоматизированных наземных систем контроля технического
состояния летательных аппаратов и двигателей;
-особенности электрического, электронного, приборного оборудования и
электроэнергетических систем, взаимосвязи с другими элементами данной
системы и с другими системами, правила их эксплуатации, содержание и
технологию технического обслуживания, порядок проведения дефектации и
проверки работоспособности, методы выявления и устранения неисправностей;
-основы вычислительной техники;
-основные требования, предъявляемые к технической документации и порядку
ее ведения;
-технику безопасности, промышленную санитарию и противопожарную
защиту;
дополнительно:
-средства технологического оснащения процесса подготовительных и плановопредупредительных работ, применяемого технического оснащения;
-установленные требования, действующие правила, стандарты и иные
6
документы
1.3. Количество часов на освоение рабочей программы профессионального
модуля:
всего – 1676 часов, в том числе:
максимальной учебной нагрузки обучающегося –1434 часа, включая:
обязательной аудиторной учебной нагрузки обучающегося – 956 часов;
самостоятельной работы обучающегося – 478 часов;
учебной и производственной практики – 252 часа.
