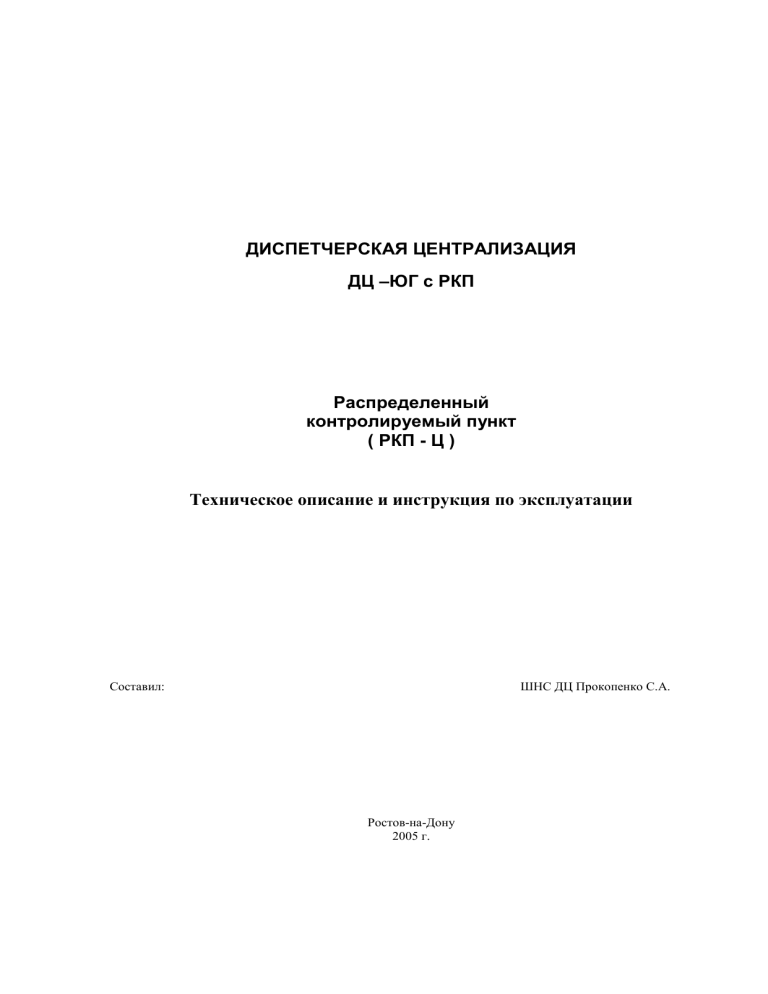

ДИСПЕТЧЕРСКАЯ ЦЕНТРАЛИЗАЦИЯ
ДЦ –ЮГ с РКП
Распределенный
контролируемый пункт
( РКП - Ц )
Техническое описание и инструкция по эксплуатации
Составил:
ШНС ДЦ Прокопенко С.А.
Ростов-на-Дону
2005 г.
Распределенный контролируемый пункт (РКП) ДЦ-ЮГ
Современные системы диспетчерской централизации должны реализовывать в себе
ресурсосберегающие технологии с использованием аппаратно-программных средств на базе
микропроцессоров, со встроенной диагностикой, и ведением электронного протокола событий
этим требованиям удовлетворяет ДЦ-ЮГ с РКП, разработанная в НИЛ СДКУ РГУПС.
В настоящее время на Северо-Кавказской железной дороге этими устройствами
оборудованы 11 диспетчерских кругов.
РКП состоит из 3-х блоков: РКП-Ц, РКП-ТУ, РКП-ТС. Блок управления распределенного
контролируемого пункта РКП-Ц предназначен для управления блоками РКП-ТУ, РКП-ТС и для
организации цифровой связи с центральным постом управления (ЦПУ). Конструктивно РКП-Ц
реализован в металлическом корпусе размерами 625х415х130 см. (рис. 1). РКП питается
напряжением 24 В. Максимальное количество блоков РКП-ТУ, РКП-ТС, подключаемых к РКПЦ равно 126.
Рис.1
На рис.1 показан вариант размещения блока РКП-Ц на стене релейного помещения ЭЦ. В
конструкции блока предусмотрен замок и датчик открытия двери. В состав блока РКП-Ц
входят два равнозначных комплекта управления основной и резервный, которые в свою
очередь состоят из модуля управления и модуля связи. В дополнении к основным устройствам
в РКП-Ц установлен модуль диагностики. Модуль диагностики предназначен для занесения
адреса в блоки РКП-ТУ и РКП-ТС, а также для проверки работоспособности этих модулей. На
рис. 2 показана структурная схема РКП-Ц.
Модуль управления предназначен для реализации всех управляющих функций путем
взаимодействия с блоками РКП-ТУ, РКП-ТС по локальной сети, а также с модулем связи. Для
обслуживания РКП-Ц в состав МУ включена клавиатура и жидкокристаллический индикатор
(ЖК). Управление меню осуществляется нажатием кнопок на клавиатуре РКП-Ц. Для ввода
данных предназначены клавиши со стрелками. Клавиша “ВК” имеет два значения:
Кольцевая ЛВС
К0
К1
РКП-Ц
МУ
МУ
МД
МС
МС
Блоки РКП-ТУ, РКП-ТС
установленные на
релейных стативах
в помещении поста ЭЦ
ТУ1
ТУ2
ТУ№
ТУ1
ТУ2
ТУ№
ПВ
Рис.2 Структурная схема РКП
Рис. 3 Внешний вид РКП-Ц с раскрытой дверцей
• в поле перехода осуществляет переход к другому меню;
• в поле ввода осуществляется ввод данных.
Клавиша “СБР” осуществляет:
• в поле ввода возврат из режима ввода;
• переход к предыдущему окну.
С клавиатуры вводятся команды управления МД и МС визуально отображаемые на ЖК.
Причем отображается не только вводимая или выполняемая команда, но и другая информация,
а именно:
• корневое окно;
• окно информации о блоках РКП-ТУ, РКП-ТС;
• окно конфигурации локальной сети;
• окно тестирования и программирования блоков РКП-ТУ, РКП-ТС;
• окно информации о состоянии комплекта;
• окно информации о работе модема.
Приведем пример окна тестирования блоков РКП-ТУ (рис. 4).
Рис. 4 Показания ЖК-индикатора во время теста блока РКП-ТУ
Рис. 5 Процесс тестирования блока РКП-ТУ в МД
Модуль связи РКП-Ц имеет четырех проводное окончание, обеспечивая прием и передачу
информации по не коммутируемым каналам тональной частоты (ТЧ). Скорость передачи
данных в канале связи с ЦПУ – 9600 Бод. Уровни мощности сигналов МС устанавливаются
вручную с клавиатуры МУ при настройке связи РКП-Ц с соседними РКП-Ц, и центральной
ЭВМ связи на ЦПУ. Регулировка уровней лежит в диапазоне:
• на выходе – не менее – 28дБ, не более – 10 дБ;
• на входе – не менее – 40 дБ, не более – 10 дБ.
Модули связи имеют дополнительно возможность включения режима транзита
сообщений и заворота. Причем данные режимы можно задать как с клавиатуры МУ РКП-Ц, с
центральной ЭВМ связи АРМ ШНД, а также в режиме автоматического заворота самим РКПЦ продолжительностью 1,5 минуты, что позволяет легко локализовать и исключить источник
помех в кабеле связи.
На лицевой стороне дверцы РКП-Ц установлены 6 светодиодов по 3 светодиода на
каждый комплект (нулевой или первый) рис.6.
КОМПЛЕКТ 0
КОМПЛЕКТ 1
РАБОТА РЕЗЕРВ АВАРИЯ
РАБОТА РЕЗЕРВ АВАРИЯ
РКП
Рис.6 Расположение светодиодов на лицевой стороне двери РКП-Ц
Во время работы РКП-Ц активным является только один комплект нулевой или первый,
об этом сигнализирует светодиод зеленого свечения с надписью “РАБОТА” на лицевой стороне
дверцы РКП-Ц. В это время неактивный комплект (неактивный комплект работает в режиме
горячего резерва) сигнализируется светодиодом желтого свечения. Красный светодиод
сигнализирует о возникновении, каких либо неполадок связанных с комплектами РКП-Ц или
связью с блоками РКП-ТУ, РКП-ТС.
Блок вывода РКП-ТУ
Блоки вывода РКП-ТУ предназначены для реализации сигналов телеуправления
(включения управляющих реле) поступающих от РКП-Ц подключенного к локальной сети, по
которой сигналы передаются в двух направлениях от комплекта 0 и комплекта 1 (рис. 2). Блок
позволяет подключать 8 управляющих реле. Воздействие на обмотку управляющего реле
производится импульсом постоянного тока напряжением 24В, при сопротивлении нагрузки 600
Ом. Во время генерации управляющего напряжения на одном из выходных контактов РКП-ТУ
ему соответствует контрольный светодиод, сигнализирующий о подтверждении выдачи
управляющего напряжения на обмотку управляемого реле. Таким образом, для визуального
контроля генерации выходного напряжения в РКП-ТУ впаяны 8 светодиодов расположенных с
торца блока на одной плате. К ним добавлены два светодиода для контроля связи с РКП-Ц по
локальной сети и один светодиод для сигнализации об аварии. Время воздействия на
управляемое реле регулируется путем перепрограммирования блока РКП-ТУ в МД РКП с
учетом характеристик схемы увязки с ЭЦ.
Блок вывода РКП-ТС
В блоке вывода РКП-ТС на переднем плане (рис.8) также расположены два светодиода
зеленого свечения для контроля связи по ЛС с РКП-Ц и один светодиод красного свечения для
сигнализации аварии. Конструктивно РКП-ТУ и РКП-ТС выполнены в корпусах реле НМШ в
виде двух плат с сохраненной нумерацией контактных разъемов. Такое конструктивное
решение позволило располагать блоки, на полках релейных стативов не требуя переделок
монтажа при увязки данной системы ДЦ с аппаратурой ЭЦ.
Блоки достаточно разместить на релейных стативах (рис.7) вблизи управляемых реле
блоками РКП-ТУ, и контролируемых реле блоками РКП-ТС, что позволяет экономить
монтажный кабель и сокращать время ввода в эксплуатацию всей системы ДЦ-ЮГ с РКП.
РКП-ТС позволяет контролировать одновременно 20 сигналов с амплитудой в пределах 6,
12 и 24В постоянного или переменного напряжения.
В каждом блоке РКП-ТУ и РКП-ТС установлен микроконтроллер, отвечающий за
безотказную работу своего блока. Состояния всех блоков РКП-ТУ, РКП-ТС можно
протестировать, проконтролировать в режиме реального времени на ЦПУ, а также в самом
РКП-Ц по показаниям ЖК-индикатора.
Весь комплекс аппаратуры РКП питается постоянным напряжением 24В подводимое к
стандартной 14-штырьковой колодке расположенной в правом нижнем углу РКП-Ц (рис.3).
Питание, подводимое к колодке раздельное для каждого комплекта РКП-Ц и модуля
диагностики, т.е. каждый запитываются через свои предохранители отдельно друг от друга.
Предохранители устанавливаются на полке предохранителей одного из релейных стативов. К
этой колодке также подводится кабель физического 4-х проводного окончания для
подключения МС к линии связи.
Рис. 7 Расположение блоков РКП-ТУ и РКП-ТС на релейном стативе
Рис. 8 Блок РКП-ТС на полке релейного статива
Технические данные
Блок входит в состав аппаратуры распределенного контролируемого пункта РКП.
Максимальное суммарное количество блоков РКП-ТУ и РКП-ТС, подключаемых к РКП-Ц
равно 126.
Принцип передачи сигналов в локальной сети – двуполярная импульсная модуляция.
• Длительность импульса – 1мкс.
• Скорость передачи данных – 28800 Бод.
• Выходное напряжение блока на нагрузке от 100 до 500 Ом составляет 12 В.
• Уверенный прием осуществляется при амплитуде входного сигнала от 6 до 12В.
• Напряжение питания блока - 24 В +25-20%.
• Ток потребляемый блоком - не более 0,65 А.
• Комплект «0» – 0,25 А.
• Комплект «1» – 0,25 А.
• Тестовый узел – 0,15 А.
• Сопротивление изоляции электрических цепей блока относительно друг друга
составляет более 20МОм.
• Электрическая прочность изоляции - не менее 250 В.
• Модуль связи РКП-Ц имеет четырех проводное окончание.
• Скорость передачи данных в канале связи с ЦПУ – 1200 Бод.
• Уровни мощности сигналов модуля связи РКП-Ц:
• На выходе – не менее –28 дБ, не более 0 дБ;
• На входе – не менее –40 дБ, не более 0 дБ.
• Номинальное значение входного и выходного волнового сопротивления – 600 Ом.
• Масса - не более 13 кг.
• Конструктивно блок имеет размеры 625х415х130 мм.
• Конструкцией предусмотрен механический замок и датчик открытия двери.
Назначение клемм на ПВ (ПП-14) показано на рис. 9. Расположение ПВ в корпусе РКП-Ц,
а так же других модулей показано на рис.10.
ТУ 1
ТС 1
ТУ N
ТС N
Х1
локальная сеть (комплекта 0)
1
2
локальная сеть (комплекта 0)
3
4
5
6
7
8
9
10
11
12
13
14
общий провод лок.сети
РКП-Ц
ст. А
прием (комплекта 0)
РКП-Ц
ст. В
передача (комплекта 0)
локальная сеть (комплекта 1)
локальная сеть (комплекта 1)
общий провод лок.сети
передача (комплекта 1)
РКП-Ц
ст. А
прием (комплекта 1)
РКП-Ц
ст. В
Х2
минус питания (комплекта 0)
1
2
плюс питания (комплекта 0)
минус питания (комплекта 1)
3
4
плюс питания (комплекта 1)
минус питания (тестовой платы)
5
6
плюс питания (тестовой платы)
7
8
порт RS485
(в данном РКП-Ц не используется)
9
10
общий провод RS485
11
12
13
14
порт RS485
(в данном РКП-Ц не используется)
общий провод RS485
защитное заземление
Рис.9
ТУ
МОДУЛЬ
УПРАВЛЕНИЯ
0
ТЕСТОВАЯ
ПЛАТА
МОДУЛЬ
УПРАВЛЕНИЯ
1
ТС
Х1
МОДУЛЬ
СВЯЗИ
0
МОДУЛЬ
СВЯЗИ
1
Х2
1
2
1
2
3
4
3
4
5
6
5
6
7
8
7
8
9
10
9
10
11
12
11
12
13
14
13
14
Рис. 10
Указания по обслуживанию
Специального обслуживания РКП-Ц при эксплуатации не требуют.
Модули, входящие в РКП-Ц подлежат периодической проверке в КИПе 1 раз в 5 лет.
Указания по работе с изделием
При периодическом осмотре необходимо обращать внимание на состояние красного
светодиода ошибки, находящегося на двери блока РКП-Ц. Светящейся красный светодиод
означает, что комплект (МУ и МС) блока находится в неисправном состоянии и должен быть
заменен исправным, либо нет связи по локальной сети с одним или несколькими блоками РКПТУ, РКП-ТС.
Все параметры работы блока доступны для просмотра и настройки посредством
иерархических окон отображаемые жидкокристаллическими индикаторами на обоих
комплектах МУ.
Возможные неисправности и способы их устранения приведены в табл. 3.
Таблица 3
Наименование
Вероятная причина
неисправности
1.Не работает
Проверить целостность соответствующего предохранителя.
один из модулей
2.Нет связи с
Проверить подключение модуля управления к линии связи с блоками
блоками РКП-ТУ
РКП-ТС и РКП-ТУ. Проверить соответствие монтажа и проекта.
и РКП-ТС
Убедится в целостности линии связи.
3. Нет связи с ЦПУ. Проверить напряжение питания модуля связи. Убедится в наличии
сигнала в линии идущей от ЦПУ. Проверить уровень и форму
выходного сигнала.
4. Не работает
модуль
диагностики
5.
6.
7.
8.
Проверить соединение модуля диагностики с тестовой платой.
Информация, выводимая на жидко-кристаллический дисплей
Общие принципы работы
1. Корневое окно
2. Окно информации о блоках РКП-ТС
2.1. Окно информации о состоянии выводов
2.2. Окно диагностической информации блоков ввода РКП-ТС
3. Окно информации о состоянии блоков РКП-ТУ
3.2. Окно позволяющее посылать команды телеуправления
3.2. Окно диагностической информации о блоках вывода РКП-ТУ
4. Окна конфигурации локальной сети
Окно тестирования и программирования блоков
5.1.
Окна программирования блоков РКП-ТС и РКП-ТУ
5.2.
Окно автоматизированного тестирования блоков РКП-ТУ
5.3.
Окно автоматизированного тестирования блоков РКП-ТС
5.4.
Окно ручной проверки блоков РКП-ТС и РКП-ТУ
Окно информации о состоянии комплекта
Окно информации о работе модема
7.1.
Окно информации о состоянии модема
7.2.
Окно информации об уровнях сигнала
7.3.
Окно, характеризующее принятые и транзитные сообщения
7.4.
Окно, характеризующее транзитные сообщения
7.5.
Окно статистической информации
Окно информации о командах телеуправления
В этом подразделе документации, рассматриваются базовые понятия о
пользовательском интерфейсе.
Окна - это рабочие области программы, в которые она выводит необходимую
информацию, и в большинстве случаев позволяет наглядно ее обрабатывать. Под
наглядностью понимается удобный формат представления текущей информации, а также
1)
2)
3)
4)
5)
оперативное изменение содержимого окон в случае изменения информации в результате
выполнения команд, подаваемых пользователем.
Все экранные меню состоят из следующих обязательных частей:
1) код окна;
2) название окна.
Кроме этого в окне могут быть поля:
1) поле перехода к другому окну (заканчивается символом ">");
2) поле ввода;
3) поле вывода;
4) поясняющий текст;
5) курсор (мигающий прямоугольник).
Управление меню осуществляется нажатием кнопок на клавиатуре РКП-Ц. Для
ввода данных предназначены клавиши с цифрами 0-9. Для перемещения курсора по полю
окна используются клавиши со стрелками. Клавиша "ВК" имеет два значения:
1) в поле перехода осуществляет переход к
другому меню;
2) в поле ввода осуществляет ввод данных.
Клавиша "СБР" осуществляет:
1) в поле ввода возврат из режима ввода;
2) переход к предыдущему окну;
Ввод числа осуществляется следующим образом.
Необходимо подвести курсор к данному полю и нажать клавишу "ВК". После этого
курсор переместится в правую позицию данного поля.
С помощью клавиш 0-9,следует ввести младшую цифру.
Затем, нажав клавишу «стрелка влево» переместить курсор в следующую позицию.
Далее повторяя пункты 2,3 ввести все цифры числа.
Закончить ввод числа, нажав клавишу «ВК».
1. Корневое окно
После включения питания на экране появляется корневое меню с кодом 000.
000ДЦМ-ДОН ПРИМЕРНАЯ
ИНФОРМ.ТС> ИНФ.ТУ>
КОНФ1 КОНФ2> TЕСТ>
КОМПЛ> МОДЕМ> KOMTУ>
Данное окно имеет следующие поля:
000 - код окна
ДЦМ-ДОН - название окна
ПРИМЕРНАЯ - название станции
ИНФОРМ.ТС> - поле перехода к окну "Информация ТС"
ИНФ.ТУ> - поле перехода к окну "Информация ТУ
КОНФ1> - поле перехода к окну "Конфигурация блоков с 1-го по 17-й"
КОНФ2> - поле перехода к окну "Конфигурация блоков с 11-го по 27-й"
TЕСТ> - поле перехода к окну тестирования блоков
КОМПЛ> - поле перехода к окну состояния РКП-Ц
МОДЕМ> - поле перехода к окну состояния модема
KOMTУ> - поле перехода к окну поступивших команд ТУ
Используя клавиши со стрелками, можно передвигать курсор ко всем полям ввода.
Нажав клавишу ввод, из этого меню можно перейти к следующим окнам:
1) меню информации о блоках ТС;
2) меню информации о блоках ТУ;
3) окно данных о работе локальной сети РКП;
4) меню тестирования блоков ТУ и ТС;
5) меню модема.
2. Окно информации о блоках РКП-ТС
300ИНФОРМАЦИЯ ТС
СОСТОЯНИЕ ВЫВ ТС>
ДИАГНОСТИКА>
300 - код окна;
ИНФОРМАЦИЯ ТС - название окна;
СОСТОЯНИЕ ВЫВ ТС> - поле перехода к окну состояние выводов блоков ввода
сигналов РКП-ТС;
ДИАГНОСТИКА> - поле перехода к окну диагностики.
Из данного окна можно перейти к следующим окнам:
1) Окно информации о состоянии выводов;
2) Окно диагностической информации блоков ввода РКП-ТС.
2.1. Окно информации о состоянии выводов
302ВЫВ ТС001 C K003
11122333445556677788
21321213212132121321
.1………………...111М
302 - код окна;
ВЫВ ТС - название окна;
001 - поле ввода номера интересующего блока;
С - поле ввода команды для блока "перезапуск";
K003 - число характеризующее количество сеансов связи РКП-Ц с блоком РКП-ТС;
11122333445556677788,
21321213212132121321 - номера контактов (читать по вертикали) на розетке НМШ;
.1…………..111М - состояние сигналов на данном выводе;
Для наблюдения информации о состоянии выводов интересующего блока необходимо:
1) ввести его номер в поле ввода ТС001;
2) убедится в увеличении числа характеризующего количество сеансов связи РКПЦ с блоком РКП-ТС;
3) наблюдать состояние выводов.
В приведенном примере:
на контакте 12- сигнал соответствует логическому нулю;
на контакте 11- сигнал соответствует логической единице;
на контакте 81- присутствует мигающий сигнал.
2.2. Окно диагностической информации блоков ввода РКП-ТС
301ДИАГ ТС000 C K000
Ош.КС 000 Ош.ПрМ 000
СБРOC 000 OT C.T 000
ОШИБОК НЕ НАЙДЕНО
301 - код окна;
ДИАГ ТС - название окна;
001 - поле ввода номера интересующего блока;
С - поле ввода сигнала "перезапуск";
K000 - количество сеансов связи РКП-Ц с блоком РКП-ТС;
Ош.КС 000 - количество сообщений с ошибкой контрольной суммы;
Ош.ПрМ 000 - количество сообщений с ошибками формата;
СБРOC 000 - количество сбросов по командам с РКП-Ц;
OT C.T 000 - количество сбросов от сторожевого таймера;
СООБЩЕНИЕ - сообщение характеризующее работоспособность блока может иметь
следующий вид:
ОШИБОК НЕ НАЙДЕНО - ошибок не найдено
КОР.ЗАМ.СТОЛБ 01 - обнаружено короткое замыкание в столбце 01 внутренней
матрицы ввода блока РКП-ТС;
ОБРЫВ 1 В СТОЛБЦЕ 05 - обрыв контрольной единицы в столбце 05 внутренней
матрицы ввода блока РКП-ТС;
ОБРЫВ 0 В СТОЛБЦЕ 06 - обрыв контрольного нуля в столбце 06 внутренней матрицы
ввода блока РКП-ТС.
3. Окно информации о состоянии блоков РКП-ТУ
400ИНФОРМАЦИЯ ТУ
КОМАНДА НА ТУ>
ДИАГНОСТИКА ТУ>
400 - код окна
ИНФОРМАЦИЯ ТУ - название окна
КОМАНДА НА ТУ> - поле перехода к окну позволяющего посылать команды
телеуправления;
ДИАГНОСТИКА ТУ> - поле перехода к окну диагностической информации о блоках
вывода РКП-ТУ.
Из данного окна можно перейти к следующим окнам:
1) Окно позволяющее посылать команды телеуправления;
2) Окно диагностической информации о блоках вывода РКП-ТУ.
3.1. Окно позволяющее посылать команды телеуправления
402КОМ.ТУ001 C K000
К21 1_ 3_ 5_ 7_ ВРМ
_1 _______1_ 020 ПОС
_1 _______1_
ПРН
402 - код окна;
КОМ.ТУ - название окна;
001 - поле ввода номера блока на который будет послана команда;
С - поле ввода сигнала "перезапуск";
K000 - количество сеансов связи РКП-Ц с блоком РКП-ТУ;
1_ 3_ 5_ 7_ - номера выводов;
_______1_ - команда управления выходами;
К21 - команда управления ключами в блоке РКП-ТУ;
_1 - включить первый ключ;
1_ - включить второй ключ;
11 - включить оба ключа;
ВРМ - пояснительный текст к полю находящемуся строчкой ниже;
020 – длительность выдачи напряжения в 0.1 секунды;
020 – длительность равна 2с;
В строке обозначенной "ПОС" задаются команды управления.
В строке обозначенной "ПРН" отображается ответ от блока о состоянии ключей и о
наличии или отсутствии напряжения на выходах блока.
Рассмотрим пример выдачи команды на выход 7 блока РКП-ТУ3. Во первых
необходимо ввести номер блока в поле ТУ001. Затем необходимо переместить курсор в
поле команд. После этого установить единицу под цифрой 7. Далее перейти к полю время
и осуществить ввод времени воздействия. В данном случае 020.
После ввода времени воздействия команда будет реализована блоком РКП-ТУ.
3.2 Окно диагностической информации о блоках вывода
401ДИАГ_ТУ000_C_K000
Ош.КС_000_Ош.ПрМ_000
СБРOC_000_OT_C.T 000
ОШИБОК НЕ НАЙДЕНО
РКП-ТУ
401 - код окна;
ДИАГ ТУ - название окна;
001 - поле ввода номера интересующего блока;
С - поле ввода сигнала "перезапуск";
K000 - количество сеансов связи РКП-Ц с блоком РКП-ТУ;
Ош.КС 000 - количество сообщений с ошибкой контрольной суммы;
Ош.ПрМ 000 - количество сообщений с ошибками формата;
СБРOC 000 - количество сбросов по командам с РКП-Ц;
OT C.T 000 - количество сбросов от сторожевого таймера;
СООБЩЕНИЕ - сообщение характеризующее работоспособность блока может иметь
следующий вид:
ОШИБОК НЕ НАЙДЕНО - ошибок не найдено;
_1______ ВНЕШНЕЕ НАПРЯЖЕНИЕ – обнаружено внешнее напряжение на выводе 2.
4. Окна конфигурации локальной сети
105КОНФ1
__ 12345678901234567
TC 000077771
TУ 0000000000000
K000
105 - код окна;
КОНФИГУРАЦИЯ - название окна;
K000 - количество циклов опроса всех блоков;
12345678901234567 - текст указывающий номер блока;
TC 000077771 - строка характеризующая работу блоков РКП-ТС в локальной сети;
TУ 0000000000000 - строка характеризующая работу блоков
РКП-ТУ в локальной сети.
Строка характеризующая работу блоков в локальной сети рассчитывается по
формуле:
Кпо
П=-------- * 8 ,
Кпз
Где Кпо - количество полученных ответов от блока;
Кпз - количество посланных запросов.
Связь с блоками 1,2,3,4 безупречна.
Связь с блоками 5,6,7,8 осуществить не удается.
От 10 до 20 % запросов РКП-Ц к блоку РКП-ТС9 остаются без ответа
Окно конфигурации локальной сети «КОНФ2» отличается только номером первого
отображаемого блока, который равен 11.
5. Окно тестирования и программирования блоков
600 ТЕСТ И ПРОГРАМ.
ПРОГРАМ. ТC> ТУ>
АВТ ТЕСТ ТС> ТУ>
РУЧНАЯ ПРОВЕРКА>
600 - код окна;
ТЕСТ И ПРОГРАМ. - название окна;
ПРОГРАМ. ТC> - поле перехода к окну программирования блоков РКП-ТС;
ТУ> - поле перехода к окну программирования блоков РКП-ТУ.
АВТ ТЕСТ ТС> - поле перехода к окну автоматического тестирования блоков РКП-ТС;
ТУ> - поле перехода к окну автоматического тестирования блоков РКП-ТУ;
РУЧНАЯ ПРОВЕРКА> поле перехода к окну выбираемой проверки блока.
1)
2)
3)
4)
5)
6)
Из данного окна можно перейти к следующим окнам:
Окно программирования блоков РКП-ТС;
Окно программирования блоков РКП-ТУ;
Окно автоматического тестирования блоков РКП-ТУ;
Окно автоматического тестирования блоков РКП-ТС;
Окно ручной проверки блока.
5.1 Окно программирования блоков РКП-ТС
603ПРОГ.ТС025
Н026
ТИП 001 НОМЕР ПО 003
ВРМ/Д 12:25 08.10.98
СООБЩЕНИЕ
603 - код окна;
ПРОГ.ТС – название окна;
025 – поле отображающее адрес программируемого блока;
Н025 – поле ввода нового адреса блока;
ТИП 001 – тип обнаруженного блока (для РКП-ТС = 1);
НОМЕР ПО 003 – номер программного обеспечения обнаруженного блока;
ВРМ/Д 12:25 08.10.98 – поле времени и даты последнего программирования блока 12часы, 25 – минуты, 08 – день, 10-месяц, 98-год).
СООБЩЕНИЕ - текстовое сообщение характеризующее этапы и результаты
програмирования:
НЕТ МОДУЛЯ ДИАГНОСТИКИ – модулю управления не удалось установить связь с
модулем диагностики;
НЕТ БЛОКА – модулю диагностики не удалось найти блок;
ПОИСК БЛОКА – модуль диагностики осуществляет поиск блока ;
ОБНАРУЖЕН БЛОК – модулем диагностики обнаружен блок;
НАЧАТЬ ПРОГРАММИРОВАНИЕ? – модуль диагностики находится в ожидании
команды начать тест;
НЕ СОВПАЛ ТИП БЛОКА – модуль диагностики обнаружил блок тип которого не
совпал с типом выбранного окна.
Для программирования блока РКП-ТС необходимо:
1)
Подключить блок к нижней розетке НМШ находящейся в РКП-Ц с надписью РКП-ТС.
2)
Перейти к окну ПРОГРАМ ТС.
3)
Ввести новый адрес блока.
4)
Начать программирование нажав клавишу «ВК».
5)
Убедится в соответствии программируемого и нового адресов.
5.2 Окно программирования блоков РКП-ТУ
604ПРОГ.ТУ025
Н026
ТИП 002 НОМЕР ПО 003
ВРМ/Д 12:25 08.10.98
СООБЩЕНИЕ
604 - код окна;
ПРОГ.ТУ – название окна;
025 – поле отображающее адрес программируемого блока;
Н026 – поле ввода нового адреса блока;
ТИП 002 – тип обнаруженного блока (для РКП-ТУ = 2);
НОМЕР ПО 003 – номер программного обеспечения обнаруженного блока;
ВРМ/Д 12:25 08.10.98 – поле времени и даты последнего программирования блока 12часы, 25 – минуты, 08 – день, 10-месяц, 98-год).
СООБЩЕНИЕ - текстовое сообщение характеризующее этапы и результаты
програмирования:
НЕТ МОДУЛЯ ДИАГНОСТИКИ – модулю управления не удалось установить связь с
модулем диагностики;
НЕТ БЛОКА – модулю диагностики не удалось найти блок;
ПОИСК БЛОКА – модуль диагностики осуществляет поиск блока ;
ОБНАРУЖЕН БЛОК – модулем диагностики обнаружен блок;
НАЧАТЬ ПРОГРАММ.? – модуль диагностики находится в ожидании команды начать
программирование;
НЕ СОВПАЛ ТИП БЛОКА – модуль диагностики обнаружил блок тип которого не
совпал с типом выбранного окна.
Для программирования блока РКП-ТУ необходимо:
1)
Подключить блок к верхней розетке НМШ находящейся в РКП-Ц с надписью РКП-ТУ.
2)
Перейти к окну ПРОГРАМ ТУ.
3)
Ввести новый адрес блока.
4)
Начать программирование нажав клавишу «ВК».
5)
Убедится в соответствии программируемого и нового адресов.
5.3
Окно тестирования блоков РКП-ТС
601 ТЕСТ ТС003
12345678901234567890
СОСТОЯНИЕ ВХОДОВ
СООБЩЕНИЕ
601 - код окна;
ТЕСТ ТС – название окна;
003 – поле отображающее адрес тестируемого блока;
СОСТОЯНИЕ ВХОДОВ – поле показывающее текущее состояние тестируемого блока;
СООБЩЕНИЕ - текстовое сообщение характеризующее этапы и результаты
тестирования:
НЕТ МОДУЛЯ ДИАГНОСТИКИ – модулю управления не удалось установить связь с
модулем диагностики;
ТЕСТ ЗАВЕРШЕН – тест завершен удачно;
НЕТ БЛОКА – модулю диагностики не удалось найти блок;
ПОИСК БЛОКА – модуль диагностики осуществляет поиск блока ;
ОБНАРУЖЕН БЛОК – модулем диагностики обнаружен блок;
НАЧАТЬ ТЕСТ? – модуль диагностики находится в ожидании команды начать тест;
НЕ СОВПАЛ ТИП БЛОКА – модуль диагностики обнаружил блок, тип которого не
совпал с типом выбранного окна.
Для тестирования блока РКП-ТС необходимо:
1)
Подключить блок к розетке НМШ находящейся в РКП-Ц с надписью РКП-ТС (нижняя
розетка ТС в тестовой плате рис.10).
2)
Перейти к окну ТЕСТ ТС.
3)
Начать тест нажав клавишу «ВК».
4)
Наблюдать изменения в полях строк и столбцов
5)
Прочитать результат теста.
5.4 Окно тестирования блоков РКП-ТУ
602 ТЕСТ ТУ000
UБ024
U1-4 000 000 000 000
U5-8 000 000 000 000
СООБЩЕНИЕ
>
602 - код окна;
ТЕСТ ТУ – название окна;
000 – поле отображающее адрес тестируемого блока;
U1-4 000 000 000 000 – измеренное напряжение при тестировании соответственно с
первого по четвертый выход;
U5-8 000 000 000 000 – измеренное напряжение при тестировании соответственно с
пятого по восьмой выход;
СООБЩЕНИЕ - текстовое сообщение характеризующее этапы и результаты
тестирования:
НЕТ МОДУЛЯ ДИАГНОСТИКИ – модулю управления не удалось установить связь с
модулем диагностики;
ТЕСТ ЗАВЕРШЕН – тест завершен удачно;
НЕТ БЛОКА – модулю диагностики не удалось найти блок;
ПОИСК БЛОКА – модуль диагностики осуществляет поиск блока ;
ОБНАРУЖЕН БЛОК – модулем диагностики обнаружен блок;
НАЧАТЬ ТЕСТ? – модуль диагностики находится в ожидании команды начать тест;
НЕ СОВПАЛ ТИП БЛОКА – модуль диагностики обнаружил блок тип которого не
совпал с типом выбранного окна.
> поле перехода к окну ОШИБКИ ТУ
Для тестирования блока РКП-ТУ необходимо:
1)
Подключить блок к верхней розетке НМШ находящейся в РКП-Ц.
2)
Перейти к окну ТЕСТ ТУ.
3)
Начать тест нажав клавишу «ВК».
4)
Наблюдать изменения в полях измеренного напряжения.
5)
Прочитать результат теста.
В случае обнаружения ошибки более полную информацию можно получить перейдя к
окну ОШИБКИ ТУ.
5.5 Окно ошибок блоков РКП-ТУ
605 ОШИБКИ ТУ 1 2 3 4 5 6 7 8
ИНФОРМАЦИЯ 1
ИНФОРМАЦИЯ 2
СООБЩЕНИЕ
605 – код окна;
Поля ИНФОРМАЦИЯ 1, ИНФОРМАЦИЯ 2, и СООБЩЕНИЕ зависят от типа
обнаруживаемой ошибки и могут принимать ОШИБКИ ТУ – название окна;
следующий вид:
1)
2)
3)
Не соответствие между выданным напряжением и полученным контролем.
605 ОШИБКИ ТУ 1 2 3 4 5 6 7 8
ВЫДАНО
10000000
ОБНАРУЖЕНО
01000000
НЕ СООТВЕТСТВИЕ
Ложный контроль напряжения на выходе блока или ложный контроль
состояния ключей
605 ОШИБКИ ТУ 1 2 3 4 5 6 7 8
ВЫХОДЫ
10000000
КЛЮЧИ
00000001
ЛОЖНЫЙ КОНТРОЛЬ
4)
Отсутствие внутреннего контроля напряжения на выходе блока или отсутствие
контроля состояния ключей
605 ОШИБКИ ТУ 1 2 3 4 5 6 7 8
ВЫХОДЫ
10000000
КЛЮЧИ
00000001
НЕТ КОНТРОЛЯ
5)
Выходное напряжение меньше питающего
605 ОШИБКИ ТУ 1 2 3 4 5 6 7 8
ВЫХОДЫ
10000000
ВЫХ. НАПР. МЕНЬШЕ
5.6 Ручная проверка блоков
610 РУЧ ПРОВЕРКА
ПРОВЕРКА ТС>
ПРД.Б 000
ЗАПРОС 000
610 – код окна;
РУЧ ПРОВЕРКА – название окна;
ПРОВЕРКА ТС> - поле перехода к окну ручная проверка;
ПРД.Б 000 – поле ввода байта предназначенного для циклической передачи тестируемому
блоку, при вводе нуля передача байта прекращается;
ЗАПРОС 000 – поле ввода адреса блока которому будут непрерывно посылаться запросы,
запросы прекращаются при вводе адреса равным нулю.
5.7 Окно ручная проверка блока РКП-ТС
607 ПРОВ.
ТС003
В 000
12345678901234567890
1. . . . . . . . . . . . . . . . . . .
СООБЩЕНИЕ
607 – код окна;
ПРОВ. – название окна;
003 – поле отображающее адрес тестируемого блока;
001 – поле ввода номера на котором следует установить уровень логической единицы ;
1 . . . . . . . . . . . . . . . . . . . – поле показывающее текущее состояние тестируемого
блока;
СООБЩЕНИЕ - текстовое сообщение характеризующее этапы и результаты
тестирования:
6. Окно информации о состоянии комплекта
101 КОМПЛЕКТ
СОСТ МУ>
СОСТ МС>
ВРЕМЯ>
КОН.СУМ>
КОМ.УПР>
ИНФ485>
101 – код окна;
КОМПЛЕКТ – название окна;
СОСТ МУ> – поле перехода к окну состояние модуля управления;
СОСТ МС> – поле перехода к окну состояние модуля связи;
ВРЕМЯ> – поле перехода к окну время;
КОН.СУМ> – поле перехода к окну контрольных сумм;
КОМ.УПР> – поле перехода к окну команд управления;
ИНФ485> – поле перехода к окну информации о сети 485.
6.1 Окно состояние модуля управления
107 СОСТ МУ
ПАР МУ>
АК=0 ОС=0 ДВ=0 БС=1
КП=0 КО=1 ТО=0 БО=0
СООБЩЕНИЕ
107 – код окна;
СОСТ МУ – название окна;
ПАР МУ> – поле перехода к окну параметры модуля управления;
АК = 1 в случае активности комплекта;
ОС = 1 в случае если комплект является основным;
ДВ = 1 в случае закрытого состояния двери РКП-Ц;
БС = 1 в случае отсутствия ответов одного из блоков;
КП = 1 в случае обнаружения ошибки контрольной суммы программы;
КО = 1 в случае обнаружения ошибки контрольной суммы описания станции;
ТО = 1 в случае обнаружения ошибки при тесте ОЗУ;
БО = 1 в случае обнаружения ошибки средствами внутренней диагностики блока;
СООБЩЕНИЕ – текстовое сообщение расшифровывающее биты ошибок.
ОСНОВНОЙ ПАССИВНЫЙ
ОСНОВНОЙ АКТИВНЫЙ
РЕЗЕРВНЫЙ ПАССИВНЫЙ
РЕЗЕРВНЫЙ АКТИВНЫЙ
ОШИБКА К.С. ПЗУ - ошибка контрольной суммы программы;
ОШИБКА К.С. ОПС - ошибка контрольной суммы описания станции;
ОШИБКА ОЗУ - ошибка при тесте ОЗУ;
ОШИБКА БЛОКОВ - обнаружена ошибка блока или связи с блоком.
6.2 Окно параметры МУ
108 ПАРАМ МУ
ПЕР 000
ТМП=30.5С
UБАТ=024,0В
F=020MГц
ОЖД=03
Сч.Д000А ЗГ006 с
108 – код окна;
ПАРАМ МУ – название окна;
ПЕР 000 –поле отображающее количество перезапусков модуля:
ТМП=30.5С – поле отображающее температуру модуля управления;
UБАТ=024,0В – поле отображающее напряжение станционной батареи;
F=020MГц – поле отображающее частоту работы процессора;
ОЖД=03 – поле отображающее количество тактов ожидания процессора;
Сч.Д000А – поле отображающее состояние счетчика диагностики;
ЗГ006 с – поле отображающее время выполнения цикла диагностики.
6.3 Окно состояние модуля связи
109 СОСТ МС
К1=0 К2=0 U0=0 U1=1
109 – код окна;
СОСТ МС – название окна;
К1 = 1 в случае возбужденного состояния реле передачи;
К2 = 1 в случае возбужденного состояния реле заворота;
U0 = 0, U1=1 показывает состояние аттенюатора;
6.4 Окно время
106
ВРЕМЯ ДАТА
ТЕКУЩ
10 : 20 01. 03. 00
ОПИСАН
14 : 06 01. 03. 00
ПРОГМ
15 : 06
01. 03. 00
106 – код окна;
ВРЕМЯ ДАТА – название окна;
ТЕКУЩ 10 : 20 01. 03. 00 – текущее время;
ПРОГМ 15 : 06 01. 03. 00 – время и дата написания программы;
ОПИСАН 14 : 06 01. 03. 00 – время и дата составления описания станции.
6.5 Окно контрольные суммы
111 КОНТРОЛЬНЫЕ СУММЫ
ПРОГМ
ОПИСАН
ВЫЧЛ
А5СF
7143
ХРАН
A5CF
7143
111 – код окна;
КОНТРОЛЬНЫЕ СУММЫ – название окна;
ПРОГМ А5СF A5CF – вычисленная и хранящаяся контрольная сумма программы;
ОПИСАН 7143
7143 - вычисленная и хранящаяся контрольная сумма описания.
6.6 Окно команд управления
115 КОМ.УПР
ЭТОТ
ПАССИВ ПЕРЕЗ
СОСЕД ОТКЛ
ВКЛ
115 – код окна;
КОМ.УПР – название окна;
ПАССИВ – поле ввода команды этому модулю стать пассивным;
ПЕРЕЗ
- поле ввода команды этому модулю перезапуск;
ОТКЛ
- поле ввода команды соседнему модулю отключить соседа;
ВКЛ
- поле ввода команды соседнему модулю включить соседа.
7. Окно информации о работе модема
500 МОДЕМ
СОСТОЯНИЕ> УРОВНИ>
СООБЩЕНИЯ>
СТАТ-КА
500 - код окна;
МОДЕМ - название окна;
СОСТОЯНИЕ> - поле перехода к окну информации о состоянии модема;
УРОВНИ> - поле перехода к окну информации о уровнях сигнала;
СООБЩЕНИЯ> - поле перехода к окну характеризующему принятые и транзитные
сообщения;
7.1. Окно информации о состоянии модема
501 СОСТОЯН АДРЕС 00
ПР.ЗАП 00 ВНШ.ЗАП 00
РЕЛЕ ПЕРЕД ВКЛ
З
РЕЛЕ ЗАВОР ОТКЛ АВТ
З
501 – код окна;
СОСТОЯН – название окна;
АДРЕС – поле адреса модема;
ПР.ЗАП 000 – количество внутренних перезапусков модема;
ВНШ.ЗАП – количество внешних перезапусков модема;
РЕРЕ ПЕРЕД – поле управления состоянием реле передачи;
РЕЛЕ ЗАВОР – поле управления состоянием реле заворота;
АВТ/УСТ – означает автоматическое или установленое управление заворотом;
З - поле команды записать установленные параметры в энергонезависимое ПЗУ.
Окно информации о уровнях сигнала
502 УРОВНИ
УР.ВХ.СИГ -39.10
ВХ.OCЛ МИНИМ
УСТ
З
УР.ВЫХ.СИГ+01.74
502 – код окна;
УР.ВХ.СИГ – уровень входного сигнала;
ВХ.ОСЛ - поле управления состоянием входного делителя;
АВТ/УСТ – означает автоматическое или ручное управление заворотом;
З - поле команды записать установленные параметры в энергонезависимое ПЗУ;
УР.ВЫХ.СИГ - поле управления уровнем выходного сигнала.
Окно характеризующее принятые сообщения
503СООБЩ.РКП ТРАНЗТ>
СТАРТ ЗАВЕР ОШИБК
ПД 1111 2222
3333
ПР 4444 5555
6666
503 – код окна;
СООБЩ.РКП – название окна;
ТРАНЗИТ> - поле перехода к окну характеризующему транзитные сообщения;
1111 – количество стартов передач;
2222 – количество завершений передач;
3333 – количество ошибок при передачи;
4444 – количество стартов приемов;
5555 - количество завершений приемов;
6666 - количество ошибок приемов.
7.4 Окно характеризующее транзитные сообщения
503СООБЩЕНИЯ
СТАРТ ЗАВЕР ОШИБК
ПД 1111 2222
3333
ПР 4444
5555 6666
503 – код окна;
СООБЩ.РКП – название окна;
1111 – количество стартов передач;
2222 – количество завершений передач;
3333 – количество ошибок при передачи;
4444 – количество стартов приемов;
5555 - количество завершений приемов;
6666 - количество ошибок приемов.
7.5 Окно статистической информации
506СТАТ. БАЙТ СООБЩ
ПРД.Б/С 11111 22222
ПРМ.Б/С 33333 44444
506 – код окна;
СТАТ. – название окна;
11111 – количество переданных в модем байт;
22222 – количество переданных в модем сообщений;
33333 – количество принятых байт;
44444 – количество принятых сообщений.
8. Окно информации о командах телеуправления
103БУФ.ТУ NKOM 00000
1 НП
2 ЧП
3 НО
4 ЧО
5 НСК
5 ЧСК
103 – код окна;
БУФ.ТУ – название окна;
NКОМ – количество команд телеуправления поступивших на станцию;
5 ЧСК – последняя команда телеуправления;
4 ЧО – предпоследняя команда телеуправления и т.д.
В данном окне выводятся последние шесть команд телеуправления.
