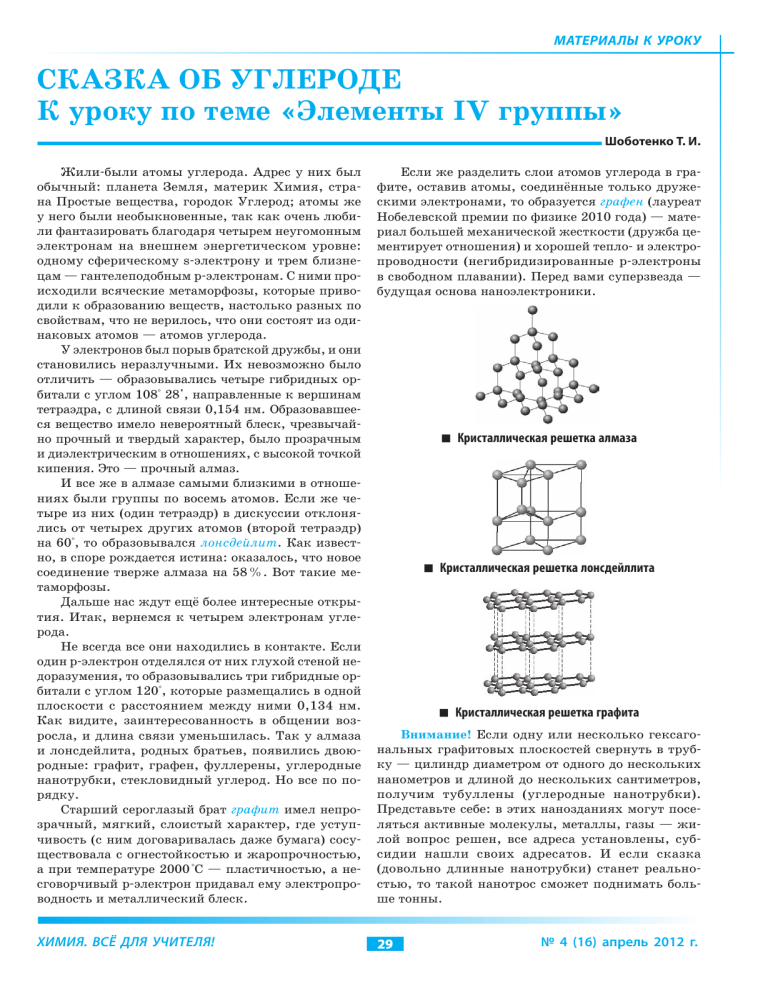

СКАЗКА ОБ УГЛЕРОДЕ
К уроку по теме «Элементы IV группы»
Шоботенко Т. И.
Жили-были атомы углерода. Адрес у них был
обычный: планета Земля, материк Химия, страна Простые вещества, городок Углерод; атомы же
у него были необыкновенные, так как очень любили фантазировать благодаря четырем неугомонным
электронам на внешнем энергетическом уровне:
одному сферическому s-электрону и трем близнецам — гантелеподобным р-электронам. С ними происходили всяческие метаморфозы, которые приводили к образованию веществ, настолько разных по
свойствам, что не верилось, что они состоят из одинаковых атомов — атомов углерода.
У электронов был порыв братской дружбы, и они
становились неразлучными. Их невозможно было
отличить — образовывались четыре гибридных орбитали с углом 108° 28', направленные к вершинам
тетраэдра, с длиной связи 0,154 нм. Образовавшееся вещество имело невероятный блеск, чрезвычайно прочный и твердый характер, было прозрачным
и диэлектрическим в отношениях, с высокой точкой
кипения. Это — прочный алмаз.
И все же в алмазе самыми близкими в отношениях были группы по восемь атомов. Если же четыре из них (один тетраэдр) в дискуссии отклонялись от четырех других атомов (второй тетраэдр)
на 60°, то образовывался лонсдейлит. Как известно, в споре рождается истина: оказалось, что новое
соединение тверже алмаза на 58 %. Вот такие метаморфозы.
Дальше нас ждут ещё более интересные открытия. Итак, вернемся к четырем электронам углерода.
Не всегда все они находились в контакте. Если
один р-электрон отделялся от них глухой стеной недоразумения, то образовывались три гибридные орбитали с углом 120°, которые размещались в одной
плоскости с расстоянием между ними 0,134 нм.
Как видите, заинтересованность в общении возросла, и длина связи уменьшилась. Так у алмаза
и лонсдейлита, родных братьев, появились двоюродные: графит, графен, фуллерены, углеродные
нанотрубки, стекловидный углерод. Но все по порядку.
Старший сероглазый брат графит имел непрозрачный, мягкий, слоистый характер, где уступчивость (с ним договаривалась даже бумага) сосуществовала с огнестойкостью и жаропрочностью,
а при температуре 2000 °С — пластичностью, а несговорчивый p-электрон придавал ему электропроводность и металлический блеск.
Если же разделить слои атомов углерода в графите, оставив атомы, соединённые только дружескими электронами, то образуется графен (лауреат
Нобелевской премии по физике 2010 года) — материал большей механической жесткости (дружба цементирует отношения) и хорошей тепло- и электропроводности (негибридизированные р-электроны
в свободном плавании). Перед вами суперзвезда —
будущая основа наноэлектроники.
ХИМИЯ. ВСЁ ДЛЯ УЧИТЕЛЯ!
29
Кристаллическая решетка алмаза
Кристаллическая решетка лонсдейллита
Кристаллическая решетка графита
Внимание! Если одну или несколько гексагональных графитовых плоскостей свернуть в трубку — цилиндр диаметром от одного до нескольких
нанометров и длиной до нескольких сантиметров,
получим тубуллены (углеродные нанотрубки).
Представьте себе: в этих нанозданиях могут поселяться активные молекулы, металлы, газы — жилой вопрос решен, все адреса установлены, субсидии нашли своих адресатов. И если сказка
(довольно длинные нанотрубки) станет реальностью, то такой нанотрос сможет поднимать больше тонны.
№ 4 (16) апрель 2012 г.
МАТЕРИАЛЫ
МЕТОДИЧЕСКИЕ
АААААААААААААААА
К УРОКУ
ОРИЕНТИРЫ
Оказывается, атомы углерода, как и миллионы людей, любят футбол. Иначе как объяснить их
способность образовывать молекулы, которые по
форме напоминают футбольный мяч. Они состоят
из пяти- и шестиугольников и так и называются —
бакиболы (другое название — фуллерены, в честь
архитектора Фуллера, изобретшего эту конструкцию). Собранные вместе, они образуют фуллериты,
которые являются полупроводниками. Если же их
легировать небольшим количеством щелочного металла, они становятся проводниками, а при низких
температурах — сверхпроводниками. Представляете изменения? А они могут ещё и не такое!
Перейдем к третьей родственной линии атомов углерода. Когда стремятся к изменениям только два электрона — по одному s и р, а два других
р-электрона не желают изменяться, их всё устраивает, то образуются только две гибридные орбитали под углом 180°, но с чрезвычайным доверием
в отношениях, расстояние между ядрами атомов
углерода ещё уменьшается и составляет лишь
0,120 нм. Такие линейные цепочки атомов, соединенные одинарными и тройными (α-форма) или
только двойными (β-форма) связями, образуют порошок черного цвета — карбин. Его высокая биологическая родственность и нетоксичность дают
возможность из волокон с карбиновым покрытием
получать протезы кровеносных сосудов, неотталкивающие крепкие шовные нити, покрытия трущихся поверхностей искусственных суставов, а карбиновые фотоэлементы надежны вплоть до 500 °С. Это
просто фантастика!
Кристаллическая
решетка карбина
Кристаллическая
решетка бакибола
По сказке нужно составить следующее:
1. Кластер (см. рис.).
2. Упражнение «О чем? Что? Как? Зачем?»
1) О чем сказка? (Об аллотропных видоизменениях углерода)
2) Что они собой представляют? (Значительное
количество веществ с разным строением
и свойствами)
3) Как это стало возможным? (Благодаря четырем
валентным электронам углерода, способным
гибридизироваться в разных количествах)
4) Зачем? (Чтобы показать разнообразие вариантов образования веществ в зависимости
от строения)
3. Сенкан
Вещество.
Прозрачное, бесцветное.
Сверлит, шлифует, украшает.
Очень твердое соединение.
Алмаз.
Вещество.
Непрозрачное, мягкое.
Расслаивается, смазывает, замедляет.
Тугоплавкое, химически стойкое,
электропроводное соединение.
Графит.
Кластер к сказке
Кристаллическая
решетка графена
Кристаллическая
решетка тубуллена
алмаз
лонсдейллит
0,154 нм
108°28′
И это ещё не вся родня углерода. Есть ещё переплетения первой и второй родственных ветвей:
углеродные нанопочки, углеродная нанопена, гексагонит, образование нескольких атомов: С, C2 ,
C3 , C8 , и, наконец, соседи: углеволокно, гипералмаз, металлический углерод, технический углерод... Как видите, городок Углерод постоянно заселяют новые вещества, возможно, одна из ваших
доработок поселится здесь, так как места есть.
