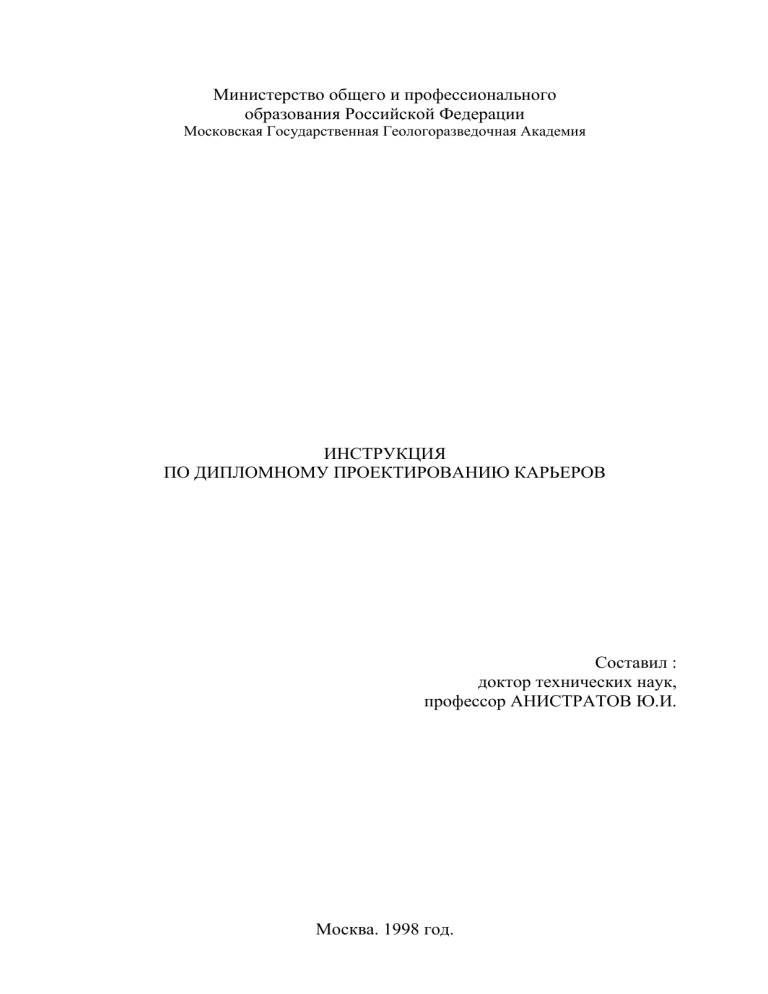

Министерство общего и профессионального
образования Российской Федерации
Московская Государственная Геологоразведочная Академия
ИНСТРУКЦИЯ
ПО ДИПЛОМНОМУ ПРОЕКТИРОВАНИЮ КАРЬЕРОВ
Составил :
доктор технических наук,
профессор АНИСТРАТОВ Ю.И.
Москва. 1998 год.
2
ОБЩИЕ ПОЛОЖЕНИЯ
Дипломное проектирование является завершающим этапом
обучения студента в институте и представляет собой самостоятельную
работу студента, имеющую своей целью показать на основе теоретических
и практических знаний, полученных студентом в период обучения,
способность самостоятельно решать сложные инженерные вопросы.
Порядок написания дипломного проекта и требования,
предъявляемые к нему, определены Инструкцией по подготовке
дипломных проектов (работ) в высших учебных заведениях.
Основными задачами проектирования являются; приобретение
практических навыков по комплексному проектированию горного
предприятия, применению новейшего горного и транспортного
оборудования, передовой технологии горных работ, экономической
оценки каждого технического решения и организации работ, обеспечению
наивысшей
производительности
труда,
техники
безопасности,
рентабельности горного предприятия, эффективности капитальных
вложений, решению культурных и социальных вопросов.
На примере выполнения дипломного проекта по конкретному
месторождению студент должен показать знание теоретических и
специальных дисциплин, умение дать анализ факторов, влияющих на
инженерные решения, логически и экономически обосновать эти решения.
Знакомство с периодической технической литературой по горному
производству должно помочь студенту применить передовую технологию
и технику, организацию и автоматизацию производства, опыт работы
лучших карьеров
Во всех разделах дипломного проекта должно уделяться внимание
рациональному
использованию
земли
и
недр,
комплексному
использованию природных ресурсов, снижению потерь полезного
ископаемого и повышении его качества при добывании. Принятые
решения должны быть экономически обоснованы.
Основное содержание дипломного проекта - комплексное решение
разработки месторождений полезных ископаемых открытым способом,
включающее все основные разделы реального проекта карьера или проекта
реконструкции карьера.
Дипломный проект разделен на общую и специальную части. В
специальной части проекта более углубленно излагается один из вопросов
разработки месторождений с рассмотрением двух-трёх возможных
вариантов и специальным экономическим обоснованием рекомендуемого
решения.
При выборе специальной части необходимо использовать задания
предприятия для внедрения проектных решений на производстве.
В дипломном проекте для обоснования вопросов общей и
специальной частей необходимо применять ЭВМ, используя программы,
составленные на кафедре, в научных организациях иди самостоятельно
составленные студентом.
3
Студенты, успешно участвующие в научно-исследовательских
работах теоретического и экспериментального характера, при
соответствующем решении кафедры, вместо дипломного проекта могут
выполнять дипломную работу по индивидуальному плану.
Дипломная работа представляет собой самостоятельно проведенное
научное исследование студента, в котором наиболее полно раскрываются
его знания и умение применять их для решения конкретной задачи в
избранной области науки. Выполнение дипломной работы является не
только проверкой подготовки специалиста к самостоятельной работе, но
вместе с тем важнейшей формой и методом развития навыков творческой
самостоятельной работы студента на завершающем этапе обучения.
Дипломная работа имеет важное психологическое значение. Хорошо
написанная и успешно защищенная дипломная работа придает молодому
специалисту уверенность в своих силах и вызывает желание взяться за
выполнение более серьезной работы. Практика показывает, что в процессе
разработки дипломных работ нередко в большей степени раскрываются
творческие способности студентов, что служит основанием для
рекомендации их в аспирантуру.
С учетом места и роли дипломной работы в учебном процессе она имеет
определенную цель и определенные задачи.
Целью дипломной работы является определение уровня теоретической и
практической подготовки студента, выяснение его готовности к
самостоятельной практической и исследовательской работе по избранной
специальности в современных условиях научно-технического прогресса.
Основой дипломной работы может служить законченный раздел научноисследовательской работы, самостоятельно выполняемой студентом на
кафедре, в научном учреждении или непосредственно на производстве, в
котором содержится обобщенный материал экспериментальных работ и
методика их выполнения, исследование вопросов техники, технологии,
организации и экономики производства, обоснование новых способов или
конструкций, на которые студентом оформлены заявки о выдаче
авторского свидетельства или получены авторские свидетельства.
При выполнении проекта необходимо учитывать "Правила технической
эксплуатации при разработке угольных и сланцевых месторождений
открытым способом" ("Недра", 1980), "Единые правила эксплуатации по
разработке рудных и россыпных месторождений" ("Недра", 1981),
"Технические правила ведения взрывных работ на дневной поверхности"
("Недра". 1982), "Единые правила безопасности при разработке
месторождений полезных ископаемых открытым способом" ("Недра",
1982), нормы технического проектирования и типовые схемы ведения
горных работ по отраслям горнодобывающей промышленности. "Единые
нормы выработки на открытые горные работы для предприятий
горнодобывающей промышленности: экскавация и транспорт" ("Недра".
1981).
4
Результаты расчетов производительности горного и транспортного
оборудования должны быть сопоставлены с "Едиными нормами выработки
на открытые горные работы для предприятий горнодобывающей
промышленности:
экскавация и транспорт" ("Недра", 1981), значительное расхождение
должно быть обосновано.
Организация и сроки дипломного проектирования.
К дипломному проектированию студент допускается после сдачи
экзаменов и зачетов по всем дисциплинам предусмотренным учебным
планом для данной специальности.
В соответствии с учебным планом срок дипломного проектирования
устанавливается с 23 марта по 30 июня (14 недель, примерно 100
календарных дней). В этот срок входит и защита дипломного проекта
перед Государственной экзаменационной комиссией (РЭК), которая
работает с 1 по 30 июня. В период дипломного проектирования студент
отчитывается 6 ходе работы на смотрах, организуемых кафедрой.
При составлении календарного плана необходимо исходить из
следующих сроков и процента выполнения работ: на 1 апреля - 25%, на 15
апреля -45%. на 1 марта - 65% на 15 мая - 85%, на 1 июня - 100%.
Календарный план составляется в двух экземплярах: один находится у
студента, другой сдается руководителю проекта для контроля. Пример
заполнения календарного плана дан в приложении 1.
Распределение времени, отводимого на дипломное проектирование
производится руководителем проекта и может быть рекомендовано
следующим:
ознакомление с программой дипломного проектирования и
оформление необходимых документов
до 2
дней;
- написание и оформление введения
до 3 дней;
- написание и оформление:
-раздела 1 - общие сведения о районах и геологии месторождения
до 5 дней;
-раздела 2 - исходные положения для составления проекта до 3 дней;
-раздела 3 - обоснование главных параметров карьеров,
исследование режима горных работ
до 6 дней;
-раздела 4 - система разработки
до 3 дней;
-раздела 5 - вскрытие карьерного поля и строительство карьера
до 4 дней;
-раздела 6 - подготовка горных пород к выемке
до 4 дней;
-раздела 7- выемочно-погрузочные работы
до 6 дней;
-раздела 8 - транспорт горной массы
до 6 дней;
-раздела 9 – отвалообразование
до 3 дней;
5
-раздела 10 - рекультивация земель, нарушенных горными
работами
до 2 дней;
-раздела 11 - вспомогательные работы
1 день;
-раздела 12 - ремонт горного транспортного оборудования - 3 дня;
-раздела 13 - электроснабжение карьера
3 дня;
-раздела 14 - техника безопасности, аэрология и противопожарная
профилактика
3 дня;
-раздела 15 - автоматизация производственных процессов - 2 дня;
-раздела 16 - генеральный план поверхности
3дня;
-раздела 17 - экономические расчеты
10 дней;
- расчет, написание и оформление спецчасти
20 дней;
общее оформление расчетно-пояснительной записки.
переплет
до 3дней;
получение ответа руководителя проекта
до 3 дней;
получение рецензии
до 3 дней;
ИТОГО
до 100 дней.
Задание на дипломное проектирование с указанием темы
специальной части выдается студенту перед выездом на преддипломную
практику После ознакомления с карьером, на котором проходит
преддипломная практика, и анализа его производственной деятельности
следует обсудить актуальность темы специальной части с руководителем
преддипломной практики от предприятия с целью возможности
использовать результаты проектирования на производстве.
После преддипломной практики тема спецчасти может быть
уточнена. Задание на дипломное проектирование и спецчасть
утверждаются заведующим кафедрой и деканом факультета.
При выполнении проекта студент должен руководствоваться данной
инструкцией и календарным графиком, утвержденным руководителем
проекта.
Руководитель дипломного проекта назначается кафедрой. В его
обязанности входит:
выдача задания на дипломное проектирование и темы спецчасти;
рекомендации по составлению календарного графика выполнения
дипломного проекта: консультации по техническим вопросам;
рекомендации по выбору технической литературы. Оставляя за студентом
самостоятельность и инициативу в решении вопросов дипломного
проекта, руководитель помогает находить правильные решения, указывает
на допущенные ошибки, осуществляя контроль за качеством и сроком
выполнения всех разделов дипломного проекта.
Студент обязан информировать руководителя о принимаемых
решениях в процессе проектирования и результатах расчетов по всем
разделам. Свое мнение о проекте и проектировании в целом руководитель
излагает в отзыве, который представляется на заседании ГЭКа.
В процессе выполнения отдельных разделов дипломного проекта
студент должен воспользоваться консультациями специально назначенных
преподавателей следующих кафедр:
6
геологии;
рудничному транспорту;
электроснабжению;
горной механики;
автоматизации;
генплану;
охраны труда;
вентиляции;
обогащению:
экономике.
№
разде
ла
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
Наименование раздела
Введение
Общая часть
Общие сведения о районе и
горногеологическая характеристика
Исходные положения для
составления проекта
Обоснование гл. парам. карьера,
исследов. режима гор. работ
Вскрытие карьерного поля и
строительство карьера
Система разработки
Подготовка горных пород к выемке
Выемочно-погрузочные работы
Транспорт горной массы
Отвалообразование
Рекультивация земель, нарушенных
горными работами
Вспомогательные работы
Ремонт горного и транспортного
оборудования
Электроснабж. карьера
Техника безопасности, аэрология и
противопожарная профилактика
Автоматизация производственных
процессов
Генеральный план поверхности
Экономические расчеты
Специальная часть
Всего
Объем
Пояснит.
Графич.
записка
части
Стр.
Лист.
1
5-6
1-2
2-3
10-11
2-3
4-5
1-2
4-5
5-6
5-6
7-8
2-3
1
1
1
1
1
2-3
2-3
2-3
1
2-3
1
6-7
2-3
1
2-3
12-13
25-28
100-120
1
1
2-4
11-16
7
Листы могут не вычерчиваться отдельно, их содержание может быть
совмещено с другими чертежами.
В законченном виде за 3 дня до защиты пояснительная записка и чертежи
с подписями студента и руководителя передается заведующему кафедрой
для решения вопроса о допуске к защите, назначении рецензента и
окончательной дате защиты. Руководитель дипломного проекта
предъявляет в ГЭК в письменном виде краткий отзыв о дипломном
проекте и краткую характеристику о работе студента над проектом.
Просмотренный рецензентом дипломный проект с письменным
заключением возвращается студенту не позднее чем за один день до
назначенного срока защиты в ГЭКе. Студент имеет право ознакомиться с
отзывами рецензентов и подготовить объяснения на сделанные замечания.
Запрещается студенту делать в дипломном проекте какие-либо
исправления или уничтожать сделанные пометки после заключения
рецензента.
Защита дипломных проектов производится на открытом заседании
ГЭКа. После защиты на закрытом заседании ГЭКа обсуждаются проекты
и их защита, рассматриваются отзывы рецензентов и руководителей,
утверждаются оценки по защищенным проектам и присваиваются
квалификации горных инженеров. Решение ГЭКа объявляется в конце
заседания.
При оценке проекта принимается во внимание уровень инженерной,
научной и практической подготовки студентов.
Студенты, не выполнившие в срок дипломных проектов, отчисляются
из института и направляются на работу без присвоения квалификации. Им
представляется право защищать дипломный проект в следующем году.
При неудовлетворительной оценке, полученной на защите, решением
ГЭКа либо выдается новое задание студенту, либо указывается, какие
исправления необходимо внести в проект для возможности допуска к
повторной защите в следующем году.
После защиты пояснительная записка и графический материал
остаются в институте на хранение.
УКАЗАНИЯ ПО ОФОРМЛЕНИЮ ДИПЛОМНОГО ПРОЕКТА
При выполнении дипломного проекта студент должен использовать
все новое, что появилось в практике проектирования и эксплуатации
карьеров, а также в технической литературе за последние годы. При
выполнении расчетно-пояснительной записки особое внимание студент
должен уделить соответствию текста и расчетов действующим правилам и
руководящим материалам отрасли, а также учесть новейшие достижения
техники.
Весьма важным в проекте являются экономические расчеты,
которые
должны
показать
экономическую
целесообразность
предлагаемого проекта и эффективность капиталовложений в спецчасти, в
которой рассматриваются несколько вариантов решений, выбор
оптимального
должен
базироваться
на
технико-экономическом
сопоставлении с выполнением соответствующих расчетов.
8
В дипломном проекте является обязательным использование
стандартного, типового и комплексного горного и транспортного
оборудования, а необходимость применения специального оборудования
должна быть надлежащим образом обоснована. Вполне допустимо при
проектировании использовать новое оборудование и аппаратуру,
находящиеся в стадии разработки их заводами, если известны основные
технические данные. Совершенно недопустимо использование в проекте
устаревшего и снятого с производства оборудования и материалов.
В проекте должны быть предусмотрены мероприятия по
обеспечению безопасности эксплуатации горного и транспортного
оборудования, а также основные меры по охране труда.
Исходными данными для составления дипломного проекта являются
материалы преддипломной производственной практики, настоящая
инструкция и задание по дипломному проектированию. Изложение
текстового материала записки сопровождаются схемами графиками,
эскизами, таблицами и т.п., а также необходимом анализом и
критическими замечаниями. Из записки необходимо исключить большие
по объему выписки из учебников, каталогов и справочников. Важно,
чтобы в расчетно-пояснительной записке нашли отражение методика
расчета и его сводные таблицы.
Расчетно-пояснительная записка составляется в течение всего
периода дипломирования и окончательно оформляется в его конце.
Оформление является итоговым этапом.
УКАЗАНИЯ К ИЗЛОЖЕНИЮ ТЕКСТА
Язык текста расчетно-пояснительной записки должен быть точным,
предложения по возможности короткими, должна соблюдаться логическая
последовательность. Текст пояснительной записки рекомендуется
составить в безличной форме.
На протяжении всего текста соблюдается единство терминов,
условиях обозначений и символов. Терминология и определения должны
соответствовать общепринятым в научно-технической литературе.
Обязательно точное соблюдение написания сокращений слов и условных
буквальных обозначений, установленных стандартом. ГОСТ 19600-74отчет о научно-исследовательской работе и ГОСТ 2.105-79 - общие
требования к текстовым документам.
При ссылках на графические материалы, таблицы и части текста с
указанием их номера обязательны сокращения: рис. - рисунок, табл. таблица, с. - страница, п. - пункт, другие сокращения не допускаются,
например: диам. - диаметр, м.б. - может быть. т.о. -таким образом, напр. например, т.к. - так как. т.н. - так называемый, ок. - около, ур-ние уравнение, ф-ла - формула.
В примечаниях к тексту и таблицам указывают только справочные и
пояснительные данные. Если примечание только одно. то после слова
9
"примечание" ставят двоеточие. Примечания нумеруют арабскими
цифрами с точкой.
Другие требования.
Текст расчетно-пояснительной записки выполняется на листах
формата 210х297 по ГОСТ 2.301-68 с оставлением поля слева шириной 25
мм для переплета. Расстояние от верхней и нежней строки текста до
верхнего и нижнего обреза листа - 15 мм, поле справа должно быть не
менее 8 мм. Текст записки рекомендуется выполнять на одной стороне
листа. В рукописном варианте - аккуратно, четким разборчивым почерком,
чернилами одного цвета, в машинописном варианте - через 2 интервала.
Орфографические и синтаксические ошибки и исправления недопустимы.
Листы текста записки нумеруют сквозной нумерацией, начиная с
титульного листа. Иллюстрации к тексту, выполненные на отдельных
листах. нумеруются как листы записки с текстом. Номера листов
проставляются в верхней правой части листа, у обреза, арабскими
цифрами с точкой (по ГОСТ 6.11-69). На титульном листе номер не
проставляется
Требования к таблицам.
Цифровые данные расчетов в тексте рекомендуется представлять в
виде таблиц или графиков. Заголовки указывают в единственном числе.
Диагональное деление головки таблицы не допускается. Таблицы должны
быть наглядными и простыми. При переносе таблицы на другой лист
строну под головкой таблицы с номерами граф повторяют и над ней
указывают слово "Продолжение". Если в записке две и более таблицы, то
после слова "Продолжение" указывают номер таблицы. Тематический
заголовок помещают только над первой частью таблицы.
Все таблицы должны быть пронумерованы в пределах каждого
раздела арабскими цифрами с указанием номера раздала и порядкового
номера таблицы, разделенных точкой. Над правым верхним углом
таблицы помещают надпись "Таблица", например Таблица 2.1. Слово
"Таблица" при наличии тематического заголовка, пишут над заголовком.
Если в записке только одна таблица, то номер ей не присваивают и слово
"Таблица" не пишут.
На все таблицы должны быть ссылки в тексте, при этом слово
"Таблица" в тексте пишут полностью, если таблица не имеет номера, и
сокращенно, если имеется номер, например: "...в табл. 2.1".
Требования к математическим формулам.
Промежуточные алгебраические преобразования при выводах
формул не приводятся. Дается лишь окончательный результат. Формулы
10
нумеруются в пределах каждого раздела арабскими цифрами с указанием
номера раздела и порядкового номера формулы, разделенных точкой,
заключенными в круглые скобки и расположенными у правого обреза
листа. Ссылки в тексте на порядковый номер формулы дают в скобках
например: "в формуле (2.1.)".
Символы формул расшифровываются в той же последовательности,
в какой они приведены в формулах. Если формула представляет собой
дробь, вначале расшифровывается числитель, затем - знаменатель. Одни и
те же буквы с различными индексами группируются вместе. Значения
символов и числовых коэффициентов, входящих в формулу, должны быть
приведены непосредственно под формулой. Значение каждого символа
дают с новой строки, первая строка расшифровки должна начинаться со
слова "где", без двоеточия после него.
Размерность одного и того же параметра в пределах всей расчетнопояснительной записки должна быть постоянной и соответствовать
ГОСТУ на обозначения, после каждой формулы приводится размерность.
5.Система проектной документации при строительстве
ГОСТ 21.001-77 - Общие положения
ГОСТ 21.101-79 - Основные требования к рабочим чертежам
ГОСТ 21.103-78 - Основные надписи
ГОСТ 21.104-79- Спецификации
ГОСТ 21.105-79 - Нанесение на чертежах размеров, надписей,
технических требований и таблиц.
ГОСТ 21.106-78 - Условные обозначения трубопроводов санитарнотехнической системы.
ГОСТ 21.107-78 - Условные изображения элементов зданий,
сооружений и конструкций.
ГОСТ 21.108-78 - Условные графические изображения и
обозначения на чертежах генеральных планов и транспорта.
ГОСТ 21.502-78 - Схемы расположения элементов сборных
конструкций.
ГОСТ 21.503-30 - Конструкции бетонные и железобетонные. Состав
комплекта чертежей и их содержание определяются программой на
дипломное или курсовое проектирование.
Московская Государственная
Геологоразведочная
Академия
Должн. Фамилия Подп Дата
Студент
(1)
(2)
Стадия
Кафедр
Масшт.
(4)
(5)
(9)
(7) лист
(8) листов
Руковод
(10)
(11)
(12) (13)
(3)
В графах основной надписи указывают:
(1) - Тема дипломного или курсового проекта.
(2) - Наименование раздела дипломного или курсового проекта.
(3) - Краткое содержание листа.
11
(4)- Стадия учебного проектирования: ДП (дипломный проект), КП
(курсовой проект). КР (курсовая работа).
(5) - Сокращенное название выпускающей кафедры или кафедры, по
которой выполняется курсовая работа.
(6)- Масштаб чертежа.
(7) - Порядковый номер листа данного раздела проекта. На чертеже,
состоящая из одного листа, графа не заполняется.
(8) - Общее количество листов данного раздела проекта. Графу
заполняют только на первом листе.
(9) - Сокращенное название факультета и специальности,
(10). (11), (12). (13). - Соответственно должности и фамилии лиц,
подписавших чертеж, подпись и дата.
Масштаб изображения на горных чертежах выбирается исходя из
обеспечения требований:
а) необходимой точности решения практических задач;
б) обзорности изображения горных выработок и их положения
относительно залежи полезного ископаемого;
в) возможности изображения необходимых деталей горных
выработок;
г) достаточной наглядности горных чертежей.
На горных чертежах масштаб изображений выбирается из ряда: 1:5;
1:10; 1:20; 1:25; 1:50; 1:100; 1:200; 1:500; 1:1000; 1:2000; 1:5000;
1:10000; 1:25000.
При невозможности показать на чертеже в данном масштабе
отдельные узлы или повязки необходимо давать отдельные фрагменты в
крупном масштабе.
Если на листе помещено одно изображение или несколько
одномасштабных изображений, их масштаб указывают в основной
надписи.
Если на листе помещено несколько разномасштабных изображений,
в основную надпись вписывают преобладающий масштаб, а все другие
масштабы надписывают под соответствующими изображениями.
При изображении геологических разрезов, профилей и т.д.. когда
применяется два разных масштаба - горизонтальный и вертикальный, в
основной надписи или под изображением должен быть указан масштаб
сначала горизонтальный. а затем вертикальный: 1:2000; 1:5000.
Линии чертежа должны быть выразительными, четкими, ясными и
легко читаемыми. Начертание линий должно соответствовать принятым
стандартам (ГОСТ 2.303-68 СТ СЭВ 1178-78, ГОСТ 2.851-75, 2.852-75,
2.857-75). Так как чертежи дипломного или курсового проекта являются
одновременно демонстрационными чертежами, допускается увеличивать
толщину линий против указанной в стандартах. Так, например, если взять
толщину сплошной основной линии в 2 раза, то толщину основных линий
надо увеличить тоже в 2 раза.
На одном чертеже обозначение существующих объектов наносят
12
более тонкими линиями, чем проектируемых.
Для надписей на чертежах применяется стандартный шрифт (ГОСТ
2.304-81 СТ СЭВ 851-78 - 855-78) следующих размеров: 5; 7; 14; 20; 28.
Размер заглавной надписи (если он имеется) должен быть пропорционален величине чертежа и придавать ему впечатление законченности.
В заголовках переносы слов из одной строки в другую
нежелательны. Если заглавные надписи располагаются в несколько строк,
композиционно их можно выполнить в форме пятиугольника, трапеции и
т.д.
СОДЕРЖАНИЕ ДИПЛОМНОГО ПРОЕКТА
Раздел I. ОБЩИЕ СВЕДЕНИЯ О РАЙОНЕ И ГОРНОГЕОЛОГИЧЕСКАЯ ХАРАКТЕРИСТИКА МЕСТОРОЖДЕНИЯ.
ВВЕДЕНИЕ. РОЛЬ ОТРАСЛИ ДЛЯ НАРОДНОГО ХОЗЯЙСТВА
ЗНАЧЕНИЕ ПРЕДПРИЯТИЯ ДЛЯ ОТРАСЛИ.
Общие сведения о районе.
Географическое и административное положение района. Пути сообщения, ближайшие железнодорожные станции, пристани, порты. Промышленная
освоенность
района.
Источники
электроснабжения
и
водоснабжения предприятия.
Климатические условия района. Продолжительность морозного периода, максимальная, минимальная и средняя годовая, сезонная и
месячная температура воздуха. Ветры господствующие, их направление и
сила. Количество и структура атмосферных осадив. Распределение осадков
по сезонам и месяцам.
Мощность и температура сезонной мерзлоты, продолжительность
стояния снежного покрова и существование сезонной мерзлоты.
Для районов крайнего Севера, высокогорных и некоторых, других,
отличающихся особо суровыми условиями, климатическая характеристика
выделяется в самостоятельный параграф.
Геологическая характеристика месторождения
Орогидрография - описание рельефа и гидрографической сети
района. Геоморфологическое положение месторождения. Геологический
разрез (стратиграфия), Характеристика состава, строения и условий
залегания горных пород и их комплексов. Тектоническое строение (общие
тектонические условия залегания пород, складчатые и разрывные
нарушения и их геометрические параметры).
Характеристика полезного ископаемого и условий его залегания.
Генетический тип месторождения. Условия залегания и особенности
строения тела полезного ископаемого, минералогический состав.
Характеристика пород, залегающих в кровле и почве полезного
13
ископаемого.
Гидрологические и гидрогеологические условия.
Гидрологическая характеристика района. Общие сведения о
водоемах и водотоках, минимальные и максимальные расходы, отметки
паводкового горизонта. Места намечаемых водохранилищ и отметки их
зеркала. Овраги, пересекающие месторождение. Водосборные площади
возможного стока в карьер поверхностных вод и атмосферных осадков.
Модули, или коэффициенты максимального поверхностного стока.
Гидрогеологическая характеристика водовмещающих пород и
водоносных горизонтов: мощность, напор, водопроницаемость, упругие
характеристики. состав и свойства поверхностных, подземных и
карьерных вод. Водообеспечение предприятия. Мероприятия по охране
природных вод. Возможные притоки воды в карьер.
Горно-геологические условия.
Инженерно-геологическая характеристика полезного ископаемого
покрывающих и вмещающих пород, их геолого-петрографические
особенности, физико-механические свойства. Прогнозная оценка
устойчивости откосов карьера.
ПРИМЕЧАНИЯ
1. Месторождения, находящиеся в области вечной мерзлоты,
характеризуются условиями распространения, мощностью вечномерзлых
пород, их строением и температурным режимом.
2. Месторождения, находящиеся в сейсмических районах, а также в
районах селей, древних и современных оползней, характеризуются в
отношении данных физико-геологических явлений.
Графически на листах изображаются:
в зависимости от характера месторождения "Геологический план
месторождения", или "План поверхности с выходом пластов на
поверхность" или "План поверхности с контуром месторождения".
Масштаб 1:5000 или 1:10000 с показам линий геологических разрезов или
сетки скважин.
Указанные планы можно совместить с гипсометрическим планом
поверхности кровли и почвы полезного ископаемого с планом изоглубин
залегания и изомощностей залегания;
сводная геологическая колонка с характеристикой физикотехнических свойств пород;
два-три характерных геологических разреза месторождения.
Раздел II. ИСХОДНЫЕ ПОЛОЖЕНИЯ ДЛЯ СОСТАВЛЕНИЯ
ПРОЕКТА
Этот раздел содержит сведения по оконтуриванию месторождения и
14
подсчету запасов, расчеты по методикам или укрупненным показателям
общей горнотехнической оценки месторождения, оценки развития
бассейна и смежных предприятий.
Сведения данного раздела являются основанием для выбора
принципиальных решений по разработке месторождения и определению
главных параметров карьера. К ним относятся:
сведения о потребителях полезного ископаемого, их требования по
объему, равномерности поставок, качеству и кондициям на полезное
ископаемое;
нормативы, минимальная мощность разрабатываемых пластов;
возможность использования пород вскрыши в народном хозяйстве,
необходимость совместного или раздельного их складирования,
общая оценка ситуационного плана и топографии, определение
естественных и инженерных сооружений, которые могут ограничивать
контуры карьера в плане,
выбор территорий для организации отвалов, ориентировочное
расстояние их от проектируемого карьера, а также емкость отвалов;
необходимость и возможность осушения месторождения;
схема осушения карьерного поля, влияние осушения на
устойчивость откосов;
устойчивость бортов карьеров, установление углов откосов лежачего
и висячего бока в зависимости от свойств пород. Установление
устойчивости внутренних отвалов при разработке горизонтальных и
пологих залежей;
удельные затраты на разработку полезного ископаемого и вскрыши,
расчетный граничный коэффициент вскрыши;
оконтуривание залежей;
геологические запасы полезного ископаемого и объемы вскрышных
пород в контурах карьера;
производственная мощность карьера, которая принимается по
расчету, с учетом горнотехнических условий или по отраслевой
инструкции в соответствии с запасами и сроком эксплуатации
предприятия;
общая организация работ, которая устанавливает возможность
круглогодичной иди сезонной эксплуатации на вскрышных и добычных
работах, расчетное количество рабочих дней карьера в году;
возможное количество рабочих смен в сутки по отдельным
процессам и длительность смены.
Раздел III. ОБОСНОВАНИЕ ГЛАВНЫХ ПАРАМЕТРОВ КАРЬЕРА
Для обоснования главных параметров карьера проводится
геометрический анализ карьерного поля. в результате которого
определяется месторождение вскрывающих выработок, направление
развития горных работ, производительность карьера, календарное
15
распределение объемов вскрышных и добычных работ и количество
основного выемочного оборудования.
На данном этапе проектирования производится расчет рабочих и
нерабочих углов бортов карьера.
В зависимости от условий залегания полезного ископаемого и
топографии для исследования выбирают 2-3 варианта места залегания
вскрывающих выработок и направлений горных работ.
Для горизонтальных и пологих залежей геометрический анализ
проводится по 6-8 положениям фронта работ для простых условий и по 1216 положениям для сложных условий.
Для наклонных и крутопадающих залежей исследования проводятся
по 3-4 характерным геологическим профилям и затем составляется
сводный график режима по карьерному полю.
Для округлых в плане карьерных полей геометрический анализ
проводится с использованием погоризонтных планов.
На основе анализа выбирается вариант места заложения
вскрывающих выработок и направления развития горных работ;
принимается решение о глубине карьера и его контурах; подсчитываются
запасы полезного ископаемого в контурах карьерного поля с учетом
нормативов потерь и разубоживания; обосновывается производственная
мощность карьера; строится календарный график горных работ для
выбранного варианта (срок исполнения горнокапитальных работ см. в
разд. IV) и производится его регулирование.
Формируются элементарные грузопотоки горизонта и грузопотоки
карьеров с учетом свойств горных пород и видов транспорта.
Рассчитываются параметры грузопотоков: мощность, высота
подъема и дальность перемещения горных пород. По параметрам
грузопотоков полезного ископаемого и вскрыши выбирается схема
вскрытия.
Для каждой зоны карьера с одинаковыми свойствами пород и с
учетом вскрытия в результате анализа двух-трех вариантов
устанавливается комплект оборудования. Из комплектов оборудования
формируется комплексная механизация всего карьера. Графически на 1-2
листах изображается: характерный разрез для крутопадающих залежей или
план для горизонтальных месторождений с геометрическими
исследованиями режима горных работ;
график режима и календарный график горных работ. Другой
графический материал помещается в пояснительный записке.
Раздел IV. ВСКРЫТИЕ КАРЬЕРНОГО ПОЛЯ И СТРОИТЕЛЬСТВО
КАРЬЕРА
Исходными дня проектирования являются проектные решения в
разд. III, т.е. результаты геометрического анализа; контуры карьерного
поля, место заложения вскрывающих выработок и направление горных
16
работ, а также направление и мощность грузопотоков, вид транспорта в
комплектах оборудования, расстояние до отвалов. На основании этого:
определяются параметры трассы: руководящий уклон и радиусы
поворотов, способ примыкания, ограничивающие перегоны;
определяется место трассы, ее форма, стационарные участки
расположение трассы относительно контуров карьера;
производится трассирование на моменты ввода карьера в
эксплуатацию и на конец обработки;
проверяется соответствие необходимой и возможной пропускной
способности
капитальных
траншей;
рассчитывается
объем
горнокапитальных работ на момент сдачи карьера в эксплуатацию с
учетом создания необходимых вскрышных запасов;
устанавливаются
технология
и
механизация
проведения
капитальных разрезных траншей,
определяется место расположения отвалов при горно-капитальных
работах, рассчитываются необходимая площадь под отвалы и технология
последующей рекультивации.
При необходимости производится обоснование и расчет ввода
карьера в действие по этапам.
В заключение составляется сетевой график строительства карьера На
листы выносятся проекты решения по вскрытию на момент сдачи карьера
в эксплуатацию и на конец отработки, а также график строительства
карьера.
Раздел V. СИСТЕМА РАЗРАБОТКИ
В соответствии с природными условиями, принятыми решениями по
вскрытию, размещению грузопотоков и комплексной механизации
устанавливается система разработки.
Расчеты системы разработки выполняются на момент достижения
полной производительности карьера.
При этом рассчитываются:
ширина рабочих площадок, транспортных бери и берм безопасности;
высота уступов на вскрыше и добыче;
ширина заходов на вскрыше и добыче;
длина фронта работ на горизонтах;
скорость подвигания забоев фронта работ;
отвал вскрытых, подготовленных и готовых к выемке запасов
полезного ископаемого.
В разделе приводятся описание с необходимыми расчетами
технологических схем производства и взаимосвязь вскрышных и
добычных работ.
Расчеты представляются на одном-двух листах, на которых
изображаются план и разрез карьера с расстановкой горного и
транспортного оборудования и элементы системы разработок.
17
Раздел VI. ПОДГОТОВКА ГОРНЫХ ПОРОД К ВЫЕМКЕ
Подготовка горных пород к выемке производится с целью
обеспечения максимальной производительности оборудования во всех
технологических процессах при минимальных затратах в целом на
производство горных работ.
Проектирование подготовки мягких горных пород предусматривает
технологию,
средства
и
механизацию
осушения
горизонтов,
предохранение от замерзания, при применении предварительного
обрушения горной массы в забое - проведение подзера основания забоя
проходкой траншеи на поверхность забоя и т.п.
В полускальных массивах проектированием подготовки горных
пород предусматривается механическое или буровзрывное рыхление. В
скальных массивах проектируется буровзрывная подготовка горных
пород. В расчетах определяется:
необходимая степень дробления горной массы;
коэффициент разрыхления и параметры развала горной массы;
удельное расходование взрывчатого вещества;
диаметр заряда взрывчатого вещества;
объем взрывного блока;
количество рядов скважин;
параметры сеток скважин;
конструкция и параметры зарядов взрывчатого вещества;
порядок взрывания блока (схема коммутации, величина замедления)
величина сейсмической зоны;
расход взрывчатых материалов;
технология и параметры вторичного дробления негабаритов. Для
производства буровых зарядных работ выбирается тип буровых, зарядных
и забоечных машин, рассчитываются их производительность, списочный и
рабочий парк.
В конце раздела дается описание базисного, расходного складов
взрывчатого вещества. Графически на листе изображаются паспорт
буровзрывных работ
и схема взрывной сети.
Раздел VII. ВЫЕМОЧНО-ПОГРУЗОЧНЫЕ РАБОТЫ
Проект выемочно-погрузочных работ предусматривает выбор и
обоснование основного и вспомогательного оборудования, расчет его
производительности, технологию работы на вскрыше и добыче,
взаимосвязь с оборудованием на подготовке горных пород к выемке и с
транспортом.
В сложных забоях при добыче полезного ископаемого в проекте
необходимо рассчитывать потери и разубоживание.
Графическое решение в этом разделе можно совместить с листами
по разд. V.
18
Раздел VIII. ТРАНСПОРТ ГОРНОЙ МАССЫ
Проект транспорта предусматривает выбор и обоснование основного
и вспомогательного оборудования для перемещения по грузопотокам
вскрыши. полезного ископаемого, запасных частей для горного
оборудования и материалов. Расчетная часть раздела предусматривает:
тяговый и эксплуатационный расчет транспортных машин; организацию
движения, средств и системы сигнализации и автоматизации; расчет
станций и перегрузочных пунктов при комбинированном транспорте;
обоснование и конструкцию транспортных коммуникаций;
выбор и расчет производительности средств механизации
вспомогательных работ;
Тяговый и эксплуатационный расчет включает следующее:
для железнодорожного транспорта определяются весовая норма
поезда, время движения по отдельных участкам и время рейса (скорость
принимается по нормам ПТЭ. по электромеханическим характеристикам
двигателей электровоза, по условиям безопасного торможения в
зависимости
от
конкретного
участка
пути),
техническая
производительность локомотивосостава. расход электроэнергии;
для автотранспорта определяются время движения по отдельным
участкам и время рейса (скорость на сложных участках трассы
определяется по динамическим характеристикам машин, а если их нет. то
по мощности двигателей, с проверкой на торможение в опасных участках
трассы), техническая производительность, расход топлива;
для конвейерного транспорта выбираются основные параметры
конвейера (тип роликоопор, ширина и тип ленты, тип провода и т.д.),
производится тяговый расчет конвейера, проверяется мощность двигателя
и т.д. обосновываются погрузочные, перегрузочные и разгрузочные узла
конвейеров или конвейерной линии.
Графическое проектное решение представляется на одном листе:
график движения транспорта, конструкция дорог, схемы путевого
развития станций или разделительных пунктов, чертеж перегрузочного
пункта.
Раздел IX. ОТВАЛООБРАЗОВАНИЕ
Проект отвалообразования предусматривает:
схему устойчивости откосов отводов;
обоснование схемы развития отвального фронта работ;
расчет параметров отвалов (количество ярусов высота ярусов,
ширина отвальной заходки, шаг переукладки коммуникаций, длина
вального фронта, количество резервных участков);
производительность основных и вспомогательных средств
отвалообразования;
организацию отвальных работ;
19
схемы установки оборудования на отвалах:
Графическое решение по отвалообразованию представляется на
одном листе: схема развития отвалов, технологическая схема (паспорт)
отвалообразования.
Раздел X. РЕКУЛЬТИВАЦИЯ ЗЕМЕЛЬ, НАРУШЕННЫХ
ГОРНЫМИ РАБОТАМИ
Объектами рекультивации являются карьерное поле, отвалы, хвостохранилище, а также малопригодные для сельского хозяйства участки
(овраги. болота и др. ), которые облагораживается и передаются для
использования взамен отчужденных горными отводами. В разделе
освещаются следующие вопросы: экономическая оценка отчужденных
территорий; перечень работ, расчет их объемов и необходимого
количества машин для рекультивации; организация удаления,
складирования и последующего размещения плодородного растительного
слоя; определения очередности рекультивации и передачи территорий
сельскому хозяйству; перечень работ по биологической рекультивации.
Графические пояснения принятых решений помещаются в тексте.
Раздел XI. ВСПОМОГАТЕЛЬНЫЕ РАБОТЫ
Даются проектные решения по средствам механизации и
организации работ, по заоткоске бортов карьера, очистке берм
безопасности, доставке людей к забоям, водоотливу в карьере, работе по
зачистке полезного ископаемого.
Раздел XII. РЕМОНТ ГОРНОГО И ТРАНСПОРТНОГО
ОБОРУДОВАНИЯ
Рассматриваются вопросы, связанные с организацией ремонта и
технического обслуживания механического оборудования, применяемого
на карьере. В проекте должны быть разработаны:
годовой
график
планово-предупредительного
ремонта
механического оборудования карьера с учетом простоя оборудования в
ремонте;
технологическая планировка ремонтной площадки для ремонта
механического оборудования в полевых условиях или технологическая
планировка ремонтной базы карьера. На основании годового графика ППР
и трудоемкости ремонта оборудования рассчитывается необходимое
количество ремонтных рабочих, станков, площадей, строится график
загрузки ремонтной базы карьера, определяются ее техникоэкономические показатели.
По типу и номенклатуре ремонтируемых машин и виду ремонта
20
принимается способ их ремонта и определяется состав ремонтных бригад.
В разделе необходимо отразить передовые методы организации
ремонта оборудования на карьере, наиболее рациональные способы
восстановления деталей и сборочных единиц машин.
Объем графического материала 1 лист. На листе вычерчивается
годовой график ППР механического оборудования или технологическая
планировка ремонтной площадки, ремонтной базы карьера.
Раздел ХIII. ЭЛЕКТРОСНАБЖЕНИЕ КАРЬЕРА
В разделе необходимо сделать обоснование и расчеты по
следующим вопросам:
1.Краткие сведения о внешнем электроснабжении горного
предприятия.
Выбор величин высокого и низкого напряжения из системы
внутреннего электроснабжения применительно к принятой системе
разработки и комплексу горного и транспортного оборудования добычных
и вскрышных работ.
2. Выбор типа светильников для освещения карьера и
промышленной площадки. Расчет освоения. Определение общей
мощности осветительных приемников в карьере или на поверхности.
3. Составление таблицы силовых и осветительных приемников и их
нагрузок по карьеру и промышленной площадке с разделением по видам
производства: вскрыше, добыче, отвалам и прочим цехам. Определение
главной
стационарной
и
передвижных
подстанций.
Выбор
местоположения трансформаторной подстанции.
4. Расчет основных воздушных и кабельных линий по нагреву,
потере напряжения, экономической плотности тока и по току короткого
замыкания. Детальный расчет привести до одному из фидеров. Результаты
расчета остальных фидеров дать в сводной таблице. Расчет карьерной сети
защитного заземления.
5. Годовой расход электроэнергии. Определение ожидаемой
величины коэффициента использования реактивной мощности и
мероприятия по компенсации реактивной мощности. Определение
основных энергетических показателей (удельный расход электроэнергии
на 1 т добычи или вскрыши. стоимость 1 кВт/ч электроэнергии,
элетровооруженность труда).
Графически представляется на плане горных работ схема электроснабжения подстанций, основных приемников и распредпунктов, а также
трасс воздушных и кабельных линий.
Раздел XIV. Безопасность жизнедеятельности.
В разделе излагаются только конкретные технические решения для
данного дипломного проекта со ссылкой на соответствующие параграфы
21
действующих
«Единых
правил
безопасности
при
разработке
месторождений полезных ископаемых открытым способом» (1970 г.). и
«Единых правил безопасности при взрывных работах» (1972 г.). Не
допускаются изложение правил безопасности в общем виде в форме
«должно быть» вместо утвердительной формы в прямом и переносном
смысле «есть». Например: так как высота уступа 20 м то для сообщения
между уступами устроены (а не должны быть устроены) маршевые
лестницы шириной 0,8 м с горизонтальной площадкой, расположенной на
высоте на расстоянии 10 м от почвы уступа. Расстояние между лестницами
по длине уступа принято (а не должно превышать) 500 м ($26).
Если в специальной части дипломного проекта рассматриваются
новые технологические процессы, машины и механизмы , то необходимо
дать оценку их безопасности, произвести сравнение с аналогичными
решениями, а в случае отсутствия последних разработать мероприятия,
исключающие потенциальную опасность предлагаемого новшества для
трудящихся. Такой анализ производится непосредственно в специальной
части дипломного проекта.
Противопожарная профилактика.
Излагаются мероприятия по:
оборудованию зданий и сооружений, горных машин и механизмов,
энергетических установок первичными средствами тушения огня;
устройствам
противопожарно-хозяйственного
внешнего
и
внутреннего водопровода на промышленной площадке предприятия и его
гидротехнические параметры (давление, расположение гидрантов, емкость
резервуара для запаса воды );
размещение передвижных средств тушения огня.
Безопасность ведения горных работ.
1 Технология горного производства.
Необходимо обосновать:
безопасность принятых углов откосов уступов и в целом бортов
карьера;
безопасные значения принятой высоты уступа по полезному
ископаемому и породам вскрыши и дать оценку безопасности
рассчитанных технологических элементов капитальных траншей.
При применении взрывного способа подготовки горных пород и
полезного ископаемого в выемке необходимо указать:
расположение расходного склада ВМ;
22
распорядок хранения ВМ на местах работ;
расчет безопасных расстояний при взрывных работах;
расположение укрытий для взрывников на момент взрыва;
молниезащиту складов ВМ;
безопасную установку буровых станков на уступах;
механизацию заряжения и забойки скважин;
организацию и проведение массовых взрывов.
2.Механизация горных работ.
При применении в качестве выемочно-погрузочного оборудования
экскаваторов, погрузчиков, скреперов, бульдозеров необходимо указать:
безопасное расположение механизмов на уступе карьера или отвала
в рабочее и нерабочее время;
безопасные уклоны съездов в грузовом и порожняковом
направлениях;
места нахождения людей во время работы механизмов;
условия
применения
систем
автоматики,
телемеханики,
дистанционного управления машинами, механизмами.
При наличии технологического автомобильного транспорта
обосновываются:
ограждение дорог от призмы обрушения;
наличие безопасного погрузочно-разгрузочного пункта;
порядок погрузки автомобилей;
порядок передвижения по карьерным дорогам.
При применении электрифицированного транспорта необходимо
описать;
оборудование переездов железнодорожных путей с автодорогами
средствами безопасности;
устройство блокировки от поражения электрическим током на
электрозаводах;
устройство
автоматической
установки
при обслуживании
локомотива одним машинистом;
устройство предупредительных сигналов на переднем вагоне при
следовании поездов вагонами вперед. При конвейерном транспорте
необходимо указать:
устройства для аварийной остановки ленты места прохода или
перехода над конвейером или под ним и их оборудование;
безопасные зазоры для прохода людей между конвейером и
механизмами на уступах и в галереях
При гидромеханизации указать:
безопасные места расположения средств гидромеханизации;
оборудование драг и земснарядов двусторонней звуковой
сигнализацией, спасательными принадлежности;
места нахождения людей при работе средств механизации;
Оборудование зумпфов, землесосов и гидроэлеваторов, отвалов,
колодцев;
23
Устройства для обслуживания трубопроводов и водопроводных
лотков;
план ликвидации аварий;
оборудование средствами при добыче и обработке строительных
материалов.
3. Электроснабжение карьеров.
При наличии стационарных и передвижных электроустановок
необходимо обосновать;
величину применяемого напряжения и режим нейтрали;
приключательные пункты, их марку, места расположения;
порядок присоединения передвижных и переносных машин и
трансформаторных подстанций к воздушным линиям;
наличие
механической
блокировки
между
масляными
выключателями, разъединителями и дверями камер передвижных
подстанций и радиоустройств;
устройство общей заземляющей сети карьера стационарных и
передвижных машин и механизмов, устройство магистрального
заземляющего троса;
расстояние от нижнего фазного провода воздушной линии до
поверхности земли;
устройство защиты людей от поражения электрическим током;
расположение средств гидромеханизации от воздушных линий
электропередач.
Аэрология карьеров.
1. Метеорологические условия, естественное проветривание и
искусственная вентиляция.
Этот подраздел включает:
оценку метеорологических условий района с определением
среднегодовой скорости ветра и периода штилевого и инверсионного
состояния атмосферы. "роза ветров";
описание и графическое изображение схемы естественного
проветривания для наиболее труднопроветриваемого сечения карьера с
определением количества воздуха, проветривающего карьер, а также
рассчитать концентрацию вредности.
При концентрации вредности свыше ЦДК применить искусственную
вентиляцию.
2. Промышленная санитария.
Подраздел включает:
расчет количества пыли и газа. выделяющегося в атмосферу карьера;
методы и средства борьбы с пылью при бурении, отбойке, погрузке,
транспортировании, переработке полезного ископаемого на автодорогах и
от внешних источников с указанием расхода воды и других средств
предупреждения пылеобразования;
пути борьбы с вредными газами и пылью при взрывных работах и на
автомобильном транспорте;
расчет времени проветривания после массовых взрывов
24
естественным путем и с помощью искусственной вентиляции;
методы борьбы с шумом и вибрацией при работе горнотранспортного оборудования;
мероприятия по созданию комфортных условий в кабинах горного
оборудования путем кондиционирования или утепления кабин;
устройство помещений для обогрева горнорабочих и служащих в
холодное время года;
устройство санитарно-бытовых помещений и здравпункта;
водоснабжение предприятия.
Раздел XV. АВТОМАТИЗАЦИЯ ПРОИЗВОДСТВЕННЫХ
ПРОЦЕССОВ
В соответствии с принятой технологией ведения горных работ и
выбранным горнотранспортным оборудованием необходимо выполнить
следующее:
выбрать для каждого вида горнотранспортного оборудования
типовую схему автоматизации, указать, какие задачи она решает и какова
эффективность ее применения;
выбрать технические средства контроля и учета работы основного
горнотранспортного
оборудования
и
принять
типовую
автоматизированную систему оперативного управления процессами на
карьере;
привести для одной из принятых схем автоматизации (по
согласованию с консультантом) принципиальную схему или блок-схему
аппаратуры автоматизации и описать принцип ее работы.
Графический материал раздела помещается в пояснительной
записке.
Раздел XVI. ГЕНЕРАЛЬНЫЙ ПЛАН ПОВЕРХНОСТИ
На основе масштабного ситуационного плана местности
проектируется генеральный план поверхности карьера и промплощадки в
соответствии с существующими нормами.
Генеральный план вычерчивается в масштабе 1:5000 и 1:2000 и
ориентируется относительно стран света: на нем наносится "роза ветров".
На генеральном плане изображаются:
перерабатывающие предприятия (дробильно-сортировочные и
обогатительные фабрики), отвалы, производственные и технические
здания и сооружения;
склады;
служба эксплуатации машин;
жилой поселок;
основные транспортные коммуникации, а также дороги,
связывающие жилой поселок и карьер между собой и с
25
производственными и техническими зданиями и сооружениями, дороги,
ведущие к железнодорожным станциям и т.д.;
линии электропередач, подстанции, осветительные сети. линии
сигнализации, связь.
Графическая часть - один лист (генеральный план карьера).
Раздел XVII. ЭКОНОМИЧЕСКИЕ РАСЧЕТЫ
Цель данного раздела определение капитальных затрат по
строительству карьера и эксплуатационных расходов на добычу 1 т
полезного ископаемого, а также обоснование решений методом вариантов.
Экономические расчеты по отдельным процессам производятся на
основе принятой организации труда, выбранного оборудования, передовых
методов производства. Должны быть проработаны вопросы рациональной
структуры управления карьерным хозяйством. Экономические расчеты
включают:
определение капитальных затрат на строительство карьера и размера
производственных фондов на момент сдачи карьера в эксплуатацию,
расчет эксплуатационных затрат на добычу полезного ископаемого,
в том числе затрат непосредственно на 1 т полезного ископаемого и 1 м 3
вскрыши,
расчет по обоснованию технико-экономических показателей работы
карьера;
определение экономической эффективности технических решений
специальной части проекта (помещается в разделе спецчасти):
сравнение технико-экономических показателей (результатов,
полученных при проектировании, с реальными проектами новых
предприятий, с существующим карьером, по которому ведется
проектирование, с лучшими предприятиями области и т.п.).
Расчет основных процессов вскрышных и добычных работ
выполняется раздельно и включает:
определение объемов работ по основным процессам и штата рабочих
для выполнения работ;
определение месячного фонда заработной платы к начислений на
заработную плату;
установление месячной потребности: а) во вспомогательных
материалах, б) в топливе, в) в электроэнергии;
расчет амортизационных отчислений;
учет прочих расходов;
сводные затраты на производство вскрышных и добычных работ и
26
определение себестоимости соответственно 1м3 и 1 т.
Специальная часть проекта содержит наиболее глубоко
проработанные технические решения. В соответствии с этим и
экономические расчеты по спецчасти должны производиться наиболее
подробно (в частности, детально сравниваются анализируемые варианты).
По минимальным приведенным затратам определяется наиболее
экономичный вариант технического или технологического решения.
Основные технико-экономические показатели приводятся на листе.
КАПИТАЛЬНЫЕ ЗАТРАТЫ НА СТРОИТЕЛЬСТВО
ПРОИЗВОДСТВЕННЫХ ФОНДОВ
1. Капитальные затраты на горно-строительные работы.
Объем горных работ определен в соответствующих разделах
дипломного проекта («Вскрытие»). Стоимость единицы объема горных
выработок принимается по укрупненным показателям согласно
«Строительным нормам и правилам» (СНиП), из данных практики или по
указанию консультанта.
Затраты на горно-подготовительные выработки и вскрышные работы
сводятся в табл.1.
Таблица 1
Вид работы
Ед.
измерения
Объем
работы
Стоимость
единицы,
руб.
Сумма
тыс.руб.
Капитальные траншеи
Разрезные траншеи
Дренажные горные выработки
Вскрышные работы
Железнодорожный путь
Автодороги и т. д.
Итого.....
Неучтенные расходы (10-12 %)
Всего
2. Капитальные затраты на транспортные коммуникации в карьере
Стоимость автодороги со сплошным железобетонным покрытием плитами
системы Яковлева:
1 км— 130 тыс. руб.; 1м2—11,82руб.
27
Стоимость автодороги со сплошным железобетонным покрытием
сборными плитами:
1 км — 105 тыс. руб., 1м2 — 7,50 руб.
Сметная стоимость железнодорожных путей, руб.:
1 км железнодорожных путей:
главных постоянных
51000
стационных
64000
передвижных в забое
27000
1 км контактной сети на путях:
постоянных
7500
передвижных
6500
стрелочного перевода
1500
3. Расчет капитальных затрат на оборудование.
Спецификация оборудования и определение необходимых затрат на
его приобретение производятся по следующей форме (табл. 2).
Таблица 2
Наименование
оборудования
Колво
ед.
Стоимость единицы, руб.
Оптовая
Дополнительные
цена
затраты на доставку,
руб.
монтаж, запчасти и
складские расх.
всего
Общая
стоимость всего
оборудования
Примечание
Итого:
Стоимость доставки принять в размере 5% прейскурантной цены
Стоимость монтажа принять в следующих процентах прейскурантной
цены:
Механизация вскрышных и добычных
работ на карьере…………………..…………………...18
Электромеханические, ремонтные
мастерски.......................................………………….....11
Электроподстанции.....................……………………...30
Телефонная связь.....................……………………......65
Канатные дороги.....................……………………...…18
Обогатительные сооружения и устройства.....……....20
Техника безопасности................………………….…...38
Транспорт нормальной колеи (локомотивы,
вагоны и пр.)...................…………………………....….9
Стоимость начального резерва запасных частей для оборудования и
28
изготовительно-складские расходы принять в размере 3,7% стоимости
оборудования.
Действующие цены на основные виды оборудования приведены в
специальной литературе.
Цены на новые виды оборудования рассчитываются но формуле
Ц=С(1+Рс/100)
где С - себестоимость изделия:
Рс - норматив рентабельности на изделия машиностроительной
промышленности, %; для экскаваторов, думпкаров и буровых станков
Рс=13, для автосамосвалов Рс =8.
4. Затраты на здания и сооружения.
Наименование зданий и их объем берутся из соответствующих
разделов проекта.
Цены на строительство зданий и сооружений приведены в
специальной литературе.
Данные сводятся в табл. 3.
Таблица 3
Наименование здания и
сооружения
Единица
измерения
Кол-во
единиц
Стоимость, тыс. руб.
Единицы
Общая
Итого
Размер капитальных затрат:
Ниже приводится сводная смета на производственное строительство
(табл 4). Таблица 4
Наименование затрат
ЧастьI
Подготовка территории строительства
Затраты на горные работы
Затраты на промышленные здания и сооружения
Затраты на электромеханическое оборудование и монтаж
Затраты на транспорт и связь
Затраты на приспособления, инструменты и производственный
инвентарь
Благоустройство промышленной площадки
Временные (разбираемые) здания и сооружения, необходимые
для осуществления строительно-монтажных работ
Прочие работы и затраты
Итого по I части
Часть II
Содержание дирекции строящегося предприятия,
включая технический надзор Расходы на подготовку
эксплуатационных кадров Проектные и изыскательские работы
Сумма затрат, тыс. руб.
Затраты на 1т годовой
добычи, руб.
29
Итого по II части
Всего по I и II частям
Непредвиденные работы и затраты
Всего по смете
Возвратные суммы:
за полезное ископаемое от попутной добычи
по временным (разбираемым) зданиям и сооружениям
Всего возвратных сумм
Величина удельных капитальных вложений Куд определяется
делением суммарной величины капитальных затрат на расчетную годовую
производительность карьера.
Стоимость производственных фондов слагается из стоимости
основных производственных и оборотных фондов. Основные средства
принимаются равными затратам, определенным в I части сводной сметы,
за вычетом возвратных сумм. Затраты на оборотные средства
определяются примерным расчетом. Для этого можно принять, что число
оборотов оборотных средств за год составляет А=8—12 (средняя
продолжительность одного оборота равна 30—45 дням).Рекомендуется
использовать данные по оборотным средствам, собранные на карьере в
период преддипломной практики.
Величина нормируемых оборотных средств проектируемого карьера
определяется по формуле
Фоб=(0,8÷0,9)ЦПр/А, руб.
где Ц—отпускная цена отгруженной продукции, руб/т (по данным
практики);
Пр —годовой размер реализованной предприятием продукции, т:
А — число оборотов оборотных средств. Для горнорудных
предприятий и карьеров стройматериалов Пр принимается равным
годовой производственной мощности, для угольных разрезов определяется
как разница между годовой производительностью и расходом угля на
собственные нужды. Расход угля на собственные нужды принимается в
размере 0,5—1,0% годовой производительности.
Расчет эксплуатационных затрат на добычу
полезного ископаемого
Определение себестоимости полезного ископаемого по элементам
затрат производится по следующей форме (табл. 5).
Таблица 5
Элементы затрат
Заработная плата
Начисления на заработную плату
Электроэнергия
Материалы
Амортизация
Топливо
Прочие расходы
Производственная себестоимость
Полная себестоимость
Затраты за месяц, тыс.
руб.
Затраты на 1т (м2), руб.
30
Методология
исчисления
затрат
по
каждому
элементу
себестоимости приведена в специальной литературе.
1. Заработная плата.
Себестоимость по элементу «Заработная плата» определяется
делением месячного фонда зарплаты на добычу за месяц.
Расчет фонда заработной платы производится исходя из штатного
расписания, определенного в табл. 6. сдельных расценок, тарифных ставок
и должностных окладов (табл. 7).
Таблица 6
Наименование
должности
Кол-во
работающих
Оклад в месяц на 1 чел.,
руб.
Оклады всего,
руб.
Премии,
руб.
Зарплата всего,
тыс.руб
2. Отчисления на социальное страхование.
Отчисления на социальное страхование принимаются и размере 9%
для угля: 7,9% —для руд черных и цветных металлов, 8,4% —для горной
химии и 6,1% —для нерудных ископаемых от рассчитанного фонда
заработной платы.
3. Электроэнергия.
Расход на электроэнергию рассчитывается по двуставочному
тарифу. Затрата на энергию в месяц по двуставочному тарифу
определяются по следующей формуле:
S=(N•a+W•b)(1±с).
где S—сумма затрат на энергию, руб.;
N — мощность трансформаторов, кВ-А;
a — тариф за установленную мощность;
W— расход электроэнергии за месяц, кВт-ч;
b—тариф за расходуемую электроэнергию;
с—поправка за соs φ.
Расход электроэнергии для механизмов определяется по формуле:
W = N уст • t мес • K B • K М • K ПОТ / η = NУСТ • t МЕС • k,
где Nуст—установленная мощность- двигателей, кВт:
tмес—число часов работы машины в месяц;
Кв—коэффициент использования машины во времени:
Км— коэффициент использования машины по мощности;
Кпот — коэффициент потерь в сети низкого напряжения;
η— КПД двигателя.
Значение k, определяемое по формуле
k=kвkмkпот/ η
составляет:
для одноковшовых экскаваторов
k=0,25—0,30;
для многоковшовых экскаваторов
31
k=0,40—0,50;
для роторных экскаваторов
k=0,30—0,40;
для транспортно-отвальных мостов
k=0,40—0,50;
для ленточных конвейеров
k=0,70.
Результаты расчета можно оформить в таблицу (табл. 8).
Неучтенные расходы по электроэнергии принимать в размере 20%
учтенных.
Таблица 8
Число
Общая
Суточный
часов
Месячный
потребляемая
расход.
работы в
расход, кВт
мощность,
кВт
сутки
кВт
установленная фактическая
Мощность, кВт
Наименование
Кол-во
потребителя потребителей
Затраты на
энергию по
двусгавочному
тарифу
Буровзрывные работы
1
2 и т.д.
Экскавация
1
2 и т.д.
4. Топливо
Себестоимость по элементу «Топливо на собственные нужды»
принимается равной 0,5—0,1% производственной себестоимости.
5. Материалы.
Расход материалов по вскрышным, добычным работам и прочим
цехам определяется исходя из количества машин, механизмов и
транспортных коммуникаций, определенного в соответствующих разделах
проекта, н удельных нормативов расходов II затрат на вспомогательные
материалы, приведенных в специальной литературе.
6. Амортизация.
Способ расчета суммы годовых амортизационных отчислений
различен для трех групп основных фондов:
а) для горно-капитальных выработок годовая сумма амортизации
определяется по произведенной «потонной» ставке на годовой объем
добычи полезного ископаемого. «Потонная» ставка—это стоимость
горно-капитальных выработок, приходящаяся на 1 т промышленных
запасов карьерного поля:
б) норма амортизационных отчислений на промышленные здания и
сооружения принимается в среднем равной 2,4%
в) расчет амортизационных отчислений на оборудование и
транспортные коммуникации производится раздельно для каждого
32
типа машин, механизмов, приспособлений и элементов
транспортных коммуникаций.
Нормы амортизационных отчислений по машинам, оборудованию и
транспортным коммуникациям приведены в литературе
Расчет амортизационных расходов можно вести в соответствии с
табл. 9
Таблица 9
Наименование
оборудования
Кол-во единиц
оборудования
Стоимость единицы с учетом
затрат на транспорт, монтаж и
др., тыс. руб.
Общая стоимость
оборудования.
тыс руб.
Годовой фонд амортизац.
отчислен, тыс. руб.
Срок
службы
на реновацию
всего
Буровзрывные работы
1
2 и т.д.
7. Прочие расходы.
Прочие расходы принимаются в размере 20—25% производственных
расходов.
8. Внепроизводственные расходы.
Внепроизводственные расходы принимаются в. размере 5%
производственной себестоимости.
Внепроизводственные расходы—это расходы по реализации
продукции Поэтому в себестоимости 1м3 вскрыши эта статья
расходов отсутствует.
Прибыль и рентабельность предприятия.
Годовая прибыль предприятия определяется по формуле
Д=(Ц-С)Пр
где Д— годовая прибыль, руб.;
Ц—расчетная цена полезного ископаемого, руб/т (принимается по
указанию консультанта):
С—полная себестоимость, руб/т:
Пр— объем реализованной продукции, т.
Рентабельность предприятия рассчитывается по формуле
К=(Д/Ф)·100
R- рентабельность, %
Ф- размер основных производственных фондов оборотных средств
(определен в разделе «А» экономической части), руб.
Размер платы за производственные фонды определяется по формуле
Пф=1н·Ф/100
где 1н—норматив платы за производственные фонды. Для карьеров
угольной промышленности плата за фонды отменена, для карьеров
других отраслей промышленности 1н=6%.
Расчетная прибыль, т. е. прибыль, остающаяся в распоряжении
предприятия, рассчитывается следующим образом:
Др=Д-Пф-Пк
33
где Пк,—сумма платы за пользование кредитом, определяется по
данным практики.
Из расчетной прибыли в первую очередь формируются фонды
экономического стимулирования (ФЭС), фонд материального
поощрения, фонд социально-культурных мероприятий и жилищного
строительства, фонд развития производства.
Размер отчислений из расчетной прибыли в ФЭС определятся по
следующим нормативам:
1) в фонд материального поощрения (ФМП)—15% от фонда
заработной платы промышленно-производственного персонала;
