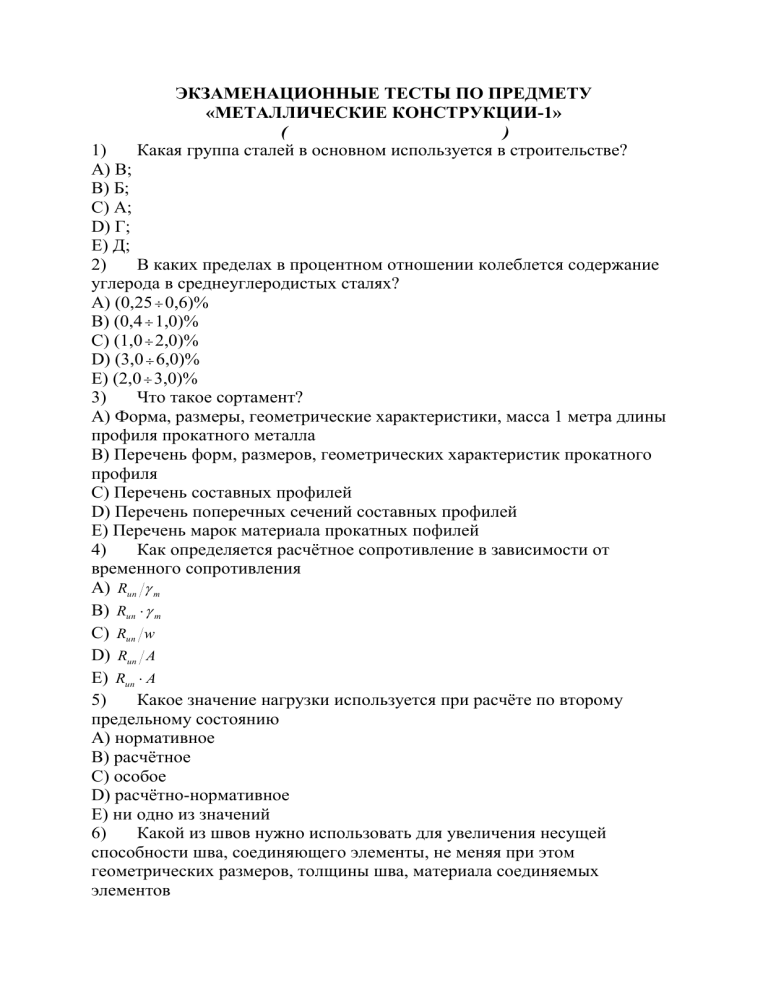

ЭКЗАМЕНАЦИОННЫЕ ТЕСТЫ ПО ПРЕДМЕТУ
«МЕТАЛЛИЧЕСКИЕ КОНСТРУКЦИИ-1»
(
)
Какая группа сталей в основном используется в строительстве?
1)
A) В;
B) Б;
C) А;
D) Г;
E) Д;
2)
В каких пределах в процентном отношении колеблется содержание
углерода в среднеуглеродистых сталях?
A) (0,25  0,6)%
B) (0,4  1,0)%
C) (1,0  2,0)%
D) (3,0  6,0)%
E) (2,0  3,0)%
3)
Что такое сортамент?
A) Форма, размеры, геометрические характеристики, масса 1 метра длины
профиля прокатного металла
B) Перечень форм, размеров, геометрических характеристик прокатного
профиля
C) Перечень составных профилей
D) Перечень поперечных сечений составных профилей
E) Перечень марок материала прокатных пофилей
4)
Как определяется расчётное сопротивление в зависимости от
временного сопротивления
А) Run  m
B) Run   m
C) Run w
D) Run A
Е) Run  A
5)
Какое значение нагрузки используется при расчёте по второму
предельному состоянию
A) нормативное
B) расчётное
C) особое
D) расчётно-нормативное
E) ни одно из значений
6)
Какой из швов нужно использовать для увеличения несущей
способности шва, соединяющего элементы, не меняя при этом
геометрических размеров, толщины шва, материала соединяемых
элементов
A) косой шов
B) прямой шов
C) перпендикулярный шов
D) горизонтальный шов
E) шов не нужен
7)
На сколько больше должно быть отверстие больше диаметра
высокопрочных болтов?
А) 3,0mm
B) 0,3mm
C) 0,9mm
D) 2,0mm
Е) 6mm
8)
Максимальный диаметр болтов, используемых в строительстве
А) 36 mm
B) 40 mm
C) 38mm
D) 42 mm
Е) 60 mm
9)
В каком напряжённо-деформированном состоянии в основном
работают балки?
A) поперечный изгиб
B) сжатие
C) растяжение
D) срез
E) продольный изгиб
f
10) Предельная величина   нормативного относительного прогиба для
l 
второстепенных балок
1
250
1
B)
230
1
C)
200
1
D)
300
1
Е)
400
А)
f
11) Предельная величина   нормативного относительного прогиба для
l 
металлического настила
А)
1
150
1
100
1
C)
250
1
D)
200
1
Е)
400
B)
12) На каком расстоянии от опоры рекомендуется менять поперечное
сечение балки?
1
;
6
1
B) ;
3
1
C) ;
4
1
D) ;
5
1
E) ;
2
A)
13) Минимальная длина углового сварного шва
А) 40 mm
B) 20 mm
C) 30 mm
D) 60 mm
Е) 70 mm
14) По какой формуле проверяется устойчивость центрально-сжатой
колонны сплошного сечения
N
 Ry c
 min  A0
N
B)    R y  c
A
N
C)  
 Ry c
W   max
M
 Ry c
D)  
W C
N
 Ry c
E)  
W
А)  
15) Формула требуемой площади поперечного сечения центрально-сжатой
колонны
А) А0=
N
  Ry   c
B) А0=
M
  Ry   c
C) А0=
N
Ahes  R y   c
D) А0=
N
  Ry
Е) А0=
N

16) Из какого условия определяется толщина опорной плиты, сидящей на
бетонном фундаменте, для центрально-сжатых колонн?
A) изгиб плиты
B) сжатие бетона
C) смятие бетона
D) смятие плиты
E) изгиб колонны
17) Максимальная высота траверсы, соединяющей ветви колонны
А) htr  85 f K f
B) htr  700 mm
C) htr  85 f K f
M
N
Е) htr  10  t w
D) htr 
18) В каком порядке размещаются болты в соединениях?
А) по рядам и в шахматном порядке;
B) в смешанном порядке;
C) по косым рядам;
D) по контуру;
Е) вдоль диагонали.
19) Наибольший размер обычного двутавра в сортаменте
А) 60;
B)50;
C)30;
D)70;
Е) 40;
20) Что такое расчётная длина колонны?
A) понятие коэффициента, учитывающего геометрическую длину и
закрепление концов
B) удвоенная длина
C) половина геометрической длины
D) расстояние между точками закрепления
E) свободная длина
21) Вычислить момент сопротивления в месте изменения сечения (сечение
х) сварной составной главной балки (L=9 м; х=l/6; q=138,9 кН/м; Рy=180
МПа)
А) Wx = 4350 см3;
B) Wx = 6200 см3;
C) Wx = 5800см3;
D) Wx = 7200 см3;
Е) Wx = 6480 см3;
22) Отношение длин швов у обушка и пера, прикрепляющих равнобокий
уголок к фасонке
А) коб = 0,7; кп = 0,3;
B) коб = 0,75; кп = 0,25;
C) коб = 0,6; кп = 0,4;
D) коб = 0,8; кп = 0,2;
Е) коб = 0,65; кп = 0,35;
23) Определить количество болтов (n) в болтовом соединении из условия
на срез: N=4800 кН; количество срезаемых плоскостей nс=4; диаметр болта
d=22 мм; Рбс=340 МПа (расчётное сопотивление болтов на срез);
А) n > 9;
B) n  10,2;
C) n  12;
D) n  11;
Е) n  8,8;
24) Формула Эйлера для критической силы
А) Pkp 
 2 EJ
B) Pkp 
C) Pkp 
l02
;
СEJ
;
l2
EJ 4
;
l
3 2 EJ
;
D) Pkp 
l2
Е) Pkp 
 2 EJ
;
2l 2
25) Определение толщины стенки балки из условия оптимальности
3h
А) t  7 
(мм);
1000
Q
B) t  1,2 max ;
Rs  c
Qmax
;
h Rs  c
Q
D) t  1,5 max ;
h Rs c
tf
Е) t  ;
3
26) Условие прочности при изгибе металлической балки без учёта
пластической работы металла
C) t  1,2
M max
 Ry c
W
M
B)   max  R y  c
C1  W
N
C)    R y
A
N
D)    R y
W
M
 Ry c
Е)  
 W
А)  
27) В каких конструкциях и с какой целью впервые был использован
металлический конструктивный элемент?
A) Как затяжка в каменных конструкциях
B) в колоннах
C)в балках
D) в сварочных работах
E) в фермах
28) На какие группы подразделяются стали по процентному содержанию в
них углерода?
А) высокоуглеродистые, среднеуглеродистые, низкоуглеродистые
B) низкоуглеродистые, среднеуглеродистые
C) многоуглеродистые
D) малоуглеродистые
Е) обычноуглеродистые
29) В каком интервале меняется процентное содержание углерода в
высокоуглеродистых сталях?
A) (0,6  2,0)%
B) (2,0  4,0)%
C) (0,1  0,7)%
D) (1,0  2,6)%
E) (3,0  8,0)%
30) Для изучения каких свойств стали нужно рассматривать её работу под
нагрузкой?
А) механических
B) химических
C) химических и механических
D) сжатие
Е) изгиб
31) Какое значение нагрузки используется при расчёте по первому
предельному состоянию?
А) расчётное
B) нормативное
C) расчётное+нормативное
D) особое
Е) нагрузка не используется
32) По какому условию ведётся расчёт по второму предельному
состоянию?
А) жёсткости
B) прочности
C) устойчивости
D) пластичности
Е) прочности+устойчивости
33) На сколько больше дожен быть диаметр отверстия диаметра грубых
болтов?
А) 3mm
B) 6mm
C) 0,2mm
D) 0,3mm
Е) 2,5mm
34) Расстояние между болтами соединения, расположенными вдоль
направления действия растягивающей силы
А) 2,5d
B) 6,0d
C) 4,0d
D) 3,5d
Е) 1,5d
35) Какая форма поперечного сечения балок не применяется в
строительстве?
А) многоугольная
B) тавровая
C) двутавровая
D) трубчатая
Е) прямоугольная
36) Сколько вариантов сопряжений балок по высоте в перекрытиях
(покрытиях) зданий?
A) 3;
B) 4;
C)4;
D) 2;
E)1;
37) Какова минимальная толщина углового сварного шва?
А) 4mm
B) 7 mm
C) 6mm
D) 6,5mm
Е) 2mm
38) Из каких частей состоит центрально сжатая колонна?
А) оголовок, стержень, башмак
B) оголовок, стержень
C) стержень
D) оголовок
Е) башмак, ветвь
39) Формула для определения предельной гибкости центрально сжатой
колонны
А)   180  60
B)   280  60
C)   210  60
D)   300  60
Е)   300  60
40) Из какого условия определяются размеры опорной плиты колонны,
сидящей на бетонном фундамете?
А) смятие бетона
B) сжатие бетона
C) изгиб бетона
D) изгиб металла
Е) растяжение металла
41) Как определяется общая длина углового сварного шва крепящего
траверсу к ветвям колонны?
А)  w 
N
K f (  Rw w ) min
B)  w 
N
K f (  Rw w ) max
C)  w 
2 N
K f (  Rw w ) min
D)  w 
N
4  K f ( Rw  w )
Е)  w 
N
4  K f (  Rw w ) max
42) Условия расчёта угловых сварных швов
А) по металлу шва и по границе сплавления с основным металлом
B) горизонтальный
C) по границе металла конструкции
D) в плоскости максимального изгиба
Е) косой
43) Величина нормативного значения относительного предельного прогиба
f
для главных балок

1
А)
;
400
1
B)
;
300
1
C)
;
150
1
D)
;
100
1
Е)
;
200
44) Гибкость  зависит от:
А) геометрических характеристик;
B) нагрузки;
C) изгибающего момента;
D) нормальной силы;
Е) материала;
45) Как повысить прочность стыкового шва?
А) постановкой косого шва;;
B) увеличением толщины шва
C) заменой типа электрода;
D) изменением режима сварки;
Е) регулированием электрической энергии;
46) Определение оптимальной высоты балки Hопт=к W / t ;к=1,1;t=1
см;q=138,9кНм;L=9 м; Ry=240МПа
А) 87 см;
B) 100 см;
C) 102 см;
D) 85 см;
Е) 90 см;
47) Какой формулой рассчитывают прочность углового сварного шва от
совместного действия изгиба и среза?
А)  2  3 2  Ry  1,15;
M
 Ry ;
W
QS
 Rs ;
C)   
Jf
N
 Rs ;
D)   
k f l
B)   
Е)    2   2  Ry ;
48) Чему равна толщина стыкового сварного шва?
А) наименьшей толщине из двух свариваемых листов
B) ; наибольшей толщине из двух свариваемых листов;
C) средней толщине двух свариваемых листов;
D) 10 мм;
Е) 8 мм;
49) Гибкость стенки балки
А)  = h/i;
hef
B)  
;
tf
C)  
hef
bf
;
D)  = 1,2l/tф;
Е)  = 2,2lеф/tф;
50) Название осей сквозной колонны:
А) материальная и свободная оси;
B) оси инерции;
C) оси симметрии;
D) оси, проходящие через центр тяжести;
Е) оси, проходящие через центр изгиба;
51) На сколько групп по назначению подразделяются стали?
A) 4;
B) 6;
C)2;
D) 3
E)1
52) В каком интервале изменяется процентное содержание углерода в
низкоуглеродистых сталях?
A) (0,05  0,25)%
B) (1,0  2,0)%
C) (0,5  0,8)%
D) (0,8  1,2)%
E) (1,2  3,0)%
53) На какие группы делят легированную сталь по процентному
содержанию в ней легирущих добавок?
А) низколегированные (2,5)%, среднелегированные (2,5  10)%,
высоколегированные  10%
B) среднелегированные, многолегированные
C) высолегированные, углеродистые
D) низколегированные, углеродистые, низкоуглеродистые
Е) не подразделяется на группы.
54) Расчетные сопротивления сталей
А) по пределу текучести и по временному сопротивлению
B) по пределу кручения
C) по пределу текучести
D) по пределу прочности
Е) по предельному изгибу
55) По каким условиям ведётся расчёт по первому предельному
состоянию?
А) прочности и устойчивости
B) прочности
C) устойчивости
D) жёсткости
Е) пластичности
56) Виды сварных швов в зависимости от взаимного расположения
свариваемых элементов
А) встык, внахлёстку
B) встык, внахлёстку, лобовой
C) встык, боковой, продольный
D) не подразделяется на виды.
Е) внахлестку
57) На сколько больше диаметр отверстия диаметра высокоточных болтов?
А) 0,3mm
B) 0,1mm
C) 1,0mm
D) 2,0mm
Е) 1,7mm
58) Расстояние между соединительными болтами расположенными
перпендикулярно действующему растягивающему усилию?
А) 2,5d
B) 3,0d
C) 3,5d
D) 4,0d
Е) 1,5d
59) Какими могут быть балки двутаврового сечения в зависимости от
технологии изотовления:
А) прокатные и составные
B) составные
C) сквозные
D) прокатные
Е) решетчатые
60) Условие прочности металлической балки при изгибе с учётом
пластической работы материала
M max
 Ry c
C1  W
M
B)   max  R y  c
W
M
C)   max  R y  c
A
N
D)    R y
W
N
 Ry
Е)  
W 
А)  
61) Количество схем компоновок балок в плане
A) 3;
B) 4;
C)5;
D) 6;
E)2;
62) Зависимость между толщиной углового сварного шва и толщиной
соединяемых им элементов
А) K f  1,2t min
B) K f  0,9t min
C) K f  2t min
D) K f  2t max
Е) K f  t min
63) По какому напряжённо-деформированному условию определяется
толщина опорного ребра составной балки?
А) смятие
B) изгиб
C) растяжение
D) сжатие
Е) кручение
64) Формула проверки прочности центрально сжатой колонны
N
 Ry c
Ahes
M
B)    R y  c
W
N
 Ry c
C)  
A
N
 Ry c
D)  
 W
N
Е)  
 Ry c
Ahes
А)  
65) В зависимости от каких геометрических характеристик стержня
определяется его гибкость?
А) расчётная длина и радиус инерции
B) радиус инерции
C) момент сопротивления
D) расчётная длина
Е) момент инерции
66) В каких пределах принимается толщина опорной плиты башмака
колонны?
A) (20  40) mm
B) (60  80) mm
C) (6  16) mm
D) (16  20) mm
E) (50  60) mm
67) По какой формуле определяется толщина углового сварного шва,
прикрепляющего ветви колонны к траверсе?
N
(  Rw w ) min  w
N
B) K f 
(  Rw w ) max  w
N
C) K f 
( Rw w ) max
N
D) K f 
( Rw w ) max
M
Е) K f 
 Rw w
А) K f 
68) На что работают болты в соединениях?
А) срез, смятие, растяжение;
B) изгиб, сжатие;
C) кручение, сжатие;
D) на вибрационные нагрузки;
Е) сжатие;
69) Типы сопряжения балок по высоте в нормальной балочной клетке
А) в одном уровне, этажное;
B) в перпендикулярном направлении;
C) пониженное;
D) в нижнем положении;
Е) в приподнятом положении; по длине
70) Как определяется пролёт Lн стального настила?
А) по толщине настила и временной нагрузке;
B) по типу опирания балок настила;
C) по постоянной нагрузке;
D) по пролёту главной балки;
Е) в зависимости от материала настила
71) Вычислить наибольщий момент инерции балки по данным размерам
поперечного сечения Н=90 см;bт=20 см;tf=2 см;t=1 см;
А) Iх-х=208200 см4;
B) Iх-х=380260 см4;
C) Iх-х=312100 см4;
D) Iх-х=192650см4;
Е) Iх-х=261300 см4;
72) Расстояние от края листа до крайнего ряда рабочего болтового
соединения
А) 2d(1,5d);
B) 3d(3d);
C) 1,8d(1d);
D) 3d(d);
Е) 2,2d(1,2d)
73) Типы сварных швов в зависимости от пространственного положения
А) 5;
B) 4;
C) 6;
D) 7;
Е) 3;
74) На какие воздействия работает внецентренно сжатая колонна?
А) внецентренное сжатие;
B) изгиб;
C) срез;
D) сжатие;
Е) кручение;
75) Какое условие должно удовлетворяться для вылета полки балки?
А)
bef
tf
 0,5
E
;
Ry
B) bef 
C) bef 
D)
bf
tf
bf
2,2
bf
2
 1,2
;
E
;
Ry
bf
 10;
tf
76) Как определяется толщина прокатного профиля?
А) по толщине полки
B) по толщине стенки
C) половина толщины стенки
D) толщина полки t f  2mm
Е) толщина полки t f  3mm
77) Отношение ширины полки к высоте b h в поперечном сечении
двутавровой колонны
Е)
1 1
3 5
3
B) b h 
2
1 1
C) b h  
4 3
D) b h  1 3
А) b h  
Е) b h  1 1,4
78) Из какой стали изготавливают гнутые профили?
A) из стального листа толщиной t  2  16 mm
B) из стального листа толщиной t  1mm
C) из рифленой листовой стали
D) из уголкового профиля
E) из швеллерного профиля
79) Чему равно расчётное сопротивление стали на сдвиг?
A) Rs  0,58 R y
B) Rs  R y
C) Rs  0,7 R y
D) Rs  0,5R y
E) Rs  1,1R y
80) Особая нагрузка
A) сейсмическая, взрывная, нагрузки возникающие при неисправности
B) ветровая и снеговая
C) крановая
D) постоянная
E) масса оборудования
81) К каким нагрузкам относятся просадка основания?
A) особая
B) временная
C) постоянная
D) временная длительная
E) расчётная нагрузка
82) Момент сопротивления сварного шва W
A) W  tl2 6
B) W  tl3
C) W  tl
D) W  tl3 12
E) W  tl2 18
83) Расчётное сопротивление сварного шва стыкового соединения Rwy при
сжатии и растяжении (при наличии физических методов контроля
качества)
A) Rwy  R y
B) Rwy  0,5R y
C) Rwy  0,75 R y
D) Rwy  0,85 R y
E) Rwy  0,9R y
84) Расчётное сопротивление сварного шва стыкового соединения Rws на
срез
A) Rws  Rs
B) Rws  0,9R y
C) Rws  1,1Rs
D) Rws  1,25 Rs
E) Rws  1,15 Rs
85) Расчётное сопротивление углового сварного шва Rwf (по металлу шва)
A) Rwf  0,55
Rwun
 wn
B) Rwf  Rwun  wm
C) Rwf  Rwun
D) Rwf  0,6 Rwun
E) Rwf  1,5Rwun
86) Расчётное сопротивление на срез Rwz для углового сварного шва по
границе сплавления
A) Rwz  0,45 Run
B) Rwz  Run
C) Rwz  0,65 Run
D) Rwz  1,1Run
E) Rwz  1,2Run
87) Напряжение  в угловом сварном шве при совместном действии
изгиба и среза
A)    w2   w2  Rwf  c  wf
B)   2 w
C)    w   w
D)   1,15 w2  Rwf  m
E) Rwf  Rwf
88) Максимальное значение диаметра анкерного болта d max
A) d  90 mm
B) d  70 mm
C) d  65mm
D) d  80 mm
E) d  50 mm
89) Где преимущественно применябтся болтовые соединения?
A) в монтажных соединениях
B) в анкерных соединениях
C) в узлах рассчитанных на прочность
D) в узлах ферм
E) в накладных пластинках
90) Какие стали исползуют для изготовления болтов?
A) углеродистые и легированные
B) высокопрочные
C) повышенной прочности
D) термически обработаные
E) высокоуглеродистые
91) Диаметр D гайки болта
A) D  2d
B) D  1,5d
C) D  1,8d
D) D  1,4d
E) D  d
92) Высота головки болта H
A) H  0,6d
B) H  d
C) H  1,1d
D) H  d 2
E) H  2d
93) Нагрузка, воспринимаемая одним болтом при срезе
A) N bs  Rbs b Aa nbs
B) N bs  1,5Rbs Aa
C) N bs  Rbs b nbs
D) N bs  Rbs Aa
E) N bs  Rwy Aa
94) Нагрузка, воспринимаемая одним болтом при смятии
A) N bp  Rbp b d  t
B) N bp  1,5Rbp Aa
C) N bp  1,1Rbp d  t
D) N bp  Rbp d b
E) N bp  Rbp  t
95) Требуемое количество болтов n
A) n 
N
D) n 
N
Rwy Ab
E) n 
N
N b min  c
N
B) n 
N b min
N
C) n 
Rwy  c
N b m
96) На сколько групп подразделяются конструкции по назначению и
эксплуатации?
A) 4
B) 3
C) 2
D) 5
E) 7
97) Какие конструкции входят в первую группу по назначению и условиям
эксплуатации
A) сварные конструкции, работающие под воздействием динамических
нагрузок или в тяжёлых условиях
B) сварные конструкции (на статические воздействия)
C) сварные конструкции, работающие на сжатие или сжатие с изгибом
D) вспомогательные конструкции
E) конструкции поддерживающие техническое оборудование
98) Сколько процентов углерода содержится в стали марки 09Г2?
A) 0,09 %
B) 0,3 %
C) 0,2 %
D) 0,01%
E) 0,05 %
99) Сколько процентов углерода содержится в стали марки 09Г2C?
A) 1%
B) 2 %
C) 0,09 %
D) 0,5 %
E) 0,8 %
100) Сколько процентов углерода содержится в сталях обычной
прочности?
A) 0,22 %
B) 0,3 %
C) 0,4 %
D) 0,01%
E) 0,7 %
101) Какие мероприятия предпринимаются для уменьшения расхода стали
в конструкции?
A) применение высокопрочных сталей
B) изменение формы поперечного сечения
C) применение легированных сталей
D) применять малоуглеродистую сталь
E) использовать сталь марки ВСт3кп2
102) Количество углерода в стали марки 16Г2АФ?
A) 0,16 %
B) 2 %
C) 0,1%
D) 0,85 %
E) 1,2%
103) Протяжённость площадки текучести  % для высокопрочных сталей
A) нет
B) 3 %
C) 0,6 %
D) 1%
E) 1,2%
104) Минимальный размер уголкового профиля рабочих стержней
несущих конструкций
A) 50  50  5
B) 75  75  6
C) 45  45  4
D) 63  63  5
E) 35  35  3
105) Предельный прогиб подкрановых балок в цехах с тяжёлым режимом
работы кранов
A) 1 600
B) 1 700
C) 1 400
D) 1 300
E) 1 250
106) Предельный прогиб для прогонов 1 N
A) 1 200
B) 1 150
C) 1 250
D) 1 300
E) 1 270
107) Коэффициент надёжности  f для собственного веса конструкции
A)  f  1,05
B)  f  1,2
C)  f  1,4
D)  f  1
E)  f  1,1
108) Наибольшая толщина углового сварного шва k f для уголка с
толщиной полки t  6mm
A) k f  t  1mm
B) k f  t
C) k f  t  1mm
D) k f  4mm
E) k f  t  2mm
109) Максимальная толщина углового сварного шва k f для уголкового
профиля толщиной полки t  16 mm
A) k f  t  4mm
B) k f  t  2mm
C) k f  t
D) k f  t  6mm
E) k f  t  1mm
110) В каких конструкциях уголковый профиль используется как несущий
элемент?
A) фермы, колонны
B) тракеры
C) резервуары
D) балки
E) плита колонны
111) В каких конструкциях применяются широкополочные двутавры?
A) балки, колонны
B) лёгкие фермы
C) соединительный элемент колонны
D) подкрановые балки
E) траверса колонны
112) В каких конструкциях в основном применяются швеллерные
профили?
A) прогоны
B) стержни лёгких ферм
C) балка покрытия
D) резервуар
E) колонна, соединительный элемент колонны
113) Отношение b h ширины пояса к высоте сечения двутавровых колонн
A) b h  1 1
B) b h  1,3
C) b h  1,2
D) b h  2
E) b h  1,4
114) Толщина стальных листов, используемых для изготовления гнутых
профилей
A) t  2  16 mm
B) t  1 1,5mm
C) t  0,5mm
D) t  20 mm
E) t  0,2mm
115) Длина изготовления прокатных уголковых профилей
A) 4  19 m
B) 16  17 m
C) 2  3m
D) 17 m
E) 15m
116) Длина изготовления прокатных швеллерных профилей
A) 5  19 m
B) 5  10 m
C) 16  18m
D) 14 m
E) 4,5m
117) Высота в см двутавра №60
A) 60
B) 45
C) 50
D) 70
E) 55
118) В каких пределах меняется высота широкополочных двутавров?
A) 20  100 sm
B) 10  18 sm
C) 120  140 sm
D) 110  115 sm
E) 140  150 sm
119) Высота в см широкополочного двутавра №100
A) 100
B) 45
C) 37
D) 50
E) 65
120) Номер прокатного швеллера в сортаменте высотой 45 см
A) 45
B) 40
C) 60
D) 55
E) 20
121) Определение расчётного сопротивления стали по пределу текучести
Ry
A) R y  R yn  m
B) R y  R yn
C) R y  R yn m
D) R y  1,15 R yn
E) R y  R yn 2
122) Как по временному сопротивлению стали определить её расчётное
сопротивление?
A) Ru  Run  m
B) Ru  Run
C) Ru  Run  1,05
D) Ru  Run 1,1
E) Ru  Run c
123) Расчётная формула на прочность при центральном сжатии и
растяжении
A) An  N R y  c
B) A  N R yn
C) An  N Run
D) An  N Run m
E) An  N
124. Проверка устойчивости центрально-сжатого элемента
A) A  N R y  c
B) A  N R y  c
C) A  N 1,15 R y
D) A  N Run  c
E) A  N R yn  c
125. Расчётная формула прогиба в одной из главных плоскостей
A) Wn  M R y  c
B) Wn  M R yn  m
C) Wn  M Run
D) Wn  M R yn  c
E) Wn  M Rs  c
126. Расчёт устойчивости при изгибе двутавровых балок
A) M   bWc R y  c
B) M  Wc R yn c
C) M  Wc b c
D) M  Wn R y
E) M   bWn R yn c
127. Определение расчётного значения нагрузки F
A) F  F n  f
B) F  F n
C) F  F n  f
D) F  F n  m
E) F  F n 1,1
128. Как определяется радиус ядра сечения?
A)   W A
B)   Wn An
C)   Wn An  m ;
D)   W An  c ;
E)   Wn A  c ;
129. Как определяется условная гибкость?
A)    R y E
B)    Run E
C)    Ru E
D)    Run E  c
E)    R y  m E c
130. Условная гибкость  m стенки балки
A)  w  hw t w R y E
B)  w  hw R y E
C)  w  w 2
D)  w  w E R y
E)  w  w Run E
131. Значение отношения hmin l в зависимости от относительного
предельного прогиба  f l  (  f l   1 600 ) при:
A) 1 8
B) 1 7
C) 1 6
D) 1 10
E) 1 5
hmin  ln 0 4800 
132. Максимальное значение момента инерции J w,max стенки составной
балки
A) J w,max  hw3 t w 12
B) J w,max  t w3 hw 12
C) J w,max  t w2 h 2 12
D) J w,max  t w2 hw2 10
E) J w,max  t w2 hw 10
133. Площадь сечения полки A f составного сечения
A) A f  2 J f h02
B) A f  2 J f 1,5h02
C) A f  J h02
D) A f  J f 2  h02
E) A f  2 J h02
134. Максимальный изгибающий момент M max обычной балки от
равномерно распределённой нагрузки q
A) M max  ql 2 8
B) M max  ql 2 12
C) M max  ql 2 10
D) M max  ql 2 11
E) M max  ql 2 4
135. Формула относительного прогиба  f l  балки, нагруженной
равномерно распределённой нагрузкой
5q n l 3
384 EJ
5 n 3 1
B) f l 
q l
200
EJ
n 3
q l
C) f l 
284 EJ
q nl 3
D) f l 
384 EJ
q nl 3
E) f l 
380 EJ
A) f l 
136. Требуемый момент сопротивления W0 балки в упруго-пластической
стадии
A) W0  M 1,1R y  c
B) W0  M 1,5R y  c
C) W0  M R y  c
D) W0  M R yn  c
E) W0  M Run  c
137. Расчётное напряжение  балки в упруго пластической стадии
A)   M 1,1Wx
B)   M Wx
C)   M Wn
D)   M W0
E)   M W y
138. Чему равен коэффициент k в формуле определения hopt сварных
составных балок?
A) k  1,15;
B) k  1,1;
C) k  1,2;
D) k  1,31;
E) k  1;
139. Определение свеса полки к её толщине bef t f  балки в упругой стадии
A) 0,5 E R y
B) E R y  2
C) 0,2 E R y
D) E R yn
E) E 1,2 R y
140. Значение отношения bef t f с учётом пластических деформаций
A) 0,11 hw t w
B) hw t w
C) hw 2  t w
D) hw 1,5  t w
E) hw 3  t w
141. Чему равен свес полки bef сварной составной балки?
A) bef  b f  t w  2
B) bef  b f 2
C) bef  b f 3
D) bef  b f 2,5
E) bef  b f 1,5
142. Чему равно расстояние hef  между центрами тяжестей полок
двутавровой балки?
A) hef  hw  t f
B) hef  hw
C) hef  hw  t f
D) hef  hw  2  t f
E) hef  h
143. Значение равномерно распределённой нагрузки q , переданной на
балку от действия на покрытие нагрузки g kN m 2  (расстояние между
балками b )
A) q  g  b
B) q  q  b 2
C) q  q  b 3
D) q  q  b 4
E) q  q  b 2 l
144. Определить ширину bef полки балки по площади A f и её тощине t f
A) bef  A f t f
B) bef  A f 2 t f
C) bef  1,1 A f t f
D) bef  A f 1,5 t f
E) bef  A f 1,4 t f
145. Определить момент инерции J f полки двутавровой балки по её
моменту инерции J и по мементу инерции стенки J w
A) J f  J  J w  2
B) J f  J  J w
C) J f  J  J w  3
D) J f  J  J w  4
E) J f  J  J w  3,5
146. Толщина стенки t w сварной составной балки
A) tw  hw Ry E  5,5
B) tw  hw Ry E  3
C) tw  hw Ry E  12,5
D) tw  hw 15
E) tw  hw Ry E
147. Расположение лобового шва, крепящего дополнительную планку
поверх двух соединённых встык элементов
A) перпендикулярно действующей силе
B) параллельно действующей силе
C) под 30 от действующей силы
D) под 45 от действующей силы.
E) под 60 от действующей силы
148. Расположение флангового шва, крепящего дополнительную планку
поверх двух соединённых встык элементов
A) параллельно действующей силе
B) перпендикулярно действующей силе
C) под 45 от действующей силы.
D) под 60 от действующей силы
E) под 30 от действующей силы
149. Ширина накладной планки büst , соединяющей два листа друг с другом
(ширина соединяемых листов b )
A) büst  b  40mm
B) büst  b 2
C) büst  b
D) büst  b  20mm
E) büst  b  10mm
150. Площадь A f поверхности одной накладной пластинки в соединении,
находящимся под действием силы N
A) A f  0,5N R y  s
B) A f  N 1,5R y  s
C) A f  N R y  m
D) A f  N R yn  s
E) A f  N R y  s
151. Тощина t üst накладной пластинки шириной büst
A) t üst  Aüst 2büst
B) t üst  Aüst büst
C) t üst  Aüst 1,5büst
D) t üst  Aüst 1,1büst
E) t üst  Aüst 1,3büst
152. Максимальная длина одного сварного шва l w,max в соединении с
помощью накладной пластинки
A) 85k f ( k f катет шва)
B) 40 k f
C) 35k f
D) 60 k f
E) 70 k f
153. Длина накладной пластинки lüst при длине одного сварного шва l w и
расстоянии меду пластинами 
A) lüst  2l w   
B) lüst  l w
C) lüst  2l w
D) lüst  2l w  
E) lüst  2l w   
154. Величина модуля упругости E1 при определении прогиба стального
настила
A) E1  E 1  2 
B) E1  E
C) E1  E  2
D) E1  E 2
E) E1  E 1   2 
155. Требуемый момент сопротивления Wt прокатной балки
A) Wt  M R y  s
B) Wt  M R yn  s
C) Wt  M Run  m
D) Wt  M 1,1R yn  s
E) Wt  M 1,3R yn  s
156. Чему равна толщина стального настила t n при дейстивии на него
временной нагрузки p n  10 kN m2
A) 6  8 mm
B) 3  5 mm
C) 1 4 mm
D) 2  7 mm
E) 7  10 mm
157. Чему равна толщина стального настила t n при дейстивии на него
нормативной нагрузки q n  11  20 kN m2
A) 8  10 mm
B) 7  9 mm
C) 10 13 mm
D) 1 5 mm
E) 6  12 mm
158. В каком СНиП-е даны нормы проектирования стальных конструкций?
A) СНиП II-23-81
B) СНиП 2.01.07-85
C) СНиП 2.01.06-84
D) СНиП 2.03.06-85
E) СНиП 2.03.06-86
159. Значение коэффициента b в формуле определения устойчивости
двутавровых балок ( при 1  0,85 )
A)  b  1
B)  b  1 2
C)  b  2,11
D)  b  1,11
E)  b  1,21
160. Значение коэффициента b в формуле определения устойчивости
двутавровых балок ( при 1  0,85 )
A)  b  0,68  2,11
B) b  0,68  0,51
C)  b  0,7
D) b  0,68  0,31
E)  b  0,6  1
161. По какой формуле определяется параметр 1 , от которого зависит
коэффициент b в формуле устойчивости двутавровой балки?
2
J  h 
A) 1   y    E R y
J x  l ef 
J
E
B) 1   y 
J x Ry
C) 1 
Jy
Jx
D) 1  

E
Ry
Jy
Jx
J R
E) 1   y  y
Jx E
162. Как называется расстояние между точками закрепления балки?
A) расчётная длина
B) геометрическая длина
C) расстояние между опорами
D) расстояние между шарнирами
E) свободная длина- b f
163. Какому условию удовлетворяет толщина стенки балки t w , не
укреплённой поперечным ребром?
A) t w  hw R y E 5,5
B) t w  hw R y E 4,5
C) t w  hw R y E
D) t w  hw R y E 4
E) t w  hw R y E 3
164. Минимальная толщина стенки балки из условия на срез
A) tw,min  1.2Q hw Rs s
B) t w,min  kQ hw Rs  1,2
C) t w,min  kQ hw R y  s
D) tw,min  kQ hw Rs 1,2
E) t w,min  kQ hw Rs  s  1,15
165. Единица измерения действующей на балку нормативной равномерно
распределённой нагрузки
A) kN m
B) kN
C) kN m 2
D) kN  m
E) kN 1
166. Приблизительное значение оптимальной высоты сварной составной
балки
A) hopt  5,5  6,53 W
B) hopt  2,23 W
C) hopt  3,13 W
D) hopt  1,23 W
E) hopt  2,83 W
167. Значение коэффициента k для сварных балок в формуле hopt  k W t
определения оптимальной высоты
A) 1,2  1,15
B) 1,4
C) 1,3  1,5
D) 1,6  1,9
E) 1,45
168. Максимальное значение изгибающего момента от дейстия на балку
равномерно распределённой нагрузки
A) M max  ql 2 8
B) M max  ql 2 6
C) M max  ql 4
D) M max  1,45ql 2
E) M max  ql 2 2
169. Чему равен коэффициент C1 для балок в формуле W  M C1 R y  s
A) C1  1,1
B) 1,2
C) 1,05
D) 1,3
E) 1,25
170. Коэффициент надёжности  f от собственного веса конструкции
A) 1,05
B) 1,1
C) 1,21
D) 1,13
E) 1,15
171. Коэффициент надёжности  f от снеговой нагрузки
A) 1,4
B) 1,2
C) 1,1
D) 1,05
E) 1,18
172. Коэффициент надёжности  f от крановой нагрузки
A) 1,1
B) 1,2
C) 1,01
D) 1,15
E) 1,18
173. Сдвигающая сила T , крепящая пояс балки к её стенке
A) T  QS f J
B) T  2 QS f J w
C) T  QS f J w
D) T  QS J min
E) T  QS 2 J
( S f - статический момент полки)
174. Статический момент S f полки сварной составной балки
A) A f h0 2
B) A f h0 3
C) A f h0
D) A f hw
E) A f hw 3
175. Минимальная толщина сварного шва k f , крепящего пояс балки к его
стенке
A) k f  T 2Rw  c
B) k f  T Rw s
C) k f  T 3Rw s
D) k f  T Rw
E) k f  T Rs
176. Условие устойчивости пояса балки
A) bef t f  0,5 E R y
B) bef t f  0,1 E R y
C) bef t f  0,25 E R y
D) bef t f  0,15 E R y
E) bef t f  E R y
177. Толщина t s ребра жесткости балки
A) t s  2bs R y E
B) t s  1,5bs R y E
C) t s  2,2bs R y E
D) t s  1,8bs R y E
E) t s  bs R y E
178. Коэффициент надёжности  f для ветровой нагрузки (для
промышленных зданий)
A) 1,4
B) 1,2
C) 1,3
D) 1,1
E) 1,25
179. Коэффициент надёжности  f ветровой нагрузки для высотных
(высоких) сооружений
A) 1,4
B) 1,2
C) 1,3
D) 1,25
E) 1,15
180. Какая примесь увеличивает хрупкость стали?
A) углерод
B) кремний
C) алюминий
D) медь
E) магний
181.
181. Цикл выносливости стали
A) 2 106
B) 2  107
C) 2 104
D) 2  103
E) 2 102
182. Как определяется коэффициент ассиметрии  при повторном
нагружении стали?
A)    max  min
B)   2 max  min
C)    min  max
D)   1,2  max  min
E)   1,5 min  max
183. В каком году впервые был составлен сортамент?
A) 1900
B) 1956
C) 1957
D) 1972
E) 1939
184. В каком году был составлен последний сортамент?
A) 1986
B) 1957
C) 1956
D) 1972
E) 1990
185. Ширина bmm толстолистовой стали
A) b  600  3800
B) b  550  3550
C) b  400  2100
D) b  200  2300
E) b  350  2550
186. Наибольший размер равностороннего уголкового профиля
A) 250  30
B) 200  18
C) 200  20
D) 250  20
E) 240  20
187. Изготовляемая длина прокатного двутаврового профиля
A) 6  19 m
B) 20m
C) 5m
D) 4m
E) 22m
188. Предельный момент M h при изгибе балки (пластическая стадия)
A) M h   a  2S
B) M h   a
C) M h   a  W
D) M h   a  S
E) M h   a  1,2S
189. Минимальная ширина b f полки составной балки удовлетворяет
условию
A) b f  180 mm
B) b f  h 15
C) b f  100 mm
D) b f  200 mm
E) b f  50mm
190. Предельная условная гибкость  w стенки сварной составной балки
A)  w  3,2
B)  w  1,8
C)  w  2,1
D)  w  4
E)  w  1,5
191. Ширина одностороннего ребра жёсткости bh стенки составной балки
A) bh  hw 24  50mm
B) bh  hw 30mm
C) bh  hw 45mm
D) bh  hw 30  50mm
E) bh  hw 20  40mm
192. Ширина двухсторонних рёбер жёсткости bh стенки составной балки
A) bh  hw 30  40mm
B) bh  hw 20  20mm
C) bh  hw 40  20mm
D) bh  40mm
E) bh  30mm
193. Величина критического нормального напряжения  cr (в балках)
A)  cr  1,1R y
B)  cr 
C)  cr 
Ry
2 w
ccr R y
2
w
2
D)  cr  R y
E)  cr 
Ry
w
194. Каким принимают значение 0 при расчёте колонн сплошного
сечения?
( lef  5  6m , N  1500  2500 kN )
A) 0  100  70
B) 0  50  60
C) 0  65
D) 0  120
E) 0  30
195. Каким принимают значение 0 при расчёте колонн сплошного
сечения? ( N  2500  4000 kN )
A) 0  70  50
B) 0  60
C) 0  100
D) 0  120
E) 0  40
196. Приблизительная высота колонны сплошного сечения?
A) h0  i0 1
B) h0  1,5i0
C) h0  i0 2
D) h0  2i0
E) h0  i0  1
197. Приблизительная ширина b0 колонн сплошного сечения
A) b0  i0  2
B) b0  i0 1
C) b0  i0
D) b0  i0
E) b0  2i0
198. Предельная гибкость   центрально сжатой колонны сплошного
сечения
A)    180  60
B)     y
C)     x
D)    200  50
E)    120
199. Конструктивное значение t f для колонн двутаврового поперечного
сечения
A) 8  32 mm
B) 6  7mm
C) 3  6mm
D) 7  40 mm
E) 5  42 mm
200. Расстояние a между рёбрами жёсткости колонны при  w  2,3 E R y
A) 2,5  3hw
B) 2,2  4,4hw
C) 1,8hw
D) 2  5hw
E) 1,75hw
201.
Рассчитать фланговый шов, крепящий два листа к накладной
пластине.
N=500 kN поперечное сечение пластины, b×f=20x1,4 sm, Ry=230 MPa,
Rwf=180 MPa, γs=0,9, βf=0,7 kf=0,8 sm, γwf=1; lw  0,5N /  f k f Rwf  wf  0
A) 27,56 sm
B) 24 sm
C) 21 sm
D) 54 sm
E) 15 sm
202.
Площадь поверхности накладной пластины Af
N=500 kN, Ry=230 MPa, A f  0,5N / R y  s , γs=0,9,
A) Af=12 sm2
B) Af=10,9 sm2
C) Af=10 sm2
D) Af=12 sm2
E) Af=8,8 sm2
203.
Определить толщину накладной пластины tf в соединении
2
Af=12 sm ; bf=16 sm
A) tf=0,75 sm
B) tf=1 sm
C) tf=0,5 sm
D) tf=2,1 sm
E) tf=1,8 sm
204.
Определить растягивающую силу N, действующую на
стыковой шов:
b=50 sm, t=0,5 sm, Rw=55 MPa (алюминиевый сплав), γs=1, N   s Rwbt
A) 137,5 kN
B) 120 kN
C) 165 kN
D) 108 kN
E) 201 kN
205.
Определить силу, воспринимаемую прямым (стыковым)
сварным швов.
N w   e Rwy l w t1 ;
l w  b  2t1 , b=30 sm, t1=0,6, Rwy=176 MPa
A) 304,12 kN
B) 310 kN
C) 265 kN
D) 282 kN
E) 305 kN
206.
Определить количество болтов (n) из условия на срез
N=1920 kN, Rs=180 MPa, γc=0,9, d=20 mm; d0=21 mm, ns=4, n  4 N / nsd 02 c Rs
A) 9
B) 12
C) 8
D) 10
E) 11
207.
Определить количество болтов (n) из условия смятия
N=1920 kN, Rp=420 MPa, γc=0,9, d0=21 mm, Σt=4, n  N / d 0  tR p c
A) 6
B) 5
C) 4
D) 2
E) 3
208.
Определить количество болтов (n) из условия на срез
N=2470 kN, R=180 MPa, γc=0,9, d0=21 mm, ns=4, n  4 N / nsd 02 c Rs
A) 11
B) 5
C) 10
D) 6
E) 7
209.
Количество болтов (n) в соединении при смятии.
N=2700 kN, Rp=420 MPa, γc=0,9, d0=21 mm, Σt=4, n  N / d 0  tR p c
A) 9
B) 6
C) 7
D) 4
E) 8
210.
Количество болтов (n) в соединении при смятии N=5400 kN,
Rp=480 MPa, γc=0,9, d0=21 mm, Σt=4, n  N / d 0  tR p c
A) 15
B) 10
C) 12
D) 11
E) 16
211.
Определить поперечное сечение центрально сжатой колонны.
N=1250 kN, Ry=225 MPa, γs=1, φ=0,71
A) A=78,3 sm2
B) A=75,4 sm2
C) A=75,8 sm2
D) A=54,4 sm2
E) A=102 sm2
212.
Определить поперечное сечение центрально сжатой колонны.
N=1300 kN, Ry=220 MPa, γs=1, φ=0,71
A) A=83,2 sm2
B) A=76,6 sm2
C) A=66,2 sm2
D) A=80,7 sm2
E) A=70,8 sm2
213.
Определить поперечное сечение центрально сжатой колонны.
N=1500 kN, Ry=220 MPa, γs=1, φ=0,71
A) A=96 sm2
B) A=81,8 sm2
C) A=76 sm2
D) A=101,7 sm2
E) A=105,1 sm2
214.
Определить поперечное сечение центрально сжатой колонны.
N=2000 kN, Ry=220 MPa, γs=1, φ=0,71
A) A=128,1sm2
B) A=105,1 sm2
C) A=115,6 sm2
D) A=116 sm2
E) A=135,6sm2
215.
Определить поперечное сечение центрально сжатой колонны.
N=1250 kN, Ry=225 MPa, γs=1, φ=0,71
A) A=78,3 sm2
B) A=74,1 sm2
C) A=75,8 sm2
D) A=54,4 sm2
E) A=102 sm2
216.
Определить поперечное сечение центрально сжатой колонны.
N=2200 kN, Ry=220 MPa, γs=1, φ=0,71
A) A=140,8 sm2
B) A=114 sm2
C) A=156 sm2
D) A=79,9 sm2
E) A=81,7 sm2
217.
Определить силу Nw, действующую на стыковой сварной шов.
(t1=6 mm, ширина листа b=0,3 m, Rwy=195 MPa, γs=1)
A) Nw=328 kN
B) Nw=280 kN
C) Nw=295 kN
D) Nw=250 kN
E) Nw=315 kN
218.
Определить сжимающую силу Nw, действующую на стыковой
сварной шов. (tmin=t1=6 mm, ширина листа b=0,3 m, Rwy=220 MPa,
γs=1)
A) Nw=380,2 kN
B) Nw=242 kN
C) Nw=215 kN
D) Nw=300 kN
E) Nw=315 kN
219.
Определить сжимающую силу Nw, действующую на стыковой
сварной шов. (tmin=t1=6 mm, ширина листа b=0,3 m, Rwy=200 MPa,
γs=1)
A) Nw=345,6 kN
B) Nw=200 kN
C) Nw=250 kN
D) Nw=280 kN
E) Nw=310 kN
220. Определить сжимающую силу Nw, действующую на стыковой
сварной шов. (tmin=t1=6 mm, ширина листа b=0,3 m, Rwy=240 MPa, γs=1)
A) Nw=414,7 kN
B) Nw=375 kN
C) Nw=388 kN
D) Nw=299 kN
E) Nw=480 kN
221. Определить сжимающую силу Nw, действующую на стыковой
сварной шов. (tmin=t1=8 mm, ширина листа b=0,4 m, Rwy=240 MPa, γs=1)
A) Nw=737,3 kN
B) Nw=360 kN
C) Nw=280 kN
D) Nw=300 kN
E) Nw=315 kN
222. Определить сжимающую силу Nw, действующую на стыковой
сварной шов. (tmin=t1=8 mm, ширина листа b=0,4 m, Rwy=200 MPa, γs=1)
A) Nw=614,4 kN
B) Nw=305 kN
C) Nw=325 kN
D) Nw=220 kN
E) Nw=420 kN
223. Определить сжимающую силу Nw, действующую на стыковой
сварной шов. (tmin=t1=8 mm, ширина листа b=0,4 m, Rwy=180 MPa, γs=1)
A)) Nw=553 kN
B) Nw=360 kN
C) Nw=410 kN
D) Nw=368 kN
E) Nw=325 kN
224. Определить момент сопротивления W балки настила.
l=6 m, q=17 kN/m, Ry=230 MPa, γs=1
A) W=332,6 sm3
B) W=300 sm3
C) W=298 sm3
D) W=205 sm3
E) W=301,7 sm3
225. Определить момент сопротивления W балки настила.
l=6 m, q=20 kN/m, Ry=230 MPa, γs=1
A) W=391 sm3
B) W=277 sm3
C) W=298 sm3
D) W=350 sm3
E) W=387,1 sm3
226. Определить момент сопротивления W балки настила.
l=6 m, q=24 kN/m, Ry=230 MPa, γs=1
A) W=469,6 sm3
B) W=375 sm3
C) W=365 sm3
D) W=225 sm3
E) W=288 sm3
27. Определить момент сопротивления W балки настила.
l=6 m, q=24 kN/m, Ry=270 MPa, γs=1
A) W=400 sm3
B) W=390 sm3
C) W=399 sm3
D) W=287 sm3
E) W=315sm3
228. Опрелелить оптимальную высоту hopt главной балки.
k=1,15 ; W=6060 sm3; tw=1 sm
A) hopt=89,5 sm
B) hopt=85 sm
C) hopt=81 sm
D) hopt=101 sm
E) hopt=78 sm
229. Опрелелить оптимальную высоту hopt балки.
k=1,15 ; W=6700 sm3; tw=1 sm
A) hopt=94,1 sm
B) hopt=72 sm
C) hopt=68 sm
D) hopt=86 sm
E) hopt=102 sm
230. Опрелелить оптимальную высоту hopt балки.
k=1,15 ; W=6700 sm3; tw=1,2 sm
A) hopt=85,9 sm
B) hopt=102 sm
C) hopt=88 sm
D) hopt=90 sm
E) hopt=66 sm
231. Опрелелить оптимальную высоту hopt балки.
k=1,15 ; W=6700 sm3; tw=0,8 sm
A) hopt=105,2 sm
B) hopt=100 sm
C) hopt=98 sm
D) hopt=95 sm
E) hopt=88 sm
232. Определить момент инерции Jw стенки составной балки.
h=90 sm, tf=2 sm, tw=1 sm
A) Jw =53005 sm4
B) Jw =61205 sm4
C) Jw =55100 sm4
D) Jw =48215 sm4
E) Jw =58660 sm4
233. Определить момент инерции Jw стенки составной балки.
h=100 sm, tf=2 sm, tw=1 sm
A) Jw =73728 sm4
B) Jw =58105 sm4
C) Jw =59660 sm4
D) Jw =54200 sm4
E) Jw =68717 sm4
234. Определить момент инерции Jw стенки составной балки.
h=100 sm, tf=4 sm, tw=2 sm
A) Jw =129781 sm4
B) Jw =98121 sm4
C) Jw =141215 sm4
D) Jw =95615 sm4
E) Jw =115611 sm4
235. Определить момент инерции Jw стенки составной балки.
h=100 sm, tf=2 sm, tw=0,8 sm
A) Jw =58982 sm4
B) Jw =54812 sm4
C) Jw =56611sm4
D) Jw =54615 sm4
E) Jw =44977 sm4
236. Определить момент инерции Jw стенки составной балки.
h=100 sm, tf=3 sm, tw=1 sm
A) Jw =69215 sm4
B) Jw =61101 sm4
C) Jw =66126sm4
D) Jw =68815 sm4
E) Jw =67714sm4
237. Определить момент инерции Jw стенки составной балки.
h=90 sm, tf=4 sm, tw=2 sm
A) Jw =91894sm4
B) Jw =87816 sm4
C) Jw =90111 sm4
D) Jw =89915 sm4
E) Jw =79811 sm4
238. Проверить поперечное сечение балки на прочность.   M / W  R y  s
l=9 m, q=137 kN/m, Ryγs=230 MPa, W=6350 sm3
A) σ=218 MPa
B) σ=215 MPa
C) σ=205 MPa
D) MPa σ=220 MPa
E) σ=218 MPa
239. Проверить поперечное сечение балки на прочность.   M / W  R y  s
l=9 m, q=137 kN/m, Ryγs=230 MPa, W=6500 sm3
A) σ=213,4 MPa
B) σ=205 MPa
C) σ=210 MPa
D) σ=200 MPa
E) σ=220 MPa
240. Проверить поперечное сечение балки на прочность.   M / W  R y  s
l=9 m, q=137 kN/m, Ryγs=235 MPa, W=6000 sm3
A) σ=231 MPa
B) σ=202 MPa
C) σ=200 MPa
D) σ=205 MPa
E) σ=215 MPa
241. Проверить поперечное сечение балки на прочность.   M / W  R y  s
l=9 m, q=137 kN/m, Ryγs=230 MPa, W=6250 sm3
A) σ=221,9 MPa
B) σ=205 MPa
C) σ=210 MPa
D) σ=218 MPa
E) σ=220 MPa
242. Проверить прогиб главной балки.
f / l  1 / n0  1 / 400;
5 qn  l3
; qn=116 kN/m; l=9 m, Jx=285700 sm4,
f /l 

384 EJ x
E=2,06ּ105 MPa
A) f / l  1 / 531,7
B) f / l  1 / 299
C) f / l  1 / 324,5
D) f / l  1 / 380
E) f / l  1 / 230
243. Определить относительный прогиб главной балки.
f /l 
5 qn  l3
; qn=120 kN/m; l=9 m, Jx=285700 sm4, E=2,06ּ105 MPa

384 EJ x
A) f / l  1 / 517
B) f / l  1 / 325
C) f / l  1 / 395
D) f / l  1 / 327
E) f / l  1 / 383
244. Определить приведённую гибкость  w стенки балки.
h=90 sm, tf=2 sm, Ry=230 MPa, E=2,06ּ105 MPa tw  1sm
 w  hef / t w  Ry / E
A)  w =2,84
B)  w =2,2
C)  w =2,42
D)  w =2,68
E)  w =1,8
245. Определить приведённую гибкость  w стенки балки.
h=100 sm, tf=4 sm, Ry=230 MPa, E=2,06ּ105 MPa tw  1sm
 w  hef / t w  Ry / E
A)  w =3,04
B)  w =2,77
C)  w =2,66
D)  w =2,8
E)  w =2,75
246. Определить приведённую гибкость  w стенки балки.
h=100 sm, tf=3 sm, Ry=230 MPa, E=2,06ּ105 MPa tw  1sm
 w  hef / t w  Ry / E
A)  w =3,1
B)  w =3,01
C)  w =2,88
D)  w =2,99
E)  w =2,78
247. Определить приведённую гибкость  w стенки балки.
h=100 sm, tf=2 sm, Ry=230 MPa, E=2,06ּ105 MPa tw  1sm
 w  hef / t w  Ry / E
A)  w =3,2
B)  w =2,8
C)  w =3,6
D)  w =3,4
E)  w =2,96
248. Определить приведённую гибкость  w стенки балки.
h=96 sm, tf=2 sm, Ry=230 MPa, E=2,06ּ105 MPa tw  1sm
 w  hef / t w  Ry / E
A)  w =3,07
B)  w =2,79
C)  w =2,95
D)  w =3,4
E)  w =2,81
249. Определить приведённую гибкость  w стенки балки.
h=98 sm, tf=3 sm, Ry=230 MPa, E=2,06ּ105 MPa tw  1sm
 w  hef / t w  Ry / E
A)  w =3,07
B)  w =3,16
C)  w =2,66
D)  w =3,3
E)  w =3,21
250. Определить количество болтов в соединении из условия на срез:
n  4 N ns d 2 Rbs  b
N  1920kN;  b  0,9; n s  4; d  20mm;
A) n  11
B) n  8
C) n  12
D) n  9
E) n  10
Rbs  160 MPa
251. Определить количество болтов в соединении из условия на срез:
n  4 N ns d 2 Rbs  b
N  2000kN;  b  0,9; n s  4; d  20mm;
Rbs  160 MPa
A) n  12
B) n  8
C) n  9
D) n  7
E) n  11
252. Определить количество болтов в соединении из условия на срез:
n  4 N ns d 2 Rbs  b
N  2400kN;  b  0,9; n s  6; d  20mm;
Rbs  160 MPa
A) n  9 ;
B) n  7 ;
C) n  10 ;
D) n  11 ;
E) n  8 ;
253. Определить количество болтов в соединении из условия на срез:
n  4 N ns d 2 Rbs  b
N  2400kN;  b  0,9; n s  4; d  20mm;
Rbs  160 MPa
A) n  13 ;
B) n  9 ;
C) n  10 ;
D) n  12 ;
E) n  7 ;
254. Определить количество болтов в соединении из условия на срез:
n  4 N ns d 2 Rbs  b
N  2400kN;  b  1; n s  4; d  20mm;
Rbs  160 MPa
A) n  12 ;
B) n  10 ;
C) n  8 ;
D) n  9 ;
E) n  11 ;
255. Определить количество болтов в соединении из условия на срез:
n  4 N ns d 2 Rbs  b
N  2400kN;  b  1; n s  4; d  20mm;
A) n  11 ;
B) n  8 ;
Rbs  180 MPa
C) n  9 ;
D) n  10 ;
E) n  11 ;
256. Проверить местную устойчивость свеса полки bef балки
bef t f  0,5 E R y ; b f  30sm; t w  1sm; t f  2sm; R y  230 MPa
A) bef t f  15
B) bef t f  6,5
C) bef t f  4,2
D) bef t f  5,8
E) bef t f  6,8
257. Определить площадь поперечного сечения сплошной колонны;
Ad  N R y  s ; N  1350kN; R y  225MPa;   0,707;  s  1;
A) Ad  84,9sm2
B) Ad  62sm 2
C) Ad  77sm 2
D) Ad  58sm 2
E) Ad  96sm 2
258. Определить площадь поперечного сечения сплошной колонны;
Ad  N R y  s ; N  1500kN; R y  240MPa;   0,7;  s  1;
A) Ad  89,3sm 2
B) Ad  90sm 2
C) Ad  79,4sm2
D) Ad  92sm 2
E) Ad  72sm 2
259. Определить площадь поперечного сечения сплошной колонны;
Ad  N R y  s ; N  2700kN; R y  225MPa;   0,7;
 s  1;
A) Ad  171,4sm2
B) Ad  98sm 2
C) Ad  105sm 2
D) Ad  160sm 2
E) Ad  140sm 2
260. Определить площадь поперечного сечения сплошной колонны;
Ad  N R y  s ; N  1800kN; R y  240MPa;   0,7;  s  1;
A) Ad  107,1sm2
B) Ad  120sm 2
C) Ad  116sm 2
D) Ad  110sm 2
E) Ad  96sm 2
261.Вычислить напряжение, возникающее в раскосе колонны
  N d Ad ; N d  10,64kN ; Ad  4,8sm 2 ;   0,87
A)   25,5MPa
B)   30 MPa
C)   28 MPa
D)   18,3MPa
E)   32 MPa
262. Вычислить напряжение, возникающее в раскосе колонны;   N d Ad ;
N d  21,2kN ; Ad  4,8sm 2 ;   0,87
A)   50,7MPa
B)   25,4MPa
C)   27,1MPa
D)   32 MPa
E)   22 MPa
263. Вычислить напряжение, возникающее в раскосе колонны;
  N d Ad ; N d  15kN ; Ad  6,2sm 2 ;   0,87
A)   27,8MPa
B)   35 MPa
C)   42 MPa
D)   32 MPa
E)   17 MPa
264. Определить длину сварного шва, крепящего раскос к ветви колонны;
l w  N d  f k f Rwf  wf  s ;
N d  10,64kN ;
 f  0,75; k f  0,5;
Rwf  180 MPa ;
 s  1;
 wf  0,75
A) lw  2,1 sm;
B) l w  2,75 sm;
C) l w  4 sm;
D) l w  3sm;
E) l w  3,2 sm;
265. Определить длину сварного шва, крепящего раскос к ветви колонны;
l w  N d  f k f Rwf  wf  s ;
N d  21,3kN ;
A) lw  4,2 sm;
B) l w  3sm;
C) l w  2,95 sm;
D) l w  4,1 sm;
E) l w  3,5 sm;
 f  0,75; k f  0,5;
Rwf  180 MPa ;
 s  1;
 wf  0,75
266. Определить длину сварного шва, крепящего раскос к ветви колонны;
l w  N d  f k f Rwf  wf  s ;
 f  0,75; k f  1;
N d  21,3kN ;
Rwf  180 MPa ;
 s  1;
 wf  0,75
A) lw  2,1 sm;
B) l w  3,1 sm;
C) l w  2,8 sm;
D) l w  3,4 sm;
E) l w  2,7 sm;
267. Определить длину сварного шва, крепящего раскос к ветви колонны;
l w  N d  f k f Rwf  wf  s ;
 f  0,75; k f  0,8;
N d  21,3kN ;
Rwf  180 MPa ;
 s  1;
 wf  0,75
A) lw  2,63 sm;
B) l w  6,1 sm;
C) l w  5,2 sm;
D) l w  3,3 sm;
E) l w  4,1 sm;
268. Определить длину сварного шва, крепящего раскос к ветви колонны;
l w  N d  f k f Rwf  wf  s ;
N d  18kN ;
 f  0,75; k f  0,8;
Rwf  180 MPa ;
 s  1;
 wf  0,75
A) lw  2,22 sm;
B) l w  2,8 sm;
C) l w  3,15 sm;
D) l w  4,2 sm;
E) l w  1,85 sm;
269. Определить длину сварного шва, крепящего раскос к ветви колонны;
l w  N d  f k f Rwf  wf  s ;
N d  20kN ;
 f  0,75; k f  0,8;
Rwf  200 MPa ;
 s  1;
 wf  0,75
A) lw  2,67 sm;
B) l w  3sm;
C) l w  2,6 sm;
D) l w  2,2 sm;
E) l w  3,2 sm;
270. Определить длину сварного шва, крепящего раскос к ветви колонны;
l w  N d  f k f Rwf  wf  s ;
N d  24kN ;
 f  0,75; k f  0,8;
A) l w  2,84 sm;
B) l w  4,4 sm;
Rwf  200 MPa ;
 s  1;
 wf  0,75
C) l w  3,2 sm;
D) l w  3,6 sm;
E) l w  2,8 sm;
271. Определить площадь основания колонны; Apl  N Rb,loc ;
Rb,loc  6,75MPa ; N  1255 kN
A) 1860 sm 2
B) 1400 sm 2
C) 1600 sm 2
D) 2100 sm 2
E) 1250 sm 2
272. Определить площадь основания колонны; Apl  N Rb,loc ; Rb,loc  6,75MPa ;
N  1700 kN
A) 2518,5 sm2
B) 1600 sm 2
C) 2200 sm 2
D) 1800 sm 2
E) 2000 sm 2
273. Определить площадь основания колонны; Apl  N Rb,loc ; Rb,loc  6,75MPa ;
N  1400 kN
A) 2075 sm 2
B) 1870 sm 2
C) 2120 sm 2
D) 2400 sm 2
E) 2300 sm 2
274. Проверить местную устойчивость свеса полки сварной составной
балки; bef t f  0,5 E R y ; b f  32sm; ; t w  1sm; t f  2sm; R y  230 MPa
A) bef t f  7,5
B) bef t f  17,25
C) bef t f  16,1
D) bef t f  15,4
E) bef t f  19,2
275. Определить сдвигающую силу Т в месте соединения пояса со стенкой;
T  QS f İ
A) T  6,3 kN
B) T  6 kN
C) T  7,4 kN
D) T  6,8 kN
Q  680 kN ;
S f  2640 sm 3 ;
İ  285700 sm 4
E) T  7,7 kN
276. Определить сдвигающую силу Т в месте соединения пояса со стенкой;
T  QS f İ
Q  700 kN ;
S f  2700 sm 3 ;
İ  285700 sm 4
A) T  6,62 kN
B) T  7,2 kN
C) T  6,75 kN
D) T  6,95 kN
E) T  8,8 kN
277. Определить сдвигающую силу Т в месте соединения пояса со стенкой;
T  QS f İ
Q  700 kN ;
S f  2700 sm 3 ;
İ  296000 sm 4
A) T  6,39 kN
B) T  7 kN
C) T  6,8 kN
D) T  7,4 kN
E) T  8,1kN
278. Определить сдвигающую силу Т в месте соединения пояса со стенкой;
T  QS f İ
Q  3000 kN ;
S f  2700 sm 3 ;
İ  296000 sm 4
A) T  27,4 kN
B) T  6,75 kN
C) T  7,5 kN
D) T  8,2 kN
E) T  9,2 kN
279. Определить сдвигающую силу Т в месте соединения пояса со стенкой;
T  QS f İ
Q  800 kN ;
S f  3000 sm 3 ;
İ  296000 sm 4
A) T  8,10 kN
B) T  9,8 kN
C) T  6,6 kN
D) T  11,2 kN
E) T  8,92 kN
280. Определить сдвигающую силу Т в месте соединения пояса со стенкой;
T  QS f İ
Q  850 kN ;
S f  2800 sm 3 ;
İ  296000 sm 4
A) T  8,04 kN
B) T  8,6 kN
C) T  8,9 kN
D) T  8,29 kN
E) T  6,5 kN
281. Определить площадь смятия торца опорного ребра балки; Apd  F R p  s ;
F  617 kN ;
 s  1;
R p  345 MPa
A) Apd  18 sm 2
B) Apd  17 sm 2
C) Apd  16 sm 2
D) Apd  20 sm 2
E) Apd  16 sm 2
282. Определить площадь смятия торца опорного ребра балки; Apd  F R p  s ;
F  680 kN ;
 s  1;
R p  345 MPa
A) Apd  19,8 sm
B) Apd  17,5 sm 2
C) Apd  12 sm 2
D) Apd  10,8 sm 2
E) Apd  16,2 sm 2
283. Определить площадь смятия торца опорного ребра балки; Apd  F R p  s ;
2
F  700 kN ;
 s  1;
R p  350 MPa
A) Apd  20,1 sm
B) Apd  17,4 sm 2
C) Apd  12,9 sm 2
D) Apd  17,8 sm 2
E) Apd  20 sm 2
284. Определить площадь смятия торца опорного ребра балки; Apd  F R p  s ;
2
F  700 kN ;
 s  1;
R p  300 MPa
A) Apd  23,3 sm
B) Apd  20,1 sm 2
C) Apd  16,6 sm 2
D) Apd  18,8 sm 2
E) Apd  15,1 sm 2
285. Проверить устойчивость опорного участка балки;  s  F  A s  R y  s ;
2
F  617 kN ;
  0,96;
As  69,5sm 2
A)  s  92,4MPa
B)  s  101,4MPa
C)  s  88,4MPa
D)  s  81,2MPa
E)  s  85MPa
286. Проверить устойчивость опорного участка балки;  s  F  A s  R y  s ;
F  650 kN ;
  0,96;
As  69,5sm 2
A)  s  97,4MPa
B)  s  96,1MPa
C)  s  80,4MPa
D)  s  77,5MPa
E)  s  110 MPa
287. Проверить устойчивость опорного участка балки;  s  F  A s  R y  s ;
F  700 kN ;
  0,96;
As  60 sm 2
A)  s  121,5MPa
B)  s  118 MPa
C)  s  105,4MPa
D)  s  98,2MPa
E)  s  100,8MPa
288. Проверить устойчивость опорного участка балки;  s  F  A s  R y  s ;
F  700 kN ;
  0,96;
As  65sm 2
A)  s  112 MPa
B)  s  92 MPa
C)  s  110 MPa
D)  s  95,4MPa
E)  s  85MPa
289. Проверить устойчивость опорного участка балки;  s  F  A s  R y  s ;
F  750 kN ;
  0,96;
As  65sm 2
A)  s  120 MPa
B)  s  95,1MPa
C)  s  78,9MPa
D)  s  180 MPa
E)  s  112 MPa
290. Проверить устойчивость опорного участка балки;  s  F  A s  R y  s ;
F  8100 kN ;
  0,96;
As  65sm 2
A)  s  130 MPa
B)  s  95,1MPa
C)  s  110 MPa
D)  s  81,2MPa
E)  s  110 MPa
291. Определить площадь поперечного сечения центрально сжатой
сквозной колонны; A  N R y  s ; N  1400 kN ;   0,71; R y  225 MPa
A) A  87,6 sm2
B) A  67,9 sm 2
C) A  80,5 sm 2
D) A  95,4 sm 2
E) A  110,4 sm 2
292. Проверить устойчивость опорного участка балки; A  N R y  s ;
N  1500 kN ;
  0,71;
R y  225 MPa
A) A  93,9 sm2
B) A  85 sm 2
C) A  88,7 sm 2
D) A  75,8 sm 2
E) A  96 sm 2
293. Проверить устойчивость опорного участка балки; A  N R y  s ;
N  1500 kN ;
  0,71;
R y  240 MPa
A) A  88,1 sm
B) A  101 sm 2
C) A  94 sm 2
D) A  77,3 sm 2
E) A  96,2 sm 2
2
294. Найти высоту ребра оголовка колонны; hr  N 4 f k f Rwf  wf  s ;
N d  1250 kN ;
 f  0,7; k f  0,8sm;
Rwf  180 MPa ;
 s  1;
 wf  1
A) hr  31sm;
B) hr  22 sm;
C) hr  28 sm;
D) hr  25 sm;
E) hr  29 sm;
295. Проверить устойчивость опорного участка балки; hr  N 4 f k f Rwf  wf  s ;
N d  1350 kN ;
 f  0,7; k f  0,8sm;
Rwf  180 MPa ;
 s  1;
 wf  1
A) hr  33,5 sm;
B) hr  24,7 sm;
C) hr  22,9 sm;
D) hr  40,8 sm;
E) hr  28,7 sm;
296. Проверить устойчивость опорного участка балки; hr  N 4 f k f Rwf  wf  s ;
N d  1400 kN ;
 f  0,7; k f  0,8sm;
Rwf  180 MPa ;
 s  1;
 wf  1
A) hr  34,7 sm;
B) hr  24,7 sm;
C) hr  29,1 sm;
D) hr  33 sm;
E) hr  30,8 sm;
297. Проверить устойчивость опорного участка балки; hr  N 4 f k f Rwf  wf  s ;
N d  1500 kN ;
 f  0,7; k f  0,8sm;
Rwf  180 MPa ;
 s  1;
 wf  1
A) hr  37,2 sm;
B) hr  22 sm;
C) hr  31sm;
D) hr  24 sm;
E) hr  28 sm;
298. Проверить устойчивость опорного участка балки; hr  N 4 f k f Rwf  wf  s ;
N d  1100 kN ;
 f  0,7; k f  1sm;
Rwf  180 MPa ;
 s  1;
 wf  1
A) hr  21,8 sm;
B) hr  18 sm;
C) hr  22,8 sm;
D) hr  34,4 sm;
E) hr  24,4 sm;
299. Проверить устойчивость опорного участка балки; hr  N 4 f k f Rwf  wf  s ;
N d  1500 kN ;
 f  0,7; k f  1sm;
Rwf  180 MPa ;
 s  1;
 wf  1
A) hr  29,8 sm;
B) hr  25,5 sm;
C) hr  27,8 sm;
D) hr  23,7 sm;
E) hr  33,4 sm;
300. Проверить устойчивость опорного участка балки; hr  N 4 f k f Rwf  wf  s ;
N d  1200 kN ;
A) hr  23,8 sm;
B) hr  24,4 sm;
C) hr  32 sm;
D) hr  27,6 sm;
E) hr  31,2 sm;
 f  0,7; k f  1sm;
Rwf  180 MPa ;
 s  1;
 wf  1
301. Размеры поперечного сечения образцы на испытание при проверке на
ударную вязкость.
A) 1010 mm
B) 2 2 sm
C) 1010 sm
D) 5 5 mm
E) 610 sm
302. Количество предельных состояний?
A) 2;
B) 4;
C) 1;
D) 3;
E) 5;
303.Количество временных нагрузок?
A) 3;
B) 2;
C) 4;
D) 0;
E) 5;
304. Что озночают буквы “пс” в марке стали ВСm3Гпс5
A) полуспокойный;
B) термическая обработка;
C) наличие карбона
D) податливость;
E) упрoчнение;
305. Что означает цифра «5» в марке стали ВСm3Гпс5?
A) категория стали;
B) толщина стального листа;
C) относительное удлинение;
D) ударную вязкость;
E) отношение расчетного и нормативных сопротивлений;
306. Что означает цифра «09» в марке стали 09г2с?
A) количество углерода увеличенного в 100 раз;
B) нормативное напряжение растяжении;
C)расчетное сопротивление сечения
D) количество легирующих элементов;
E) толщина стального листа в мм;
307. Что означает последняя цифра в марке ВСм3пс6-1?
A) группа по условию работы материала конструкции
B) коэффициент перегрузки;
C) коэффициент надежности по материалу;
D) предел текучести;
E) степень устойчивости;
308. Что означает буква В в марке ВСм3пс6-2?
A) различие по механическому и химическому составу;
B) высокое качество стали;
C) с низким содержанием углерода;
D) термическая обработка;
E) хрупкость;
309. Сколько процентов марганца в марке 09Г2С?
A) 2%;
B) 1%;
C) 0,2%;
D) 0,02%;
E) 20%;
310.К какому виду относится сталь15XCHД по механическому
свойству?
A) малоуглеродистые;
B) легированные;
C) по химическому составу;
D) высокая прочность;
E) кремний;
311.Что означает буква Т в марке ВСмТпс?
A) термическая обработка;
B) свойство хорошо свариваем;
C) пластичность;
D) хрупкость;
E) чувствительность при низкой температуре;
312. Какое количество ванадиума в марке 14Г2АФ ?
A) 1%;
B) 2%;
C) 3%;
D) 10%;
E) 5%;
313. Сколько процентов азота (А) в марке 14Г2АФ ?
A) 1%;
B) 1,2%;
C) 5%;
D) 4%;
E) 0%;
314. Определить высоту ребра жесткости оголовка колонны:
hr  N 4 f Rwf k f  wf  s
N  1400 kN ;  f  0,7; k f  1sm;
Rwf  200 MPa ;  s  1;  wf  1
A) 18,9sm ;
B) 25 sm ;
C) 22,4 sm ;
D) 19,9sm ;
E) 28 sm ;
315. Определить высоту ребра жесткости оголовка колонны:
hr  N 4 f Rwf k f  wf  s
N  2100 kN ;  f  0,7; k f  1sm; Rwf  200 MPa ;  s  1;  wf  1
A) 37,5 sm ;
B) 22,2 sm ;
C) 19,8 sm ;
D) 30 sm ;
E) 35 sm ;
316. Определить высоту ребра жесткости оголовка колонны:
hr  N 4 f Rwf k f  wf  s
N  1250 kN ;  f  0,7; k f  1sm; Rwf  180 MPa ;  s  1;  wf  1
A) 18,2 sm ;
B) 24,79 sm;
C) 26,1 sm ;
D) 27,4 sm ;
E) 31,2 sm ;
317. Определить площадь поперечного сечения центрально-сжатой
колонны:
A  N Ry s
N  1650 kN ;   0,71; Ry  240 MPa
A) 110 sm ;
B) 96,82 sm;
C) 87,9 sm ;
D) 77,7 sm ;
E) 100,8 sm ;
318. Определить площадь поперечного сечения центрально-сжатой
колонны.
A  N R y  s
A) 105,4 sm ;
B) 108,55 sm;
C) 110,6 sm ;
N  1850 kN ;   0,71; R y  240 MPa
D) 91,2 sm ;
E) 96,8 sm ;
319. Определить площадь поперечного сечения центрально-сжатой
колонны.
A  N R y  s
N  2100 kN ;   0,71; R y  240 MPa
A) 101,8 sm ;
B) 119,64 sm;
C) 122 sm ;
D) 106 sm ;
E) 98,5 sm ;
320. Определить устойчивость в приопорном участке балки:
 s  F As  Rs  s
F  7500 kN ;   0,96; As  65sm 2
A) 111MPa ;
B) 95,91MPa
C) 120,37MPa ;
D) 170 MPa ;
E) 153 MPa ;
321. Определить устойчивость в приопорном участке балки:
 s  F As  Rs  s F  820 kN ;   0,9; As  60 sm 2
A) 151,85MPa ;
B) 160 MPa
C) 147 MPa ;
D) 116 MPa ;
E) 160 MPa ;
322. Определить напряжение в приопорном участке балки:
 s  F As F  900 kN ;   0,85; As  55sm 2
A) 192,5MPa ;
B) 180 MPa
C) 178 MPa ;
D) 120 MPa ;
E) 155 MPa ;
323. Определить напряжение в при опорном части балки:
 s  F As F  870 kN ;   0,75; As  60 sm 2
A) 180,5MPa ;
B) 193,3MPa
C) 201MPa ;
D) 170,4MPa ;
E) 165 MPa ;
324. Определить напряжение в приопорном участке балки:
 s  F As F  910 kN ;   0,8; As  70 sm 2
A) 115 MPa ;
B) 156 MPa
C) 162,5MPa ;
D) 147 MPa ;
E) 167 MPa ;
325. Определить напряжение в приопорном участке балки:
 s  F As F  1150 kN ;   0,82; As  72,4sm 2
A) 155 MPa ;
B) 193,7MPa
C) 250 MPa ;
D) 175 MPa ;
E) 166 MPa ;
326. Определить напряжение в приопорном участке балки:
 s  F As F  1210 kN ;   0,68; As  66,1sm 2
A) 150 MPa ;
B) 161MPa
C) 173 MPa ;
D) 182 MPa ;
E) 269,2MPa ;
328. Найти площадь опорного ребра из условия на смятие:
Apd  F R p  s
F  760 kN ;  s  1; R p  370 MPa
A) 20,6 sm2 ;
B) 23 sm2 ;
C) 11 sm2 ;
D) 30 sm2 ;
E) 5 sm2 ;
329. Найти площадь опорного ребра из условия на смятие:
Apd  F R p  s
F  800 kN ;  s  1; R p  410 MPa
A) 12 sm2 ;
B) 40,1 sm2 ;
C) 19,5 sm2 ;
D) 20 sm2 ;
E) 15 sm2 ;
330. Найти площадь опорного ребра из условия на смятие:
Apd  F R p  s
A) 22 sm2 ;
F  920 kN ;  s  0,9; R p  360 MPa
B) 17,1 sm2 ;
C) 28,4 sm2 ;
D) 30 sm2 ;
E) 3,8 sm2 ;
331. Найти площадь поперечного сечения центральной сжатой
колонны:
N  2600 kN ; R y  230 MPa ;  s  1;   0,82
A) 212 sm2 ;
B) 118 sm2 ;
C) 152 sm2 ;
D) 161 sm2 ;
E) 137 ,8 sm2 ;
332. Определить площадь поперечного сечения центрально сжатой
колонны:
N  2220 kN ; R y  350 MPa ;  s  1;   0,67
A) 22 sm2 ;
B) 30,8 sm2 ;
C) 27,2 sm2 ;
D) 94,66 sm2 ;
E) 16,6 sm2 ;
333. Определить площадь поперечного сечения центрально сжатой
колонны:
N  1850 kN ; R y  220 MPa ;  s  1;   0,88
A) 28,8 sm2 ;
B) 95,5 sm2 ;
C) 140,8sm2 ;
D) 133,1 sm2 ;
E) 172,1 sm2 ;
334. Определить площадь поперечного сечения центрально сжатой
колонны:
N  1850 kN ; R y  230 MPa ;  s  1;   0,77
A) 188 sm2 ;
B) 130,5 sm2 ;
C) 127 ,1 sm2 ;
D) 113,5 sm2 ;
E) 104,5 sm2 ;
335. Определить площадь поперечного сечения центрально сжатой
колонны:
N  2450 kN ; R y  270 MPa ;  s  0,95;   0,75;
A) 138 sm2 ;
B) 127 sm2 ;
C) 95,5 sm2 ;
D) 123,3 sm2 ;
E) 117,85 sm2 ;
336. Определить площадь поперечного сечения центрально сжатой
колонны:
N  1890 kN ; R y  260 MPa ;  s  0,85;   0,57;
A) 128,8 sm2 ;
B) 130,1 sm2 ;
C) 150,3 sm2 ;
D) 117 ,7 sm2 ;
E) 115 sm2 ;
337. Определить площадь поперечного сечения центрально сжатой
колонны:
N  2150 kN ; R y  340 MPa ;  s  0,8;   0,47;
A);
B);
C);
D);
E);
338. Определить площадь поперечного сечения центрально сжатой
колонны:
N  3050 kN ; R y  340 MPa ;  s  0,1;   0,71;
A) 116 sm2 ;
B) 106,1 sm2 ;
C) 126,35 sm2 ;
D) 133 sm2 ;
E) 92,7 sm2 ;
339. Определить площадь поперечного сечения центрально сжатой
колонны:
N  2800 kN ; R y  270 MPa ;  s  0,9;   0,81;
A) 105 sm2 ;
B) 114 sm2 ;
C) 87 sm2 ;
D) 66,4 sm2 ;
E) 142,25 sm2 ;
340. Определить площадь поперечного сечения центрально сжатой
колонны:
N  1780 kN ; R y  210 MPa ;  s  1;   0,77;
A) 115 sm2 ;
B) 79 sm2 ;
C) 116 sm2 ;
D) 128,6 sm2 ;
E) 110,08 sm2 ;
341.Определить момент сопротивление стенки составной балки:
h  100 sm; t f  2,5sm; t w  1sm
A) 1200 sm3 ;
B) 1504 ,16 sm3 ;
C) 950 sm3 ;
D) 1100 sm3 ;
E) 905 sm3 ;
342. Определить приведенную гибкость стенки составной балки:
h  95 sm; t f  2,5sm; tw  1sm
A) 100 sm3 ;
B) 96 sm3 ;
C) 90 sm3 ;
D) 112 sm3 ;
E) 90sm3 ;
343. Определить гибкость стенки составной балки:
h  110 sm; t f  3sm; t w  1,2sm
A) 95 sm3 ;
B) 82 sm3 ;
C) 102 sm3 ;
D) 95 sm3 ;
E) 120 sm3 ;
344. Определить момент инерции стенки составной балки:
h  110 sm; t f  3sm; t w  1,5sm
A) 69,3 sm3 ;
B) 100,8 sm3 ;
C) 71,3 sm3 ;
D) 106 sm3 ;
E) 121 sm3 ;
345. Определить толщину стенки составной балки:
h  110 sm; hw  100 sm; t f  ?
A) 2 sm ;
B) 3,1sm ;
C) 5 sm ;
D) 4 sm ;
E) 4,2 sm ;
346. Определить толщину стенки составной балки:
h  100 sm; hw  92 sm;
A) 4 sm ;
B) 3,5 sm ;
C) 2,7 sm ;
D) 2,9 sm ;
E) 5 sm ;
347.Определить момент инерции по отношению оси, проходящая через
центр изгиба:
h  100 sm; b  30 sm; t f  4sm;
A) 16100 sm4 ;
B) 5200 sm4 ;
C) 3 105 sm4 ;
D) 11400 sm4 ;
E) 12280 sm4
348. Определить момент сопротивления стенки составной балки:
h  120 sm; t f  3sm; t w  1,2sm
A);
B);
C);
D);
E);
349. Определить момент инерции стенки составной балки:
h  110 sm; t f  2,5sm; t w  1,0sm
A) 14100 sm 4 ;
B) 9800 sm 4 ;
C) 96468 sm 4 ;
4
D) 7850 sm ;
E) 16890 sm 4 ;
350. Определить момент инерции стенки составной балки:
h  95 sm; t f  3sm; t w  1,0sm
A) J w  68210 sm 4 ;
B) J w  62100 sm 4 ;
C) J w  58747 ,4 sm 4 ;
D) J w  21000 sm 4 ;
E) J w  17800 sm 4 ;
351. Определить момент сопротивления балки настила:
l  8 m; q  24 kN m ; R y  240 MPa
A) w  350 sm 3 ;
B) w  400 sm3 ;
C) w  800 sm3 ;
D) w  287 sm3 ;
E) w  510 sm3 ;
352. Определить момент сопротивления балки настила:
l  10 m; q  18 kN m ; R y  220 MPa
A) w  420 sm 3 ;
B) w  400 sm3 ;
C) w  800 sm3 ;
D) w  287 sm3 ;
E) w  510 sm3 ;
353. Определить момент сопротивления балки настила:
l  9 m; q  14 kN m ; R y  270 MPa
A) w  285 sm 3 ;
B) w  530 sm3 ;
C) w  525 sm3 ;
D) w  295 sm3 ;
E) w  730 sm3 ;
354. Определить высоту ребра жесткости оголовка колонны:
hr  N 4 f Rwf k f  wf  s
N  1200 kN ;  f  0,7; k f  1sm; Rwf  200 MPa ;  s  1;  wf  1
A) hr  30 sm ;
B) hr  22sm ;
C) hr  21,4sm ;
D) hr  25sm ;
E) hr  24 sm ;
355. Определить высоту ребра жесткости оголовка колонны:
hr  N 4 f Rwf k f  wf  s
N  800 kN ;  f  0,7; k f  0,8sm; Rwf  180 MPa ;  s  1;  wf  1
A) hr  31sm ;
B) hr  20,8sm ;
C) hr  17,2sm ;
D);
E) hr  19,3m ;
356. Определить высоту ребра жесткости оголовка колонны:
hr  N 4 f Rwf k f  wf  s
N  920 kN ;  f  0,7; k f  1,2sm; Rwf  180 MPa ;  s  1;  wf  1
A) hr  15sm ;
B) hr  19,84 sm ;
C) hr  6,9sm ;
D) hr  22 sm ;
E) hr  19,2sm ;
357. Определить высоту ребра жесткости оголовка колонны:
hr  N 4 f Rwf k f  wf  s
N  1080 kN ;  f  0,7; k f  1sm; Rwf  200 MPa;  s  1;  wf  1
A) 18 sm ;
B) 22 sm ;
C) 15,5sm ;
D) 19,28sm ;
E) 25 sm ;
358. Определить высоту ребра жесткости оголовка колонны:
hr  N 4 f Rwf k f  wf  s
N  800 kN ;  f  0,7; k f  0,8sm; Rwf  180 MPa ;  s  1;  wf  1
A) 16 sm ;
B) 17 sm ;
C) 19,84sm ;
D) 7,5sm ;
E) 12,2sm ;
359. Определить высоту ребра жесткости оголовка колонны:
hr  N 4 f Rwf k f  wf  s
N  920 kN ;  f  0,7; k f  1sm; Rwf  180 MPa ;  s  1;  wf  1
A) 14,2sm ;
B) 15,5sm ;
C) 16,8sm ;
D) 18,25sm ;
E) 20 sm ;
360. Определить высоту ребра жесткости оголовка колонны:
hr  N 4 f Rwf k f  wf  s
N  820 kN ;  f  0,7; k f  1sm; Rwf  180 MPa ;  s  1;  wf  1
A) 16 sm ;
B) 16,27sm ;
C) 17,7sm ;
D) 26,6sm ;
E) 15,5sm ;
361. Проверить сечение балки на прочность:
  M W  R y  s M  1200 kNm; R y  s  220 MPa ; W  6200 sm 3 ;  s  1
A)   220MPa; ;
B)   193,5MPa; ;
C)   205MPa; ;
D)   215MPa; ;
E)   208MPa; ;
362. Проверить сечение балки на прочность:
  M W  R y  s l  9m; q  44,0 kN m; R y  s  230 MPa ; W  6500 sm 3
A)   212MPa;
B)   215MPa;
C)   205MPa;
D)   193,6MPa;
E)   210MPa;
363. Проверить сечение балки на прочность:
  M W  R y  s l  9m; q  42,0 kN m; R y  s  230 MPa ; W  6500 sm 3
A)   210MPa;
B)   200MPa;
C)   184,8MPa;
D)   157MPa;
E)   176MPa;
364. Проверить сечение балки на прочность:
  M W  R y  s l  10m; q  72,0 kN m; R y  s  230 MPa; W  6500 sm 3
A)   207MPa;
B)   138,4MPa;
C)   220MPa;
D)   178MPa;
E)   212MPa;
365. Проверить сечение балки на прочность:
  M W  R y  s l  10m; q  92,0 kN m; R y  s  210 MPa; W  6100 sm 3
A)   201MPa;
B)   185MPa;
C)   188,5MPa;
D)   216MPa;
E)   189MPa;
366. Проверить сечение балки на прочность:
  M W  R y  s l  10m; q  120 kN m; R y  s  240 MPa ; W  6000 sm 3
A)   MPa;
B)   230MPa;
C)   218MPa;
D)   240MPa;
E)   205MPa;
367. Определить приведённую гибкость стенки балки:
hw  90 sm; t w  1,2sm; Rwf  240 MPa ; E  2,1  10 5 MPa
 w  w R y E
A) 2,2
B) 3,75
C) 4,2
D) 2,54
E) 2,4
368. Определить приведённую гибкость стенки балки:
hw  90 sm; t w  10 mm; Rwf  240 MPa ; E  2,1  10 5 MPa
 w  w R y E
A) 1,8
B) 3,22
C) 6,1
D) 3,62
E) 3,04
369. Определить приведенную гибкость стенки балки:
hw  100 sm; t w  10 mm; Rwf  240 MPa ; E  2,1  10 5 MPa
 w  w R y E
A) 2,88
B) 4,4
C) 2,7
D) 3,38
E) 1,9
370. Определить приведенную гибкость стенки балки:
hw  85 sm; t w  8mm; Rwf  240 MPa ; E  2,1  10 5 MPa
 w  w R y E
A) 5,89
B) 2,66
C) 3,59
D) 1,9
E) 4
371.Определить вылет полки составной балки:
b f  32 sm; t w  1mm;
A) bef  15,5 sm;
B) bef  14 sm;
C) bef  12 sm;
D) bef  13 sm;
E) bef  10,1 sm;
372. Определить вылет полки составной балки:
b f  24 sm; t w  1mm;
A) bef  16sm;
B) bef  21 sm;
C) bef  17 sm;
D) bef  16 sm;
E) bef  10 sm;
373. Определить вылет полки составной балки:
b f  36 sm; t w  2mm;
A) bef  12sm;
B) bef  8 sm;
C) bef  11,5 sm;
D) bef  16 sm;
E) bef  5 sm;
374. Определить длину сварочного шва соединяющего раскос к колонне:
l w  N d  f k f Rwf  wf  s
N d  48kN ;  f  0,75; k f  1sm; Rwf  180 MPa;  s  1;  wf  0,75
A) 3,6sm ;
B) 4,74sm ;
C) 6,2sm ;
D) 5,7sm ;
E) 4,47sm ;
375. Определить длину сварочного шва соединяющего раскос к колонне:
l w  N d  f k f Rwf  wf  s
N d  60kN ;  f  0,75; k f  1sm; Rwf  180 MPa ;  s  1;  wf  0,75;
A) 2,7sm ;
B) 4,07sm ;
C) 5,93sm ;
D) 6,6sm ;
E) 7,1sm ;
376.Определить сдвигающее усилие в месте соединения стенки балки к ее
полке:
T  QS f J
Q  700kN; S f  2600 sm3 ; J  285000sm4
A) 8kN; ;
B) 6,6kN; ;
C) ;
D) 7,5sm ;
E) 6,8sm ;
377. Определить сдвигающее усилие в месте соединения стенки балки к ее
полке:
T  QS f J
Q  800kN; S f  2600 sm3 ; J  285000sm4
A) 11 kN sm ; ;
B) 7,3 kN sm ; ;
C) 6,68 kN sm ;
D) 13,2 kN sm ;
E) 4,78 kN sm ;
378. Определить сдвигающее усилие в месте соединения стенки балки к ее
полке:
T  QS f J
Q  850kN; S f  2600 sm ; J  285000sm4
3
A) 16 kN sm ; ;
B) 12,1 kN sm ; ;
C) 7,75 kN sm ;
D) 5,3 kN sm ;
E) 7,78 kN sm ;
379. Определить сдвигающее усилие в месте соединения стенки балки к ее
полке:
T  QS f J
Q  800kN; S f  2200 sm ; J  285000sm4
3
A) 7 kN sm ; ;
B) 6,6 kN sm ; ;
C) 11,3 kN sm ;
D) 5,3 kN sm ;
E) 6.56 kN sm ;
380. Определить сдвигающее усилие в месте соединения стенки балки к ее
полке:
T  QS f J
Q  850kN; S f  2200 sm ; J  296000sm 4
3
A) 16 kN sm ; ;
B) 6,1 kN sm ; ;
C) 6,31 kN sm ;
D) 5,57 kN sm ;
E) 9,9 kN sm ;
381. Определить усилие ( N w ) действующее в стенке сварочного шва:
N w   s Rwy l w t w lw  b  2t1 b  30sm; t w  0,6sm; Rwy  180MPa ;
 s 1
A) 270kN;
B) 303kN;
C) 311kN;
D) 215kN;
E) 282 kN;
382. Определить усилие ( N w ) действующее в стенке сварочного шва:
N w   s Rwy l w t w lw  b  2t1 t1  t w  t1  0,8sm; b  20sm;
t w  1sm; Rwy  200MPa ;  s  1
A) 202kN;
B) 301kN;
C) 402 kN;
D) 760 kN;
E) 227kN;
383. Определить усилие ( N w ) действующее в стенке сварочного шва:
N w   s Rwy l w t w lw  b  2t1 t1  t w  t1  0,8sm; b  24sm;
t w  0,6sm; Rwy  180MPa ;  s  1
A) 126kN;
B) 401kN;
C) 303kN;
D) 403,2 kN;
E) 215kN;
384. Определить усилие ( N w ) действующее в стенке сварочного шва:
N w   s Rwy l w t w lw  b  2t1 t1  t w  t1  12mm; b  36sm;
Rwy  180MPa ;  s  1
A) 285kN;
B) 167 kN;
C) 301kN;
D) 604,6 kN;
E) 226kN;
385. Определить усилие ( N w ) действующее в стенке сварочного шва:
N w   s Rwy l w t w lw  b  2t1 t1  t w  t1  10mm; b  30sm;
Rwy  200MPa ;  s  1
A) 216kN;
B) 265 kN;
C) 308 kN;
D) 560 kN;
E) 158kN;
386. Определить усилие ( N w ) действующее в стенке сварочного шва:
N w   s Rwy l w t w lw  b  2t1 t1  t w  t1  8mm; b  40sm;
Rwy  160MPa ;  s  1
A) 167 kN;
B) 216 kN;
C) 308 kN;
D) 229 kN;
E) 614,5 kN;
387. Определить площадь поверхности Af накладки
N=450 kN, Ry=230 MPa, A f  0,5N / R y  s , γs=1,
A) Af=12 sm2;
B) Af=9,78 sm2;
C) Af=10,85 sm2;
D) Af=14,1 sm2;
E) Af=16,6 sm2;
388. Определить площадь поверхности Af накладки:
N=500 kN, Ry=210 MPa, A f  0,5N / R y  s , γs=0,8,
A) Af=10,8 sm2;
B) Af=14,88 sm2;
C) Af=16,6sm2;
D) Af=14,8 sm2;
E) Af=21,2 sm2;
389. Определить площадь поверхности Af накладки:
N=550 kN, Ry=270 MPa, A f  0,5N / R y  s , γs=0,85,
A) Af=18,2 sm2;
B) Af=19,6 sm2;
C) Af=13,8sm2;
D) Af=11,98 sm2;
E) Af=19,5 sm2;
390. Определить площадь поверхности Af накладки:
N=700 kN, Ry=320 MPa, A f  0,5N / R y  s , γs=0,85,
A) Af=16,6 sm2;
B) Af=21,8 sm2;
C) Af=30sm2;
D) Af=12,86 sm2;
E) Af=11 sm2;
391. Определить количество болтов в соединении из условии на срез ( n четное число:
n  4 N ns d 02 s Rs
N  2000kN;  b  0,9; n s  4; d  20mm; d 0  21mm; Rs  180 MPa
A) 19 ;
B) 11 ;
C) 14 ;
D) 12 ;
E) 9 ;
392. Определить количество болтов в соединении из условии на срез ( n четное число):
n  4 N ns d 02 s Rs
N  1950kN;  b  0,9; n s  6; d  16mm; d 0  18mm; Rs  180 MPa
A) 10 ;
B) 6 ;
C) 14 ;
D) 16 ;
E) 8 ;
393. Определить количество болтов в соединении по условию на срез ( n четное число):
n  4 N ns d 02 s Rs
N  1800kN;  b  1; n s  4; d  14mm; d 0  15mm; Rs  180 MPa
A) 8 ;
B) 12 ;
C) 14 ;
D) 16 ;
E) 15 ;
394. Определить толщину накладки в соединении ( t f ):
A f  14 sm 2 ; b f  14 sm;
A) t f  1,2sm;
B) t f  1,0sm;
C) t f  1,01sm;
D) t f  1sm;
E) t f  1,5sm;
395. Определить толщину накладки в соединении ( t f ):
A f  16 sm 2 ; b f  10 sm;
A) t f  1,6sm;
B) t f  2sm;
C) t f  1,8sm;
D) t f  1,2sm;
E) t f  1,1sm;
396. Определить толщину накладки в соединении ( t f ):
A f  24,4sm 2 ; b f  12 sm;
A) t f  11sm;
B) t f  10,8sm;
C) t f  1,2sm;
D) t f  1,0sm;
E) t f  2sm;
397. Определить толщину накладки в соединении ( t f ):
A0  N Rb,loc ;
Rb,loc  7 MPa ;
N  1600 kN
A) 1400 sm 2 ;
B) 2285 sm 2 ;
C) 1500 sm 2 ;
D) 1350 sm 2 ;
E) 1100 sm 2 ;
398. Определить толщину накладки в соединении ( t f ):
 s  N As ;
N  800 kN ;
  0,7;
A  60 sm 2
A) 2100 sm 2 ;
B) 1780 sm 2 ;
C) 1695 sm 2 ;
D) 1770 sm 2 ;
E) 1600 sm 2 ;
399. Определить толщину накладки в соединении ( t f ):
 s  N As ;
N  800 kN ;
  0,7;
A  60 sm 2
A)  s  110MPa;
B)  s  190MPa;
C)  s  115MPa;
D)  s  130MPa;
E)  s  200MPa;
400. Определить толщину накладки в соединении ( t f ):
 s  N As ;
N  780 kN ;
  0,9;
A  56 sm 2
A)  s  120MPa;
B)  s  157MPa;
C)  s  168MPa;
D)  s  155MPa;
E)  s  166MPa;
Составил:
Эксперт:
Рустамов Э.
Кулиева А.
